技术领域

本实用新型涉及除尘装置技术领域，尤其涉及一种除尘效果好的五金生产用除尘装置。

背景技术

现代五金是指铁、钢、铝等金属经过锻造、压延、切割等物理加工制造而成的各种金属器件。按照产品的用途来划分，可以分为工具五金、建筑五金、日用五金、锁具磨具、厨卫五金、家居五金以及五金零部件等几类。

在五金生产中会产生大量的灰尘、金属颗粒等有害物质，在有灰尘和金属颗粒飘散的工作环境中，会严重危害工作人员的身体健康，而且还会对环境造成严重的污染。

实用新型内容

本实用新型的目的是为了解决现有技术中存在五金生产中会产生大量的灰尘、金属颗粒等有害物质，在有灰尘和金属颗粒飘散的工作环境中，会严重危害工作人员的身体健康，而且还会对环境造成严重的污染缺点，而提出的一种除尘效果好的五金生产用除尘装置。

为了实现上述目的，本实用新型采用了如下技术方案：

一种除尘效果好的五金生产用除尘装置，包括除尘箱，所述除尘箱的底部开设有出水口，出水口内卡装有密封塞，密封塞的底部固定连接有安装板，安装板的底部与除尘箱的底部相接触，除尘箱的一侧通过螺栓固定连接有泵体，泵体的出气口处固定连接有第一管，泵体的进气口处固定连接有第二管，第二管的外侧套设有进气头，进气头内固定连接有过滤板，除尘箱的一侧焊接有两个侧板，两个侧板相互靠近的一侧均开设有滑槽，两个滑槽内滑动安装有同一个矩形管，第二管位于矩形管的内侧，矩形管的一侧焊接有两个弹簧，弹簧的一端焊接于滑槽的一侧内壁上，矩形管上铰接有两个铰接板，两个侧板相互靠近的一侧均开设有U型槽，U型槽内滑动密封安装有封板和固定板，铰接板与相对应的封板相铰接，进气头的顶部和底部均开设有固定孔，第二管的顶部和底部均开设有固定槽，两个固定板相互靠近的一侧分别贯穿相对应的固定孔并与固定槽相卡装。

优选的，所述U型槽内填充有位于封板和固定板之间的液压油。

优选的，所述安装板的底部开设有两个螺丝孔，除尘箱的底部开设有两个螺丝槽，相连通的螺丝孔和螺丝槽内螺纹连接有同一个螺丝，对安装板进行拆装。

优选的，所述除尘箱的一侧开设有补水孔，补水孔内固定连接有补水管，补水管上设置有阀门。

优选的，所述除尘箱的顶部开设有多个排气孔。

优选的，所述除尘箱内盛装有清水，第一管的底端插入到清水内，对废气进行除尘处理。

本实用新型中，所述一种除尘效果好的五金生产用除尘装置，启动泵体，进气头上的过滤板能够对五金件生产产生废气中较大的颗粒物进行过滤，经过过滤板过滤后的废气通过第一管进入到清水中，清水进一步对废气进行除尘处理，除尘完成后，取下密封塞，放掉清水，然后通过补水管进行换水，在过滤板使用一定的时间后，推动矩形管，矩形管带动铰接板进行转动，使得两个封板向相互靠近的方向进行移动，封板通过液压油带动固定板进行固定，使得固定板移出固定槽，解除对进气头的固定，然后取下进气头，可以对进气头上的过滤板进行清洗，方便下次使用，提高下次使用过滤的效果。

本实用新型实用性好，提高对五金件生产产生的废气进行除尘处理，除尘的效果好，除尘的效率高。

附图说明

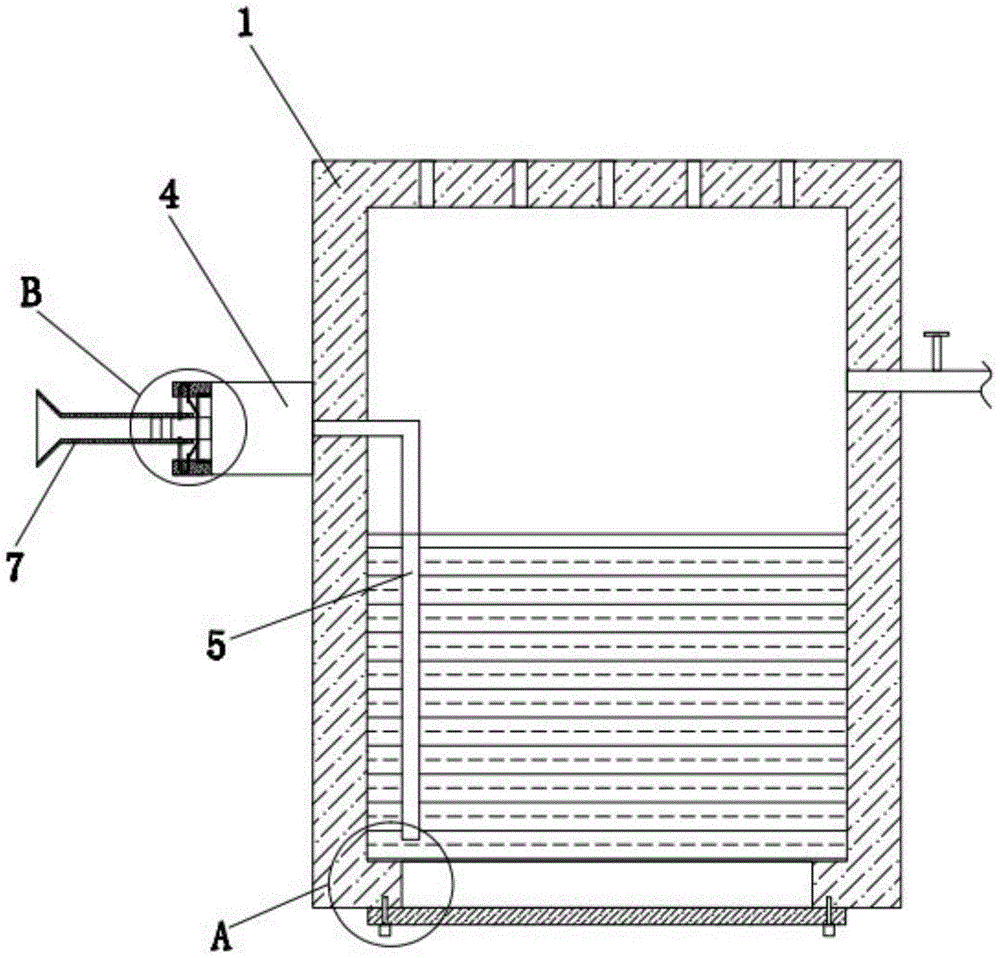

图1为本实用新型提出的一种除尘效果好的五金生产用除尘装置的结构示意图；

图2为本实用新型提出的一种除尘效果好的五金生产用除尘装置的A部分的结构示意图；

图3为本实用新型提出的一种除尘效果好的五金生产用除尘装置的B部分的结构示意图。

图中：1、除尘箱；2、密封塞；3、安装板；4、泵体；5、第一管；6、第二管；7、进气头；8、过滤板；9、侧板；10、矩形管；11、弹簧；12、铰接板；13、封板；14、固定板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-3，一种除尘效果好的五金生产用除尘装置，包括除尘箱1，除尘箱1的底部开设有出水口，出水口内卡装有密封塞2，密封塞2的底部固定连接有安装板3，安装板3的底部与除尘箱1的底部相接触，除尘箱1的一侧通过螺栓固定连接有泵体4，泵体4的出气口处固定连接有第一管5，泵体4的进气口处固定连接有第二管6，第二管6的外侧套设有进气头7，进气头7内固定连接有过滤板8，除尘箱1的一侧焊接有两个侧板9，两个侧板9相互靠近的一侧均开设有滑槽，两个滑槽内滑动安装有同一个矩形管10，第二管6位于矩形管10的内侧，矩形管10的一侧焊接有两个弹簧11，弹簧11的一端焊接于滑槽的一侧内壁上，矩形管10上铰接有两个铰接板12，两个侧板9相互靠近的一侧均开设有U型槽，U型槽内滑动密封安装有封板13和固定板14，铰接板12与相对应的封板13相铰接，进气头7的顶部和底部均开设有固定孔，第二管6的顶部和底部均开设有固定槽，两个固定板14相互靠近的一侧分别贯穿相对应的固定孔并与固定槽相卡装。

本实施例中，U型槽内填充有位于封板13和固定板14之间的液压油。

本实施例中，安装板3的底部开设有两个螺丝孔，除尘箱1的底部开设有两个螺丝槽，相连通的螺丝孔和螺丝槽内螺纹连接有同一个螺丝，对安装板3进行拆装。

本实施例中，除尘箱1的一侧开设有补水孔，补水孔内固定连接有补水管，补水管上设置有阀门。

本实施例中，除尘箱1的顶部开设有多个排气孔。

本实施例中，除尘箱1内盛装有清水，第一管5的底端插入到清水内，对废气进行除尘处理。

本实用新型中，使用时，启动泵体4，泵体4通过控制开关进行控制，泵体4通过市电进行供电，进气头7上的过滤板8能够对五金件生产产生废气中较大的颗粒物进行过滤，经过过滤板8过滤后的废气通过第一管5进入到清水中，清水进一步对废气进行除尘处理，除尘完成后，取下密封塞2，放掉清水，然后通过补水管进行换水，在过滤板8使用一定的时间后，推动矩形管10，矩形管10对弹簧11进行挤压，矩形管10带动铰接板12进行转动，铰接板12带动封板13进行移动，使得两个封板13向相互靠近的方向进行移动，封板13通过液压油带动固定板14进行固定，使得固定板14移出固定槽，解除对进气头7的固定，然后取下进气头7，可以对进气头7上的过滤板8进行清洗，方便下次使用，提高下次使用过滤的效果。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
