技术领域

本发明涉及垃圾收集技术领域，尤其涉及一种高层节能环保式生活垃圾收集装置。

背景技术

人们在日常生活中或者为日常生活提供服务的活动中产生的固体废物，以及法律、行政法规规定视为生活垃圾的固体废物。主要包括居民生活垃圾、集市贸易与商业垃圾、公共场所垃圾、街道清扫垃圾及企事业单位垃圾等。现在的高层住宅小区或者高层办公楼所产生的大量垃圾通常需要清洁员每层收集，然后再通过电梯往下运，这样效率不高并且浪费人力，同时还会占用电梯浪费时间。

发明内容

本发明的目的在于提供一种高层节能环保式生活垃圾收集装置，以解决上述背景技术中提出高层楼房的生活垃圾往下运浪费人力和时间，效率不高的问题。

本发明一种高层节能环保式生活垃圾收集装置的目的与功效，由以下具体技术手段所达成：

一种高层节能环保式生活垃圾收集装置，包括垃圾斗，活动槽，垃圾通道，楼面，垃圾入口，副通道入口，副通道，副通道出口，垃圾车，垃圾斗开口，转轮，垃圾斗传送带，清洁刷固定块，副通道传动带，传送轮，刷毛杆，刷毛，滑动柱，滑动轮，滑动槽，复位弹簧，固定块，所述楼面的左侧墙体内设有垂直垃圾通道，所述垃圾通道从上到下直通整栋楼层，所述垃圾通道右侧设有垃圾入口，所述垃圾入口高于楼面1m左右，所述垃圾入口朝垃圾通道倾斜向下，所述垃圾入口左侧下方为垃圾斗，所述垃圾斗活动连接且贴合垃圾通道，所述垃圾斗右侧面顶端与垃圾入口下侧平滑相接，所述垃圾斗右侧面设有垃圾斗开口，所述垃圾斗开口下方与垃圾斗底面平滑连接，所述垃圾斗底面为向右倾斜向下状，所述垃圾斗左侧面与活动槽活动连接，所述垃圾通道右侧设有副通道，所述副通道位于垃圾入口上方，所述副通道上方左侧设有副通道入口，所述副通道下方左侧设有副通道出口，所述副通道底面为向左倾斜向下。

进一步，所述楼面左侧侧墙体内设有垃圾通道，所述垃圾通道从上到下直通整栋大楼。

进一步，所述楼面上方1m处设有垃圾入口，所述垃圾入口朝垃圾通道倾斜向下。

进一步，所述活动槽为两倍的垃圾斗左侧面的长度，所述垃圾斗滑动到活动槽底部时，垃圾斗底面与副通道入口平滑连接。

进一步，所述垃圾入口上方设有副通道，所述副通道位于垃圾通道右侧且垂直向下，所述副通道左侧上下两端分别设有副通道入口和副通道出口。

进一步，所述副通道底部为向左倾斜向下状，所述副通道底部转动连接传送轮，所述传送轮转动连接副通道传送带。

进一步，所述垃圾斗底面为向右倾斜向下且右侧面设有垃圾斗开口。

进一步，所述垃圾斗底面设有两根转轮，所述转轮之间转动连接垃圾斗传送带。

进一步，所述垃圾斗底部中间固定连接清洁刷固定块，所述清洁刷固定块之间固定连接刷毛杆，所述刷毛杆上固定连接刷毛。

进一步，所述垃圾斗左侧面固定连接固定块，所述固定块另一侧固定连接滑动柱，所述滑动柱通过滑动轮与滑动槽活动卡接，所述滑动柱底部固定连接复位弹簧。

与现有结构相较之下，本发明具有如下优点：

1、本发明因通过垃圾通道的设计，使得垃圾能够通过垃圾通道滑入楼下，节省人力物力和时间，节能环保。

2、本发明因通过垃圾斗结合副通道的设计，使得垃圾下降过程中能够减速，防止垃圾直接掉落垃圾四溅，卫生干净。

3、本发明因通过垃圾斗传送带和副通道传动带的设计，防止垃圾卡在垃圾斗和副通道内，影响整个结构的正常工作。

4、本发明因通过垃圾斗的上下滑动的设计，在有垃圾掉入到垃圾斗内时，通过垃圾的压力将垃圾斗下压，使得垃圾从垃圾斗开口滑入副通道，垃圾斗没有垃圾时回弹原位，防止垃圾通道内的垃圾臭味弥漫到楼层。

5、本发明因通过垃圾斗底部的刷毛设计，能够清理垃圾斗传动带上残留的垃圾，更干净卫生。

6、本发明因通过整体结构设计，可定时从顶楼垃圾入口倒入消毒水和清水冲洗整个垃圾通道，方便卫生。

附图说明

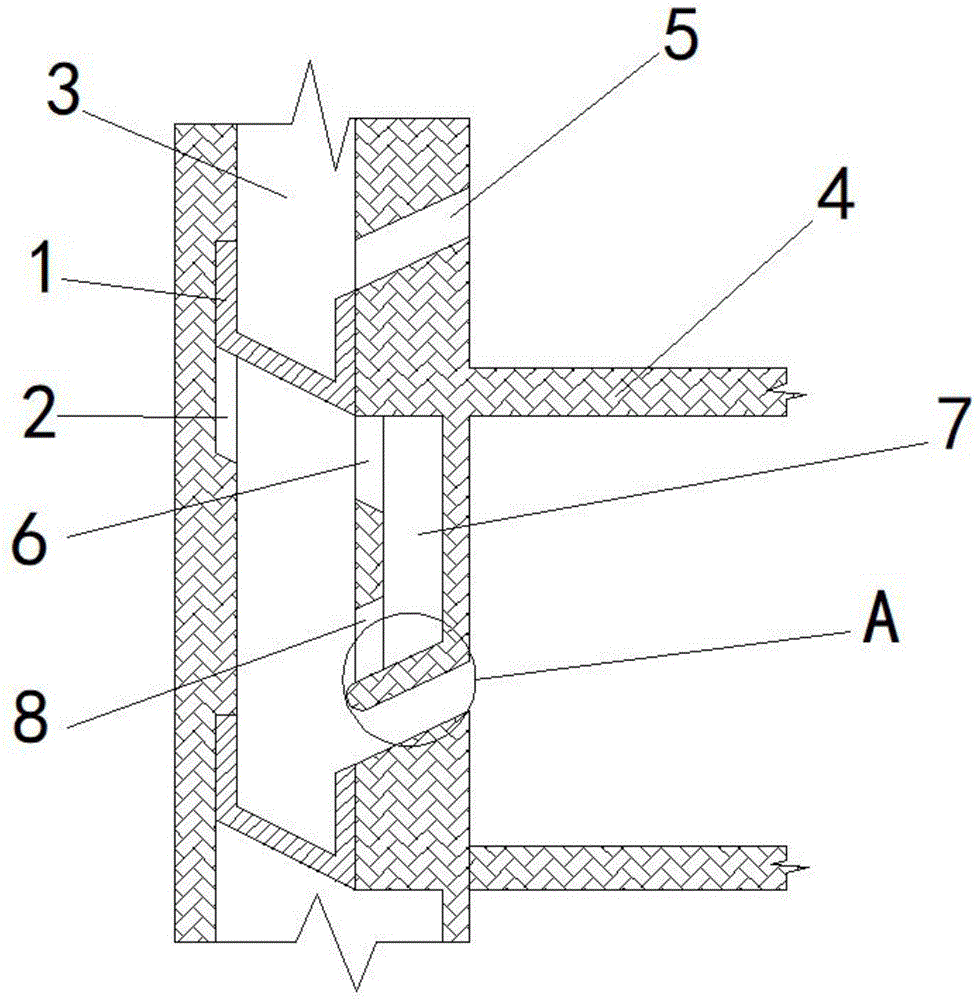

图1是本发明的整体结构示意图；

图2是本发明的楼底垃圾收集示意图；

图3是本发明的垃圾斗整体结构示意图；

图4是本发明的垃圾斗侧视图；

图5是本发明的图1中A处放大图；

图6是本发明的垃圾斗底部结构图；

图7是本发明的垃圾斗连接示意图。

图中：1-垃圾斗，2-活动槽，3-垃圾通道，4-楼面，5-垃圾入口，6-副通道入口，7-副通道，8-副通道出口，9-垃圾车，10-垃圾斗开口，11-转轮，12-垃圾斗传送带，13-清洁刷固定块，14-副通道传动带，15-传送轮，16-刷毛杆，17-刷毛，18-滑动柱，19-滑动轮，20-滑动槽，21-复位弹簧，22-固定块。

具体实施方式

下面，将详细说明本发明的实施例，其实例显示在附图和以下描述中。虽然将结合示例性的实施例描述本发明，但应当理解该描述并非要把本发明限制于该示例性的实施例。相反，本发明将不仅覆盖该示例性的实施例，而且还覆盖各种替换的、改变的、等效的和其他实施例，其可包含在所附权利要求所限定的本发明的精神和范围内。

参见图1至附图7，一种高层节能环保式生活垃圾收集装置，包括垃圾斗1，活动槽2，垃圾通道3，楼面4，垃圾入口5，副通道入口6，副通道7，副通道出口8，垃圾车9，垃圾斗开口10，转轮11，垃圾斗传送带12，清洁刷固定块13，副通道传动带14，传送轮15，刷毛杆16，刷毛17，滑动柱18，滑动轮19，滑动槽20，复位弹簧21，固定块22，楼面4的左侧墙体内设有垂直垃圾通道3，垃圾通道3从上到下直通整栋楼层，垃圾通道3右侧设有垃圾入口5，垃圾入口5高于楼面41m左右，垃圾入口5朝垃圾通道3倾斜向下，垃圾入口5左侧下方为垃圾斗1，垃圾斗1活动连接且贴合垃圾通道3，垃圾斗1右侧面顶端与垃圾入口5下侧平滑相接，垃圾斗1右侧面设有垃圾斗开口10，垃圾斗开口10下方与垃圾斗1底面平滑连接，垃圾斗1底面为向右倾斜向下状，垃圾斗1左侧面与活动槽2活动连接，垃圾通道3右侧设有副通道7，副通道7位于垃圾入口5上方，副通道7上方左侧设有副通道入口6，副通道7下方左侧设有副通道出口8，副通道7底面为向左倾斜向下。

其中，楼面4左侧侧墙体内设有垃圾通道3，垃圾通道3从上到下直通整栋大楼，使得垃圾能够完全从楼上掉入楼下。

其中，楼面4上方1m处设有垃圾入口5，垃圾入口5朝垃圾通道3倾斜向下，方便丢入垃圾，使得垃圾能够自动滑落至垃圾通道3。

其中，活动槽2为两倍的垃圾斗1左侧面的长度，垃圾斗1滑动到活动槽2底部时，垃圾斗1底面与副通道入口6平滑连接，使得垃圾能够无障碍从垃圾斗1滑入副通道7。

其中，垃圾入口5上方设有副通道7，副通道7位于垃圾通道3右侧且垂直向下，副通道7左侧上下两端分别设有副通道入口6和副通道出口8，使得垃圾进入副通道7进行减速缓降。

其中，副通道7底部为向左倾斜向下状，副通道7底部转动连接传送轮15，传送轮15转动连接副通道传送带14，防止垃圾卡在副通道7内。

其中，垃圾斗1底面为向右倾斜向下且右侧面设有垃圾斗开口10，使得垃圾能够从垃圾斗1滑入到副通道7。

其中，垃圾斗1底面设有两根转轮11，转轮11之间转动连接垃圾斗传送带12，防止垃圾卡在垃圾斗1上。

其中，垃圾斗1底部中间固定连接清洁刷固定块13，清洁刷固定块13之间固定连接刷毛杆16，刷毛杆16上固定连接刷毛17，清洁垃圾斗传送带12上的残留垃圾。

其中，垃圾斗1左侧面固定连接固定块22，固定块22另一侧固定连接滑动柱18，滑动柱18通过滑动轮19与滑动槽20活动卡接，滑动柱18底部固定连接复位弹簧21，使得垃圾斗1有个缓冲作用，并且防止垃圾臭味随垃圾通道飘入楼层。

本实施例的工作原理：

使用本发明时，首先将生活垃圾扔入垃圾入口5，垃圾通过垃圾入口5滑入垃圾通道3，然后再掉入到垃圾斗1内，由于垃圾的重力下压垃圾斗1下滑至活动槽2底部，此时垃圾斗开口10与副通道入口6形成通路，垃圾通过垃圾斗1底面的垃圾斗传送带12滑动滚入副通道7，垃圾再掉落到副通道7的底部上的传动带15上，通过倾斜的设计，垃圾由于传动带15的转动再次掉入到垃圾通道3内，再掉入到下一个垃圾斗1内，重复上述步骤直至掉落到楼下的垃圾车9内，因通过垃圾通道3的设计，使得垃圾能够通过垃圾通道3滑入楼下，节省人力物力和时间，节能环保；通过垃圾斗1结合副通道7的设计，使得垃圾下降过程中能够减速，防止垃圾直接掉落垃圾四溅，卫生干净；通过垃圾斗传送带12和副通道传动带14的设计，防止垃圾卡在垃圾斗1和副通道7内，影响整个结构的正常工作；通过垃圾斗1的上下滑动的设计，在有垃圾掉入到垃圾斗1内时，通过垃圾的压力将垃圾斗1下压，使得垃圾从垃圾斗开口10滑入副通道7，垃圾斗1没有垃圾时回弹原位，防止垃圾通道3内的垃圾臭味弥漫到楼层；通过垃圾斗1底部的刷毛17设计，能够清理垃圾斗传动带12上残留的垃圾，更干净卫生；通过整体结构设计，可定时从顶楼垃圾入口5倒入消毒水和清水冲洗整个结构，方便卫生。

综上所述，尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
