技术领域
本实用新型涉及托盘清洗装置技术领域,具体为一种可自动清洗烘干的医疗托盘清洗装置。
背景技术
医疗托盘是一种用于医疗器械承托的储物装置,能够降低医疗器械拿取的难度,便于对医疗器械进行转运,并且能够用于医疗器械的暂时存放,医疗托盘在使用后需要对其进行清洗,因此需要利用到清洗装置,然而现有的医疗托盘清洗装置存在以下问题:
1、装置在使用的过程中清洗的效果较差,不便于对托盘进行均匀清洗,降低了清洗的质量;
2、托盘在清洗后不便于烘干,增大了托盘存放的难度,降低了装置的实用性。
针对上述问题,急需在原有医疗托盘清洗装置的基础上进行创新设计。
实用新型内容
本实用新型的目的在于提供一种可自动清洗烘干的医疗托盘清洗装置,以解决上述背景技术中提出现有的医疗托盘清洗装置,装置在使用的过程中不便于对托盘进行均匀清洗,并且不便于对托盘进行烘干,增大装置使用难度的问题。
为实现上述目的,本实用新型提供如下技术方案:一种可自动清洗烘干的医疗托盘清洗装置,包括储物箱和储料盒,所述储物箱的中间位置安装有电机,且电机的顶部设置有搅拌轴,并且电机的上方设置有密封板,所述搅拌轴的外侧连接有皮带的中间位置,且皮带的端头处嵌套有第一连接轴,并且第一连接轴的顶部固定有第一齿轮,所述第一齿轮的外侧连接有第二齿轮,且第二齿轮的中间位置固定有第二连接轴,并且第二连接轴的端头处设置有推板,所述推板的上方连接有连接杆,且连接杆的内部开设有置物槽,并且置物槽的内部安装有弹簧,所述储料盒安装于储物箱的内部,且储料盒的端头处固定有支撑块,所述储物箱的顶部设置有铰链,且铰链的外侧连接有盖板,并且盖板的底部安装有排气扇,所述排气扇的下方设置有加热元件,且加热元件的外侧安装有外框。
优选的,所述搅拌轴关于储料盒的轴线对称设置,且储料盒的截面呈“凹”字形设置。
优选的,所述第一齿轮与第二齿轮之间为啮合连接,且第二齿轮与推板之间为同轴连接。
优选的,所述推板和储物箱之间通过第二连接轴构成转动安装结构,且推板的顶部与连接杆的底部之间紧密贴合。
优选的,所述储料盒和储物箱之间构成升降安装结构,且储料盒与支撑块之间通过连接杆构成卡合连接。
优选的,所述盖板和储物箱之间通过铰链构成翻转安装结构,且盖板与外框之间为螺栓连接。
与现有技术相比,本实用新型的有益效果是:该可自动清洗烘干的医疗托盘清洗装置,提高了对托盘清洗的均匀性,并且便于对清洗后的托盘进行烘干,提高了装置的实用性;
1.将托盘放置在储料盒的内部,此时打开电机,电机工作时能够带动搅拌轴进行转动,以此能够使得搅拌轴对清洗液进行搅拌,加快清洗液的流速,从而能够提高对托盘清洗的均匀性,与此同时,电机转动时能够通过搅拌轴带动皮带以及第一连接轴转动,第一连接轴转动后能够通过第一齿轮和第二齿轮带动第二连接轴转动,接着推把转动带动连接杆向上移动,储料盒被带动移动,以此能够使得托盘在清洗时进行升降,再次提高清洗质量;
2.当托盘清洗完毕后,将储物箱内部的清洗液排出,接着排气扇与加热元件工作,排气扇工作将加热元件工作产生的热量向下吹送,以此能够使得托盘被烘干,提高了装置的实用性。
附图说明

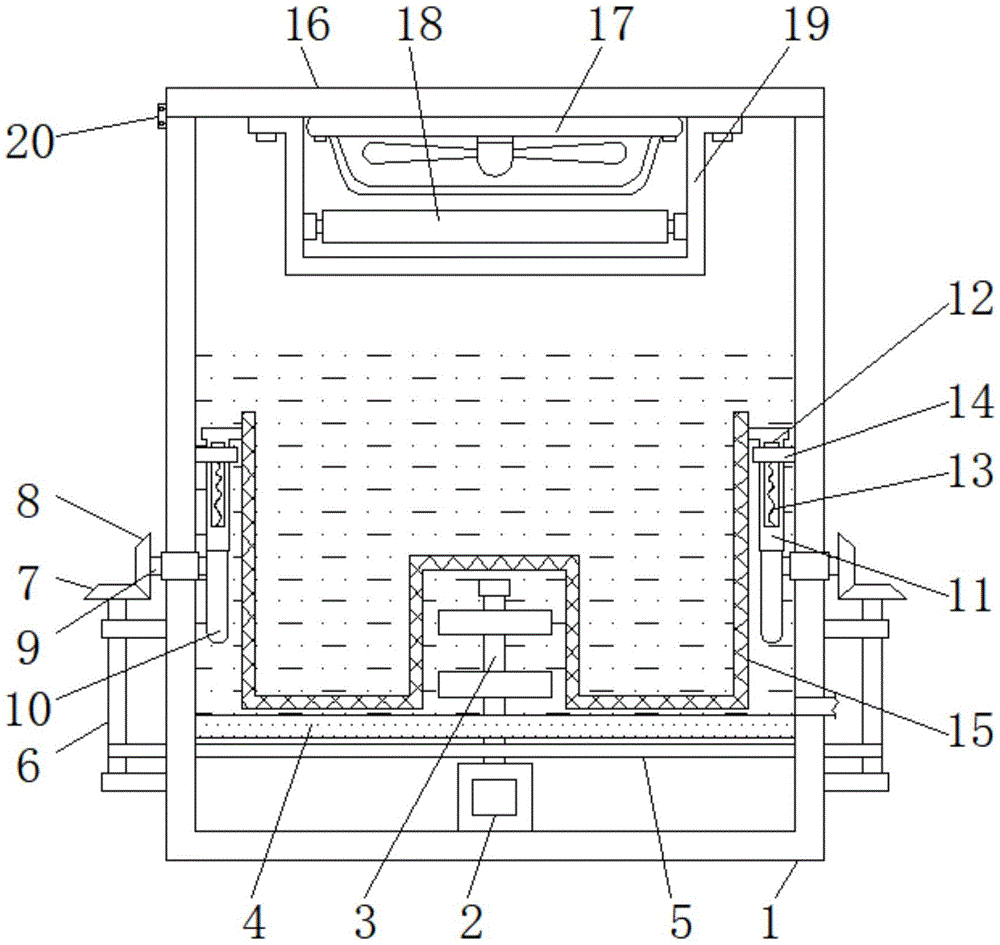

图1为本实用新型整体正视结构示意图;
图2为本实用新型整体俯视结构示意图;
图3为本实用新型连接杆与支撑块连接结构示意图;
图4为本实用新型推板与连接杆结构示意图。
图中:1、储物箱;2、电机;3、搅拌轴;4、密封板;5、皮带;6、第一连接轴;7、第一齿轮;8、第二齿轮;9、第二连接轴;10、推板;11、连接杆;12、置物槽;13、弹簧;14、支撑块;15、储料盒;16、盖板;17、排气扇;18、加热元件;19、外框;20、铰链。
具体实施方式
下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
请参阅图1-4,本实用新型提供一种技术方案:一种可自动清洗烘干的医疗托盘清洗装置,包括储物箱1、电机2、搅拌轴3、密封板4、皮带5、第一连接轴6、第一齿轮7、第二齿轮8、第二连接轴9、推板10、连接杆11、置物槽12、弹簧13、支撑块14、储料盒15、盖板16、排气扇17、加热元件18、外框19和铰链20,储物箱1的中间位置安装有电机2,且电机2的顶部设置有搅拌轴3,并且电机2的上方设置有密封板4,搅拌轴3的外侧连接有皮带5的中间位置,且皮带5的端头处嵌套有第一连接轴6,并且第一连接轴6的顶部固定有第一齿轮7,第一齿轮7的外侧连接有第二齿轮8,且第二齿轮8的中间位置固定有第二连接轴9,并且第二连接轴9的端头处设置有推板10,推板10的上方连接有连接杆11,且连接杆11的内部开设有置物槽12,并且置物槽12的内部安装有弹簧13,储料盒15安装于储物箱1的内部,且储料盒15的端头处固定有支撑块14,储物箱1的顶部设置有铰链20,且铰链20的外侧连接有盖板16,并且盖板16的底部安装有排气扇17,排气扇17的下方设置有加热元件18,且加热元件18的外侧安装有外框19;
搅拌轴3关于储料盒15的轴线对称设置,且储料盒15的截面呈“凹”字形设置,当搅拌轴3转动时,能够加快储料盒15内部清洗溶液的流速,以此能够提高托盘被清洗的质量;
第一齿轮7与第二齿轮8之间为啮合连接,且第二齿轮8与推板10之间为同轴连接,当第一齿轮7被皮带5以及第一连接轴6带动转动时,第一齿轮7能够带动第二齿轮8转动,接着第二齿轮8能够通过第二连接轴9带动推板10转动;
推板10和储物箱1之间通过第二连接轴9构成转动安装结构,且推板10的顶部与连接杆11的底部之间紧密贴合,当推板10被第二连接轴9带动转动时,推板10能够将连接杆11向上挤压;
储料盒15和储物箱1之间构成升降安装结构,且储料盒15与支撑块14之间通过连接杆11构成卡合连接,储料盒15受连接杆11的压力影响向上移动,此时储料盒15向上移动再次加快水的流速,能够再次提高托盘清洗的质量,当推板10持续转动后,连接杆11受弹簧13的拉力以及自身重力带动移动复位;
盖板16和储物箱1之间通过铰链20构成翻转安装结构,且盖板16与外框19之间为螺栓连接,螺栓连接能够降低外框19拆卸的难度,降低对排气扇17以及加热元件18检修的难度。
工作原理:在使用该可自动清洗烘干的医疗托盘清洗装置时,根据图1-4所示,将待清洗托盘放置在储料盒15的内部,接着电机2工作能够带动搅拌轴3转动,搅拌轴3转动后能够加快清洗溶液的流速,以此能够对托盘进行清洗,与此同时,搅拌轴3能够通过皮带5带动第一连接轴6转动,第一连接轴6转动后能够带动第一齿轮7转动,由于第一齿轮7与第二齿轮8之间为啮合连接,因此当第一齿轮7转动后第二齿轮8跟随其进行转动,以此能够间接带动推板10转动,推板10转动后能够对连接杆11造成压力,接着连接杆11带动储料盒15向上移动,从而能够带动托盘移动,以此能够再次提高托盘被清洗的质量,当推板10持续转动后与连接杆11脱离,储料盒15受弹簧13拉伸的力以及自身的重力影响复位;
根据图1所示,当托盘清洗完毕后,通过排水口(图中已画出)排放清洗溶液,接着排气扇17以及加热元件18同时工作,排气扇17工作将加热元件18产生的热量向下吹送,以此能够对托盘进行烘干处理,提高了装置的实用性,烘干完毕后,通过铰链20将盖板16翻转,对托盘进行拿取。
最后应当说明的是,以上内容仅用以说明本实用新型的技术方案,而非对本实用新型保护范围的限制,本领域的普通技术人员对本实用新型的技术方案进行的简单修改或者等同替换,均不脱离本实用新型技术方案的实质和范围。
