技术领域

本发明涉及百叶窗技术领域，具体为一种方便使用高效清洁的电动百叶窗。

背景技术

百叶窗结构是现有技术中经常见到的一种窗体结构，其主要起到方便通风的作用，与窗帘相比，百叶窗那可以灵活调节的叶片具有窗帘所欠缺的功能，在遮阳方面，百叶窗除了可以抵挡紫外线辐射之外，还能调节室内光线。

但现有的百叶窗透光状态下猛烈的阳光能照射进室内无法高效调节，遮蔽状态就完全遮挡光线，当外部产生一些不想进入室内的气味或者发生下雨雾霾时就无法使外界光线照入室内从而增加室内电源的使用。

发明内容

一种方便使用高效清洁的电动百叶窗，该装置可在人们不想室内与外界空气连通的同时将外界的光线导入室内从而节省室内电能的使用，同时可对叶片的内侧进行高效的清理工作从而保证进光效率。

一种方便使用高效清洁的电动百叶窗，包括边框、叶片，所述边框内部活动安装有传动带，所述边框内侧活动安装有叶片，所述叶片内固定连接有清洁部，所述叶片内部活动安装有转动内杆。

作为优选的，所述叶片为两部分组成，分别为左半部与右半部，所述左半部与右半部同为菱形且上下交错设置。

作为优选的，所述左半部的上端与右半部的下端固定连接有玻璃层，所述玻璃层上固定连接有密封块且密封块为倾斜波浪状设置。

作为优选的，所述清洁部设置在右半部上端，所述清洁部上开设有刮腔，所述刮腔内活动安装有清洁轮且刮腔仅包裹清洁轮的右侧及上端。

作为优选的，所述清洁轮表面为圆弧外凸设置且表面上固定连接有清洁条，所述清洁条为外凸圆弧状设置且其上开设有向两侧倾斜的斜纹。

作为优选的，所述清洁轮上固定连接有凸块条，所述凸块条为三角钝角设置且两端为朝向中间倾斜向上设置。

作为优选的，所述左半部与右半部内侧开设有移动腔，所述移动腔为两侧可交错移动的设置。

作为优选的，所述刮腔下端开设有灰尘道且灰尘道为向右下倾斜设置。

与现有技术相比本发明具有以下有益效果:

1.通过左半部与右半部同为菱形且上下交错设置与，使得叶片关闭时能够保证平整没有凸起从而使得密封性提高，再通过玻璃层上固定连接有倾斜波浪状设置的密封块使得密封效果进一步提高，通过左半部的上端与右半部的下端固定连接有玻璃层，使得左半部与右半部在上下移动之后能使玻璃层相对从而使得叶片在关闭状态下也能使阳光透入同时阻挡外界与室内空气连通，再通过清洁部上表面为圆弧外凸设置的清洁轮，使得右半部移动时能带动清洁轮在玻璃层上移动从而进行污垢的清理，通过清洁轮表面上固定连接有为外凸圆弧状设置且其上开设有向两侧对称倾斜斜纹的清洁条使得能更容易触动清洁轮滚动的同时使得污垢通过斜面更容易被清理，进一步提高清理效率保证装置的透光性。

2.通过清洁部上开设有仅包裹清洁轮的右侧及上端的刮腔，使得当清洁轮收集完污垢进入刮腔时能使得其上的污垢被刮下进入下端的灰尘道被排出从而提高清洁轮的使用寿命，再通过清洁轮上三角钝角设置且两端为朝向中间倾斜向上设置的凸块条，使得当刮腔刮下清洁轮上的污垢的同时能通过内侧锯齿状设置与凸块条接触产生震动使得倾斜设置的灰尘道内的污垢在震动下更快的排出使得防止灰尘道堵塞的同时提高清洁效率。

3.通过转动外杆套接转动内杆且与叶片咬合连接，使得当传动带咬合转动外杆时能带动叶片旋转从而实现开启与闭合，当传送带切换咬合转动内杆时，能通过转动内杆外侧的齿轮套与移动腔内壁上的凸齿咬合使得左半部与右半部上下交错移动，从而使得叶片上的玻璃层相对使得关闭状态下外界的光线能够进入室内，再通过齿轮套上的齿为直角梯形设置使得当齿轮套逆时针旋转使叶片回复原位时那能通过齿轮套斜面上的钝角设置的凸块与凸齿的棱角接触使得产生震动的同时不会卡住，使得两个叶片连接处的灰尘能被震动沿着菱形斜面向下移动从而提高叶片关闭时密封性的同时减少叶片的磨损从而提高使用寿命。

附图说明

图1为本发明整体主视图；

图2为本发明摆内部透视图；

图3为本发明图叶片侧面视图；

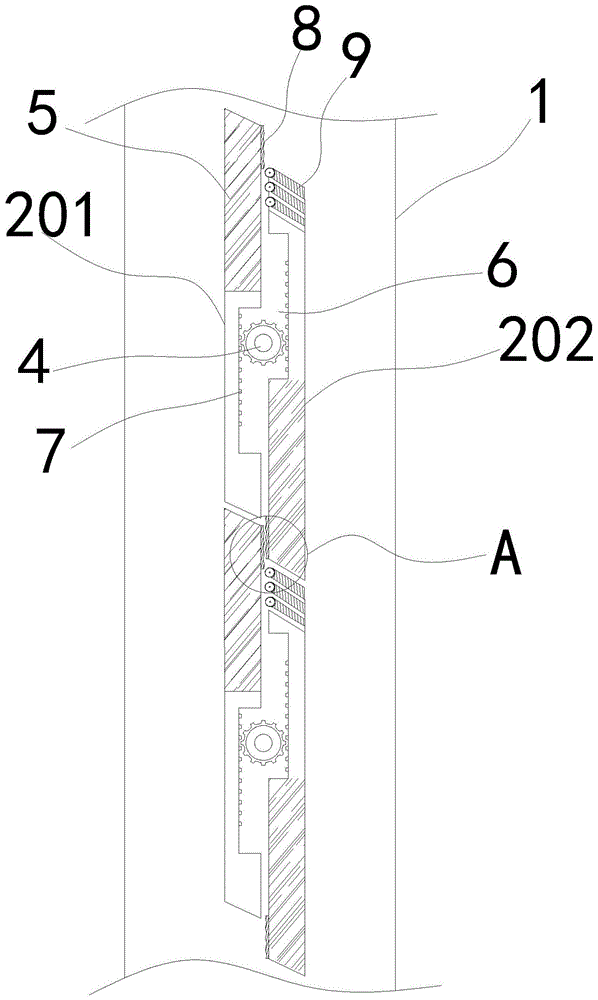

图4为本发明叶片内部剖面图；

图5为本发明图4中A处放大图；

图6为本发明清洁轮立体图；

图7为本发明叶片内上下移动后示意图；

图8为本发明叶片俯视图；

图9为本发明齿轮套示意图。

图中：1-边框、101-传动带、2-叶片、201-左半部、202-右半部、3-转动外杆、4-转动内杆、401-齿轮套、402-凸块、5-玻璃层、6-移动腔、7-凸齿、8-密封块、9-清洁部、10-清洁轮、11-刮腔、12-灰尘道、13-凸块条、14-清洁条。

具体实施方式

请参阅图1至9，一种方便使用高效清洁的电动百叶窗平面结构示意图以及立体结构示意图。

一种方便使用高效清洁的电动百叶窗，包括边框1、叶片2，边框1内部活动安装有传动带101，边框1内侧活动安装有叶片2，叶片2内固定连接有清洁部9，叶片2内部活动安装有转动内杆4。

在具体实施中，叶片2为两部分组成，分别为左半部201与右半部202，左半部201与右半部202同为菱形且上下交错设置，得叶片2关闭时能够保证平整没有凸起从而使得密封性提高。

在具体实施中，左半部201的上端与右半部202的下端固定连接有玻璃层5，玻璃层5上固定连接有密封块8且密封块8为倾斜波浪状设置，过玻璃层5上固定连接有倾斜波浪状设置的密封块8使得密封效果进一步提高，通过左半部201的上端与右半部202的下端固定连接有玻璃层5，使得左半部201与右半部202在上下移动之后能使玻璃层5相对从而使得叶片2在关闭状态下也能使阳光透入同时阻挡外界与室内空气连通。

在具体实施中，清洁部9设置在右半部202上端，清洁部9上开设有刮腔11，刮腔11内活动安装有清洁轮10且刮腔11仅包裹清洁轮10的右侧及上端，使得当清洁10轮收集完污垢进入刮腔11时能使得其上的污垢被刮下进入下端的灰尘道12被排出从而提高清洁轮10的使用寿命。

在具体实施中，清洁轮10表面为圆弧外凸设置且表面上固定连接有清洁条14，清洁条14为外凸圆弧状设置且其上开设有向两侧倾斜的斜纹，使得右半部202移动时能带动清洁轮10在玻璃层5上移动从而进行污垢的清理，通过清洁轮5表面上固定连接的清洁条14使得能更容易触动清洁轮10滚动的同时使得污垢通过斜面更容易被清理，进一步提高清理效率保证装置的透光性。

在具体实施中，清洁轮10上固定连接有凸块条13，凸块条13为三角钝角设置且两端为朝向中间倾斜向上设置，使得当刮腔11刮下清洁轮10上的污垢的同时能通过内侧锯齿状设置与凸块条13接触产生震动使得倾斜设置的灰尘道12内的污垢在震动下更快的排出使得防止灰尘道12堵塞的同时提高清洁效率。

在具体实施中，左半部201与右半部202内侧开设有移动腔6，移动腔6为两侧可交错移动的设置，当转动外杆3套接转动内杆4且与叶片2咬合连接，使得当传动带101咬合转动外杆3时能带动叶片2旋转从而实现开启与闭合，当传送带101切换咬合转动内杆4时，能通过转动内杆4外侧的齿轮套401与移动腔6内壁上的凸齿7咬合使得左半部201与右半部202上下交错移动，从而使得叶片2上的玻璃层5相对使得关闭状态下外界的光线能够进入室内。

在具体实施中，刮腔11下端开设有灰尘道11且灰尘道11为向右下倾斜设置，使得跟容易排出的同时能防止堵塞。

本发明一种方便使用高效清洁的电动百叶窗的工作原理如下。

首先，通过转动外杆3套接转动内杆4且与叶片2咬合连接，使得当边框1内的传动带101咬合转动外杆3时能带动叶片2旋转从而实现开启与闭合，当传送带101切换咬合转动内杆4时，能通过转动内杆4外侧的齿轮套401与移动腔6内壁上的凸齿7咬合使得左半部201与右半部202上下交错移动，通过左半部201与右半部202同为菱形且上下交错设置与，使得叶片2关闭时能够保证平整没有凸起从而使得密封性提高，再通过玻璃层5上固定连接有倾斜波浪状设置的密封块8使得密封效果进一步提高，通过左半部201的上端与右半部202的下端固定连接有玻璃层5，使得左半部201与右半部在上下移动之后能使玻璃层5相对从而使得叶片2在关闭状态下也能使阳光透入同时阻挡外界与室内空气连通，再通过清洁部9上表面为圆弧外凸设置的清洁轮10，使得右半部202移动时能带动清洁轮10在玻璃层5上移动从而进行污垢的清理，通过清洁轮10表面上固定连接有为外凸圆弧状设置且其上开设有向两侧对称倾斜斜纹的清洁条14使得能更容易触动清洁轮10滚动的同时使得污垢通过斜面更容易被清理，进一步提高清理效率保证装置的透光性，再通过齿轮套401上的齿为直角梯形设置使得当齿轮套401逆时针旋转使叶片2回复原位时那能通过齿轮套401斜面上的钝角设置的凸块402与凸齿7的棱角接触使得产生震动的同时不会卡住，使得两个叶片2连接处的灰尘能被震动沿着菱形斜面向下移动从而提高叶片2关闭时密封性的同时减少叶片2的磨损从而提高使用寿命，再通过清洁部9上开设有仅包裹清洁轮10的右侧及上端的刮腔11，使得当清洁轮10收集完污垢进入刮腔11时能使得其上的污垢被刮下进入下端的灰尘道12被排出从而提高清洁轮10的使用寿命，再通过清洁轮10上三角钝角设置且两端为朝向中间倾斜向上设置的凸块条13，使得当刮腔11刮下清洁轮10上的污垢的同时能通过内侧锯齿状设置与凸块条13接触产生震动使得倾斜设置的灰尘道12内的污垢在震动下更快的排出使得防止灰尘道12堵塞的同时提高清洁效率。
