技术领域

本发明涉及一种遛狗装备，尤其涉及一种环保型遛狗装备。

背景技术

随着人民生活水平的提高，在居民住宅小区家养宠物也多了，其中狗是最常见的宠物。遛狗是养狗人的常见行为，这就不可避免的造成狗在遛达区域内随地拉屎的情况发生；现有的遛狗链只有牵狗的功能，而主人外出遛狗时往往不记得携带塑料袋等用于清除狗粪。造成狗粪无人即时清理，对小区的环境造成污染；因此亟需研发一种能够携带塑料袋的环保型遛狗装备。

发明内容

（1）要解决的技术问题

本发明为了克服现有的遛狗链只有牵狗的功能，而主人外出遛狗时往往不记得携带塑料袋等用于清除狗粪。造成狗粪无人即时清理，对小区的环境造成污染的缺点，本发明要解决的技术问题是提供一种能够携带塑料袋的环保型遛狗装备。

（2）技术方案

为了解决上述技术问题，本发明提供了这样一种环保型遛狗装备，包括有绳带、拉线、圈狗套、掀布、第一固定带、第二固定带、第一放置袋、第二放置袋、第一魔术扣和第二魔术扣；第二固定带一端固接于圈狗套前部下方，另一端固接于圈狗套后部下方；第一固定带一端固接于圈狗套前部下方，另一端固接于圈狗套后部下方；第一放置袋固接于圈狗套前部；第二放置袋固接于圈狗套前部，且紧靠第一放置袋；第一魔术扣固接于圈狗套前部，且位于第一放置袋、第二放置袋下方；掀布固接于圈狗套前部上方，第二魔术扣固接于掀布靠近第一魔术扣的后部，第一魔术扣与第二魔术扣扣接；拉线一端固接于圈狗套顶部，另一端固接于绳带。

优选地，该环保型遛狗装备还包括有安装箱、平面涡卷弹簧、转轴、第一轴承座和绕线轮；安装箱固接于绳带侧部，平面涡卷弹簧固接于安装箱内侧壁，第一轴承座固接于安装箱远离平面涡卷弹簧的内侧壁；转轴一端与第一轴承座枢接，另一端与平面涡卷弹簧的输出端固接；绕线轮固接于转轴上，安装箱底部开设有第一通孔；拉线一端与绕线轮绕接，另一端穿过第一通孔固定于圈狗套顶部。

优选地，该环保型遛狗装备还包括有第一安装板、第一插杆、第一固定杆、第二插杆和第二安装板；第一安装板固接于安装箱底部，第一插杆、第一固定杆、第二插杆沿第二安装板竖直方向依次固接于第二安装板靠近第一安装板的侧部，第一安装板靠近第二安装板的侧部开设有供第一插杆插入的第一插槽，第一安装板靠近第二安装板的侧部开设有供第一固定杆插入的第一凹槽，第一安装板靠近第二安装板的侧部开设有供第二插杆插入的第二插槽，第一凹槽顶部开设有供拉线穿过的第三通孔，第一凹槽底部开设有供拉线穿过的第二通孔。

优选地，该环保型遛狗装备还包括有弹性件、第一弧形板、U形杆、第三安装板、钩子、安装块、第二轴承座、转杆和第三轴承座；第三安装板固接于圈狗套顶部，第三安装板顶部开设有第二凹槽，安装块固接于第二凹槽侧部，安装块开设有第四通孔，第二轴承座固接于第四通孔内侧壁，第三轴承座固接于第四通孔内侧壁；转杆一端与第二轴承座枢接并贯穿第二轴承座与U形杆一侧固接，另一端与第三轴承座枢接并贯穿第三轴承座与U形杆另一侧固接；第一弧形板与钩子铰接；弹性件一端固接于钩子靠近第一弧形板的侧部，另一端固接于第一弧形板靠近钩子的侧部；钩子固接于拉线端部，钩子与U形杆扣接。

优选地，该环保型遛狗装备还包括有第一卡扣、第二卡扣、第一连接带、第三卡扣、第二连接带、第三连接带、第四卡扣和第四连接带；第一连接带一端固接于圈狗套后部，另一端与第三卡扣固接；第二连接带一端固接于圈狗套前部，另一端与第二卡扣固接；第二卡扣与第三卡扣扣接；第四连接带一端固接于圈狗套后部，另一端与第四卡扣固接；第三连接带一端固接于圈狗套后部，另一端与第一卡扣固接；第一卡扣与第四卡扣扣接。

优选地，该环保型遛狗装备还包括有第五连接带、方形圈、第二固定杆和第六连接带；第五连接带一端固接于安装箱前部，另一端与方形圈固接；第二固定杆铰接于方形圈；第六连接带一端固接于安装箱后部，另一端与第二固定杆扣接。

优选地，拉线为尼龙绳。

优选地，第一连接带、第二连接带、第三连接带、第四连接带、第五连接带、第六连接带均为伸缩带。

（3）有益效果

本发明通过第一放置袋，第二放置袋能够把夹子和塑料袋放置于其中，防止忘记塑料袋而没办法清理狗狗的大便；本发明能够把夹子和塑料袋放置于其中，防止忘记塑料袋而没办法清理狗狗的大便；从而达到了环保遛狗的效果。

附图说明

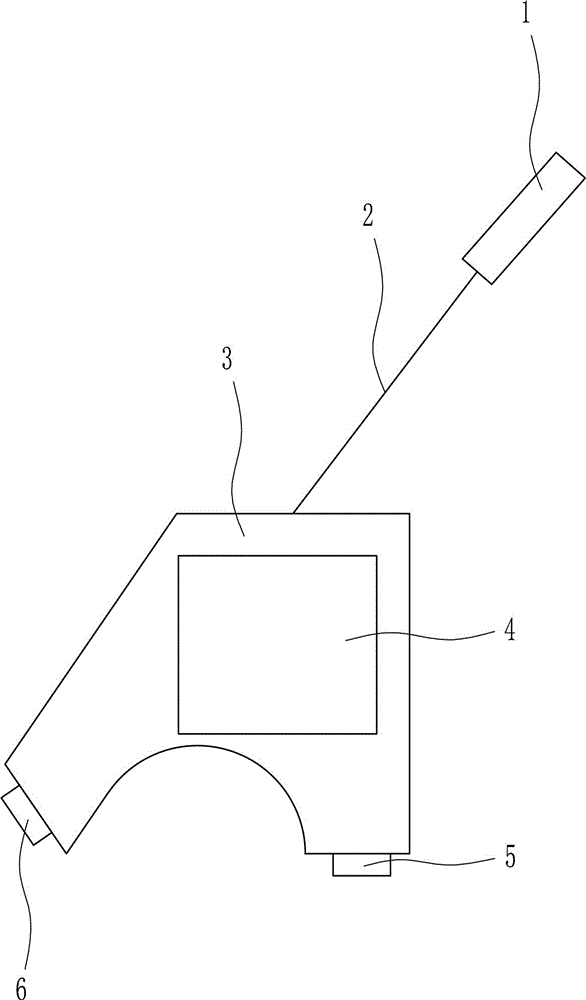

图1为本发明的第一种主视结构示意图。

图2为本发明图1的掀开状态结构示意图。

图3为本发明图1的左视结构示意图。

图4为本发明的第二种主视结构示意图。

图5为本发明图4的局部放大结构示意图。

图6为本发明的第三种主视结构示意图。

图7为本发明图6的局部放大结构示意图。

图8为本发明的第四种主视结构示意图。

图9为本发明图8的局部俯视结构示意图。

图10为本发明图9的关闭状态结构示意图。

图11为本发明的第五种主视结构示意图。

图12为本发明图11的左视结构示意图。

图13为本发明的第六种主视结构示意图。

图14为本发明图13的局部放大结构示意图。

附图中的标记为：1-绳带，2-拉线，3-圈狗套，4-掀布，5-第一固定带，6-第二固定带，7-第一放置袋，8-第二放置袋，9-第一魔术扣，10-第二魔术扣，11-安装箱，12-平面涡卷弹簧，13-第一通孔，14-转轴，15-第一轴承座，16-绕线轮，17-第一安装板，18-第一凹槽，19-第二通孔，20-第一插槽，21-第一插杆，22-第一固定杆，23-第二插杆，24-第二安装板，25-第二插槽，26-第三通孔，27-弹性件，28-第一弧形板，29-U形杆，30-第三安装板，31-钩子，32-第二凹槽，33-安装块，34-第二轴承座，35-第四通孔，36-转杆，37-第三轴承座，38-第一卡扣，39-第二卡扣，40-第一连接带，41-第三卡扣，42-第二连接带，43-第三连接带，44-第四卡扣，45-第四连接带，46-第五连接带，47-方形圈，48-第二固定杆，49-第六连接带。

具体实施方式

下面结合附图和实施例对本发明作进一步的说明。

实施例1

一种环保型遛狗装备，如图1-14所示，包括有绳带1、拉线2、圈狗套3、掀布4、第一固定带5、第二固定带6、第一放置袋7、第二放置袋8、第一魔术扣9和第二魔术扣10；第二固定带6一端固接于圈狗套3前部下方，另一端固接于圈狗套3后部下方；第一固定带5一端固接于圈狗套3前部下方，另一端固接于圈狗套3后部下方；第一放置袋7固接于圈狗套3前部；第二放置袋8固接于圈狗套3前部，且紧靠第一放置袋7；第一魔术扣9固接于圈狗套3前部，且位于第一放置袋7、第二放置袋8下方；掀布4固接于圈狗套3前部上方，第二魔术扣10固接于掀布4靠近第一魔术扣9的后部，第一魔术扣9与第二魔术扣10扣接；拉线2一端固接于圈狗套3顶部，另一端固接于绳带1。

当需要遛狗时，主人将圈狗套3套在狗狗身上，然后绳带1套在手上，圈狗套3套在狗狗身上比用狗圈套在狗狗脖子上给狗狗带来的伤害小，狗狗在外面大便时，主人掀开掀布4，从第一放置袋7取出塑料袋，再从第二放置袋8取出夹子，用夹子把狗狗的大便夹取放入塑料袋，夹完后，把夹子放入第二放置袋8，然后盖上掀布4，进而第一魔术扣9与第二魔术扣10扣合，如此就能够防止主人因为忘记带塑料袋而没办法清掉狗狗的大便。

进一步，该环保型遛狗装备还包括有安装箱11、平面涡卷弹簧12、转轴14、第一轴承座15和绕线轮16；安装箱11固接于绳带1侧部，平面涡卷弹簧12固接于安装箱11内侧壁，第一轴承座15固接于安装箱11远离平面涡卷弹簧12的内侧壁；转轴14一端与第一轴承座15枢接，另一端与平面涡卷弹簧12的输出端固接；绕线轮16固接于转轴14上，安装箱11底部开设有第一通孔13；拉线2一端与绕线轮16绕接，另一端穿过第一通孔13固定于圈狗套3顶部；所以当拉线2被拉动时，拉线2被拉动进而绕线轮16转动，绕线轮16转动带动转轴14转动，转轴14转动进而平面涡卷弹簧12被拉伸，当拉线2被松开时，在平面涡卷弹簧12的弹力作用下，转轴14反向转动带动转轴14反向转动，转轴14反向转动带动绕线轮16反向转动，绕线轮16反向转动进而把拉线2绕起，如此反复能够便捷地收取拉线2。

进一步，该环保型遛狗装备还包括有第一安装板17、第一插杆21、第一固定杆22、第二插杆23和第二安装板24；第一安装板17固接于安装箱11底部，第一插杆21、第一固定杆22、第二插杆23沿第二安装板24竖直方向依次固接于第二安装板24靠近第一安装板17的侧部，第一安装板17靠近第二安装板24的侧部开设有供第一插杆21插入的第一插槽20，第一安装板17靠近第二安装板24的侧部开设有供第一固定杆22插入的第一凹槽18，第一安装板17靠近第二安装板24的侧部开设有供第二插杆23插入的第二插槽25，第一凹槽18顶部开设有供拉线2穿过的第三通孔26，第一凹槽18底部开设有供拉线2穿过的第二通孔19；所以当需要固定拉线2时，将第一固定杆22插入第一凹槽18内，进而第一插杆21、第二插杆23插入第一插槽20、第二插槽25，第二安装板24被固定住，第一固定杆22把拉线2固定在第一凹槽18内，当不需要固定拉线2时，控制第二安装板24往远离第一安装板17的方向移动，进而带动第一插杆21、第一固定杆22、第二插杆23往远离第一安装板17的方向移动，从而第一固定杆22不再固定住拉线2，如此反复能够便捷地固定或松开拉线2。

进一步，该环保型遛狗装备还包括有弹性件27、第一弧形板28、U形杆29、第三安装板30、钩子31、安装块33、第二轴承座34、转杆36和第三轴承座37；第三安装板30固接于圈狗套3顶部，第三安装板30顶部开设有第二凹槽32，安装块33固接于第二凹槽32侧部，安装块33开设有第四通孔35，第二轴承座34固接于第四通孔35内侧壁，第三轴承座37固接于第四通孔35内侧壁；转杆36一端与第二轴承座34枢接并贯穿第二轴承座34与U形杆29一侧固接，另一端与第三轴承座37枢接并贯穿第三轴承座37与U形杆29另一侧固接；第一弧形板28与钩子31铰接；弹性件27一端固接于钩子31靠近第一弧形板28的侧部，另一端固接于第一弧形板28靠近钩子31的侧部；钩子31固接于拉线2端部，钩子31与U形杆29扣接；所以当需要牵着狗狗时，将第一弧形板28往钩子31内挤压，进而弹性件27被挤压，然后将钩子31钩住U形杆29，接着松开第一弧形板28，在弹性件27的弹力作用下，第一弧形板28回到初始位置，当不需要牵着狗狗时，将第一弧形板28往钩子31内挤压，进而弹性件27被挤压，然后将钩子31从U形杆29上取下，接着松开第一弧形板28，在弹性件27的弹力作用下，第一弧形板28回到初始位置，再把U形杆29按回第二凹槽32内，如此能够便捷地牵着或不牵着狗狗。

进一步，该环保型遛狗装备还包括有第一卡扣38、第二卡扣39、第一连接带40、第三卡扣41、第二连接带42、第三连接带43、第四卡扣44和第四连接带45；第一连接带40一端固接于圈狗套3后部，另一端与第三卡扣41固接；第二连接带42一端固接于圈狗套3前部，另一端与第二卡扣39固接；第二卡扣39与第三卡扣41扣接；第四连接带45一端固接于圈狗套3后部，另一端与第四卡扣44固接；第三连接带43一端固接于圈狗套3后部，另一端与第一卡扣38固接；第一卡扣38与第四卡扣44扣接；所以当需要把圈狗套3固定在狗狗身上时，控制第一卡扣38与第四卡扣44不再扣接，第二卡扣39与第三卡扣41不再扣接，然后往狗狗身上套上圈狗套3，再控制第一卡扣38与第四卡扣44扣接，第二卡扣39与第三卡扣41扣接，如此能够便捷地把圈狗套3固定在狗狗身上。

进一步，该环保型遛狗装备还包括有第五连接带46、方形圈47、第二固定杆48和第六连接带49；第五连接带46一端固接于安装箱11前部，另一端与方形圈47固接；第二固定杆48铰接于方形圈47；第六连接带49一端固接于安装箱11后部，另一端与第二固定杆48扣接；所以当需要把安装箱11固定在手上时，控制第二固定杆48不再固定第六连接带49，然后控制第五连接带46、第六连接带49紧贴手部，再控制第二固定杆48固定住第六连接带49，如此能够便捷地把安装箱11固定在手上。

以上所述实施例仅表达了本发明的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
