技术领域

本发明涉及垃圾处理技术领域，尤其涉及一种厨房垃圾处理装置。

背景技术

中国是世界上人口最多的国家，饮食消费数量巨大，加上传统不良的饮食习惯，再伴随着社会经济的发展和人们生活水平的提高，生活垃圾的数量急剧增长，并以每年8％-10％的速度递增。另一方面，中国垃圾无害化处理率却不到6％，环卫清运能力仅达60％。大量的垃圾在城市郊区堆积如山，以致全国有三分之二的城市深陷垃圾围城，而其中半数以上为食物垃圾。每年在餐桌上的浪费惊人。以通常每万人每天一吨的餐厨垃圾量计算，每天的餐厨垃圾就有13万吨之多，一年就有5000万吨餐厨垃圾白白地浪费，也给垃圾处理行业带来了巨大的压力。

在国家不断倡导节能减排、环保第一的口号下，垃圾处理行业迫切需要更给力的垃圾处理方式，若能充分利用厨房垃圾则可大大减少垃圾量，而降低环境污染。而现有的除厨房垃圾装置一般都是将垃圾粉碎后从下水道排出，同时市面上存在的一些餐厨垃圾清理设备存在大颗粒废渣排放容易堵塞，并且废渣容易堵塞在排渣管道上，长时间积累容易滋生细菌。

发明内容

本发明的目的在于提供一种环保除厨房垃圾装置，以解决上述背景技术中提出的大颗粒废渣容易堵塞、长时间积累后容易滋生细菌的技术问题。

本发明环保除厨房垃圾装置的目的与功效，由以下具体技术手段所达成：

一种环保除厨房垃圾装置，该一种环保除厨房垃圾装置包括滤水桶、排水管、旋转轴、旋转盘、筛盆、挤压锤、过滤网一、排渣管、引流桶、缓冲箱、过滤网二、伺服电机、电机保护壳、竖行转轴、横型转轴、撞击石、防震装置、三孔插座；滤水桶外侧活动连接排水管，旋转轴焊接连接在滤水桶内腔底部中心，旋转轴顶端转动连接旋转盘，旋转盘活动连接筛盆，滤水桶顶端卡套设置过滤网一，过滤网一嵌套设置在排渣管中央，排渣管顶端固定连接引流桶，引流桶内腔活动放置缓冲箱，引流桶顶端卡套连接放置过滤网二，滤水桶后侧固定连接伺服电机，伺服电机外侧固定设置电机保护壳，伺服电机固定安装竖行转轴，竖行转轴中部固定安装防震装置，竖行转轴顶端螺栓连接设置在横型转轴底端，撞击石转动连接安装在横型转轴上，伺服电机与挤压锤活动连接，电机保护壳外侧电性连接三孔插座。

进一步，排水管与滤水桶活动连接，旋转盘和旋转轴转动连接，筛盆和旋转盘活动连接，挤压锤和伺服电机活动连接。

进一步，过滤网一嵌套在排渣管中央，且过滤网一为圆锥形，排渣管的管口向下倾斜。

进一步，排渣管与引流桶固定连接，且引流桶为圆台体形状内部为梯形结构，引流桶内置缓冲箱。

进一步，过滤网二卡套连接在引流桶顶端，且过滤网二为圆形。

进一步，竖行转轴固定安装防震装置。

进一步，撞击石和横型装置转动连接，横型转轴和竖行转轴螺栓连接。

进一步，伺服电机外置电机保护壳，伺服电机通过导线与外接三孔插座之间电性连接。

与现有结构相较之下，本发明具有如下有益效果：

1、通过设置有的排水管与滤水桶活动连接，旋转盘和旋转轴转动连接，筛盆和旋转盘活动连接，挤压锤和伺服电机活动连接。活动连接有利于拆下清洗，减少细菌滋生。

2、通过设置有的过滤网一嵌套在排渣管中央，且过滤网一为圆锥形，排渣管的管口向下倾斜。过滤网一为圆锥体在过滤时能更好的将颗粒大且硬不易击碎的废渣排出去，排渣管口向下倾斜有利于颗粒大的废渣排放。

3、通过设置有的排渣管与引流桶固定连接，且引流桶为圆台体形状内部为梯形结构，引流桶内置缓冲箱。排渣管与引流桶固定连接中间无间隙不会造成废渣泄漏，引流桶内部呈梯形状有利于引导垃圾的流向不会贴附在引流桶内壁。

4、通过设置有的过滤网二卡套连接在引流桶顶端，且过滤网二为圆形，卡套连接的好处可以随时将过滤网摘下清洗，过滤网二为圆形有利于垃圾过滤时更充分。

5、通过设置有的竖行转轴固定安装防震装置，在撞击硬物时装置不会剧烈动荡和不会发出巨响。

6、通过设置有的撞击石和横型装置转动连接，横型转轴和竖行转轴螺栓连接，使用后可将撞击石转动取下清洗避免细菌滋生，横型转轴和竖行转轴可拆卸日常维护。

7、通过设置有的伺服电机外置电机保护壳，伺服电机通过导线与外接三孔插座之间电性连接，伺服电机保护壳有过载保护功能在突发情况时可以启动保护系统避免对电机造成影响。

附图说明

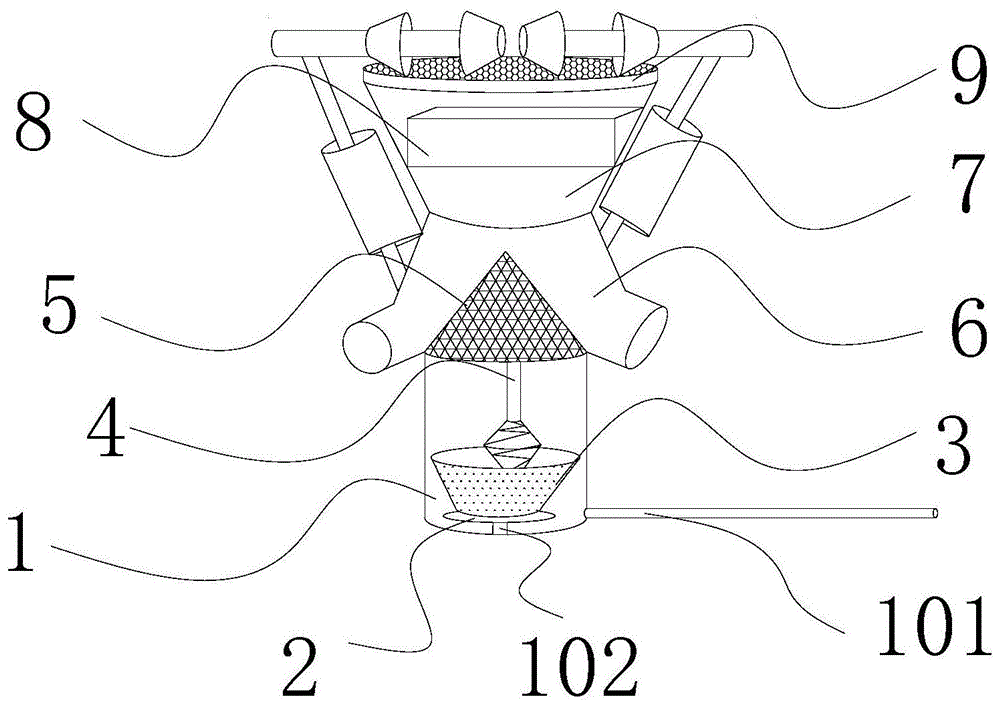

图1为本发明整体正面结构示意图；

图2为本发明整体反面结构示意图；

图3为本发明伺服电机放大结构示意图；

图4为本发明过滤网一和排渣管连接结构示意图；

图1-4中，部件名称与附图编号的对应关系为：

1-滤水桶、101-排水管、102-旋转轴、2-旋转盘、3-筛盆、4-挤压锤、5-过滤网一、6-排渣管、7-引流桶、8-缓冲箱、9-过滤网二、10-伺服电机、11-电机保护壳、12-竖型转轴、13-横型转轴、14-撞击石、15-防震装置、16-三孔插座。

具体实施方式

实施例：

如附图1至附图4所示：

本发明提供一种环保除厨房垃圾装置：包括滤水桶1、排水管101、旋转轴102、旋转盘2、筛盆3、挤压锤4、过滤网一5、排渣管6、引流桶7、缓冲箱8、过滤网二9、伺服电机10、电机保护壳11、竖型转轴12、横型转轴13、撞击石14、防震装置15、三孔插座16；滤水桶1外侧活动连接排水管101，旋转轴102焊接连接在滤水桶1内腔底部中心，旋转轴102顶端转动连接旋转盘2，旋转盘2活动连接筛盆3，滤水桶1顶端卡套设置过滤网一5，过滤网一5嵌套设置在排渣管6中央，排渣管6顶端固定连接引流桶7，引流桶7内腔活动放置缓冲箱8，引流桶7顶端卡套连接放置过滤网二9，滤水桶1后侧固定连接伺服电机10，伺服电机10外侧固定设置电机保护壳11，伺服电机10固定安装竖型转轴12，竖型转轴12中部固定安装防震装置15，竖型转轴12顶端螺栓连接设置在横型转轴13底端，撞击石14转动连接安装在横型转轴13上，伺服电机10与挤压锤4活动连接，电机保护壳11外侧电性连接三孔插座16。

其中，滤水桶101与滤水桶1活动连接，旋转盘2和旋转轴102转动连接，筛盆3和旋转盘2活动连接，挤压锤4和伺服电机10活动连接。活动连接有利于拆下清洗，减少细菌滋生。

其中，过滤网一5嵌套在排渣管6中央，且过滤网一5为圆锥形，排渣管6的管口向下倾斜。过滤网一5为圆锥体在过滤时能更好的将颗粒大且硬不易击碎的废渣排出去，排渣管6口向下倾斜有利于颗粒大的废渣排放。

其中，排渣管6与引流桶7固定连接，且引流桶7为圆台体形状内部为梯形结构，引流桶7内置缓冲箱8。排渣管6与引流桶7固定连接中间无间隙不会造成废渣泄漏，引流桶7内部呈梯形状有利于引导垃圾的流向不会贴附在引流桶7内壁。

其中，过滤网二9卡套连接在引流桶7顶端，且过滤网二9为圆形，卡套连接的好处可以随时将过滤网摘下清洗，过滤网二9为圆形有利于垃圾过滤时更充分。

其中，竖型转轴12固定安装防震装置15，在撞击硬物时装置不会剧烈动荡和不会发出巨响。

其中，撞击石14和横型装置转动连接，横型转轴13和竖型转轴12螺栓连接，使用后可将撞击石14转动取下清洗避免细菌滋生，横型转轴13和竖型转轴12可拆卸日常维护。

其中，伺服电机10外置电机保护壳11，伺服电机10通过导线与外接三孔插座16之间电性连接，伺服电机10保护壳有过载保护功能在突发情况时可以启动保护系统避免对电机造成影响。

本实施例的具体使用方式与作用：

本发明中，首先保证装置功能的完整性，接着，通过三孔插座16与外界电源通电，启动伺服电机10，伺服电机10控制横型转轴13和竖型转轴12以及挤压锤4的运作，将厨房垃圾倒入过滤网二9横型转轴13带动挤压锤4对垃圾进行撞击式碾磨，如果撞击到像骨头一样的硬物时防震装置15会自动进行收缩距离，从而实现挤压锤4向上弹起，实现对转轴起到保护，不会因为猛烈撞击而发出噪音和震动，当撞击后的垃圾通过过滤网二9后在引流桶7的作用下往下一工序流向，如若一次性垃圾太多可暂时流到缓冲箱8缓冲，从引流桶7出来的垃圾会通过过滤网一5和引流桶7内部呈梯形形状对垃圾有引流导向作用不会飞溅出去也不会粘附在引流桶7内壁，在过滤网一5进行第二次过滤，当不能通过过滤网一5时的垃圾会随排渣管6排到管外，排渣管6口为向下倾斜垃圾不会粘附在管壁内，通过第二次过滤后的垃圾流向筛盆3，此时挤压锤4和旋转盘2、旋转轴102一起作用，挤压锤4对垃圾进行不断的旋转挤压，然后随旋转盘2的高速旋转通过筛盆3滤孔顺利将垃圾废水通过排水管101排出，由于筛盆3是活动连接在旋转盘2上的，在滤水桶1完成排水工作后可将筛盆3取出，筛盆3内的垃圾残渣可作为有机肥料，充分利用了垃圾性能减少了垃圾排放量。
