技术领域

本实用新型涉及环境监测技术领域，具体为一种环境监测用土壤采样装置。

背景技术

环境监测是对某个地区受到污染的土壤进行分析时，需要对土壤进行采样，需要使用到土壤采样装置，人们常用的土壤采样装置多为人力取样，常见的是需要借助外力砸入土壤进行取样。

目前现有的土壤采样装置，取样效果不佳且不方便携带，当人们外出进行土壤取样时，费时费力，影响人们的工作效率，不方便人们使用，降低了土壤采样装置的实用性。

实用新型内容

（一）解决的技术问题

针对现有技术的不足，本实用新型提供了一种环境监测用土壤采样装置，具备取样效果好且方便携带的优点，解决了现有的土壤采样装置取样效果不佳且不方便携带的问题。

（二）技术方案

为实现上述目的，本实用新型提供如下技术方案：一种环境监测用土壤采样装置，包括壳体，所述壳体内腔的底部设置有驱动装置，所述壳体的右侧固定连接有手柄，所述手柄的正面固定连接有启停开关，所述启停开关包括启动键和停止键，所述手柄内腔的底部固定连接有放置箱，所述放置箱内腔的底部设置有电池组，所述手柄的底部设置有充电口。

优选的，所述驱动装置包括安装板，所述安装板的顶部固定连接有电机，所述电机的输出端固定连接有主动齿轮，所述主动齿轮的顶部啮合有从动齿轮。

优选的，所述从动齿轮的轴心处套接有转轴，所述转轴的左侧贯穿至壳体的左侧并固定连接有空心取样管，所述空心取样管的左侧设置有钻头。

优选的，所述转轴表面的两侧均套接有轴承座，所述轴承座的外侧与壳体内腔的两侧固定连接。

优选的，所述手柄的右侧开设有散热孔，所述散热孔的内腔固定连接有防尘网。

（三）有益效果

与现有技术相比，本实用新型提供了一种环境监测用土壤采样装置，具备以下有益效果：

1、本实用新型通过设置壳体、驱动装置、手柄、启停开关、放置箱、电池组、充电口、转轴、空心取样管、钻头、轴承座、散热孔和防尘网的相互配合，达到了取样效果好且方便携带的优点，解决了现有的土壤采样装置取样效果不佳且不方便携带的问题，当人们外出进行土壤取样时，省时省力，不影响人们的工作效率，方便人们使用，提高了土壤采样装置的实用性。

2、本实用新型通过设置轴承座，对转轴在工作使用时起到了转动稳定的作用，解决了转轴在工作使用时出现晃动的问题，通过设置安装板，对电机在工作使用时起到了固定稳定的作用，解决了电机在工作使用时出现脱落的问题，通过设置防尘网，对散热孔在工作使用时起到了防尘的作用，解决了散热孔在工作使用时无法防尘的问题。

附图说明

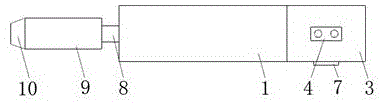

图1为本实用新型结构示意图；

图2为本实用新型壳体结构剖面图；

图3为本实用新型手柄结构剖面图。

图中：1、壳体；2、驱动装置；21、安装板；22、电机；23、主动齿轮；24、从动齿轮；3、手柄；4、启停开关；5、放置箱；6、电池组；7、充电口；8、转轴；9、空心取样管；10、钻头；11、轴承座；12、散热孔；13、防尘网。

具体实施方式

为了使本领域技术人员更好地理解本实用新型的技术方案，下面结合附图对本实用新型进行详细描述，本部分的描述仅是示范性和解释性，不应对本实用新型的保护范围有任何的限制作用。

应注意到：相似的标号和字母在下面的附图中表示类似项，因此，一旦某一项在一个附图中被定义，则在随后的附图中不需要对其进行进一步定义和解释。

需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，或者是该实用新型产品使用时惯常摆放的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”、“第三”等仅用于区分描述，而不能理解为指示或暗示相对重要性。

此外，术语“水平”、“竖直”、“悬垂”等术语并不表示要求部件绝对水平或悬垂，而是可以稍微倾斜。如“水平”仅仅是指其方向相对“竖直”而言更加水平，并不是表示该结构一定要完全水平，而是可以稍微倾斜。

在本实用新型的描述中，还需要说明的是，除非另有明确的规定和限定，术语“设置”、“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

请参阅图1-3，一种环境监测用土壤采样装置，包括壳体1，壳体1内腔的底部设置有驱动装置2，驱动装置2包括安装板21，通过设置安装板21，对电机22在工作使用时起到了固定稳定的作用，解决了电机22在工作使用时出现脱落的问题，安装板21的顶部固定连接有电机22，电机22的输出端固定连接有主动齿轮23，主动齿轮23的顶部啮合有从动齿轮24，从动齿轮24的轴心处套接有转轴8，转轴8表面的两侧均套接有轴承座11，通过设置轴承座11，对转轴8在工作使用时起到了转动稳定的作用，解决了转轴8在工作使用时出现晃动的问题，轴承座11的外侧与壳体1内腔的两侧固定连接，转轴8的左侧贯穿至壳体1的左侧并固定连接有空心取样管9，空心取样管9的左侧设置有钻头10，壳体1的右侧固定连接有手柄3，手柄3的右侧开设有散热孔12，散热孔12的内腔固定连接有防尘网13，通过设置防尘网13，对散热孔12在工作使用时起到了防尘的作用，解决了散热孔12在工作使用时无法防尘的问题，手柄3的正面固定连接有启停开关4，启停开关4包括启动键和停止键，手柄3内腔的底部固定连接有放置箱5，放置箱5内腔的底部设置有电池组6，手柄3的底部设置有充电口7，通过设置壳体1、驱动装置2、手柄3、启停开关4、放置箱5、电池组6、充电口7、转轴8、空心取样管9、钻头10、轴承座11、散热孔12和防尘网13的相互配合，达到了取样效果好且方便携带的优点，解决了现有的土壤采样装置取样效果不佳且不方便携带的问题，当人们外出进行土壤取样时，省时省力，不影响人们的工作效率，方便人们使用，提高了土壤采样装置的实用性。

使用时，人们外出采样时，直接手拿壳体1进行携带外出，到达指定位置后，人们首先通过启停开关4打开电机22，电机22开始工作，电机22带动主动齿轮23开始转动，主动齿轮23带动从动齿轮24开始转动，从动齿轮24通过轴承座11带动转轴8开始转动，转轴8带动空心取样管9开始转动，空心取样管9带动钻头10开始移动，使钻头10开始对土壤进行取样，从而达到了取样效果好的优点。

本申请文件中使用到的标准零件均可以从市场上购买，本申请文件中所有的部件，根据说明书和附图的记载均可以进行订制，各个零件的具体连接方式均采用现有技术中成熟的螺栓、铆钉、焊接等常规手段，机械、零件和设备均采用现有技术中常规的型号，加上电路连接采用现有技术中常规的连接方式，在此不再作出具体叙述。

需要说明的是，在本文中，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

本文中应用了具体个例对本实用新型的原理及实施方式进行了阐述，以上实例的说明只是用于帮助理解本实用新型的方法及其核心思想。以上仅是本实用新型的优选实施方式，应当指出，由于文字表达的有限性，而客观上存在无限的具体结构，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以做出若干改进、润饰或变化，也可以将上述技术特征以适当的方式进行组合；这些改进润饰、变化或组合，或未经改进将实用新型的构思和技术方案直接应用于其它场合的，均应视为本实用新型的保护范围。
