技术领域

本实用新型涉及建筑领域，特别是一种混凝土浇筑厚度控制架。

背景技术

混凝土浇筑指的是将混凝土浇筑入模直至塑化的过程，在土木建筑工程中把混凝土等材料到模子里制成预定形体，混凝土浇筑时，混凝土的自由高度不宜超过2m，当超过3m时应采取相应措施。在浇筑施工过程中，需要对浇筑厚度做出严格的检测。

实用新型内容

本实用新型的目的在于克服现有技术的缺点，提供一种混凝土浇筑厚度控制架。为实现上述目的本实用新型采用以下技术方案：

一种混凝土浇筑厚度控制架，包括高度立柱、调整螺栓、安装圆环、支撑连杆、安装盘、立杆、圆环握把，高度立柱使用调整螺栓呈120°均布安装在安装圆环环体上，安装圆环环体上均布焊接有支撑连杆，支撑连杆顶端焊接安装在安装盘盘体底部位置，安装盘圆心位置螺纹安装有立杆，立杆杆体顶端位置焊接有圆环握把。

优选的，所述高度立柱通过调整螺栓安装在安装圆环环体上，高度立柱使用调整螺栓可以实现高度立柱的高度调整，高度立柱底部焊接有锥形立柱。

优选的，所述立杆底部焊接有调整螺纹杆，调整螺纹杆使用安装螺母紧固安装在安装盘盘体上。

优选的，所述圆环握把内径胶接安装有内橡胶圆环。

与现有技术相比，本实用新型具有以下优点：一种混凝土浇筑厚度控制架，按照结构楼板厚度制作混凝土浇筑控制架，高度立柱高度为楼板厚度，利用本装置可以控制下料的速度和下料的方量，使用时放置在未浇筑到的楼板板面上，下料时同时配合使用振动棒振动，大大提高了混凝土的下料速度，在混凝土终凝前进行带线收光，控制楼板面标高，保证混凝土表面观感和平整。

附图说明

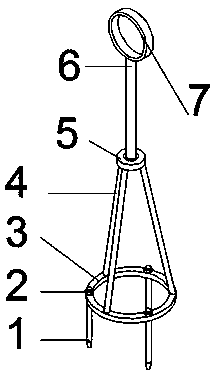

图1为本实用新型混凝土浇筑厚度控制架的结构示意图。

图2为本实用新型锥形立柱的安装结构示意图。

图3为本实用新型立杆的结构示意图。

图中：1、高度立柱，2、调整螺栓，3、安装圆环，4、支撑连杆，5、安装盘，6、立杆，7、圆环握把，8、锥形立柱，9、内橡胶圆环，10、整螺纹杆，11、安装螺母。

具体实施方式

下面结合附图和具体实施例对本实用新型作进一步详细阐述。

如图1、图2和图3所示，一种混凝土浇筑厚度控制架，包括高度立柱1、调整螺栓2、安装圆环3、支撑连杆4、安装盘5、立杆6、圆环握把7，高度立柱1使用调整螺栓2呈120°均布安装在安装圆环3环体上，安装圆环3环体上均布焊接有支撑连杆4，支撑连杆4顶端焊接安装在安装盘5盘体底部位置，安装盘5圆心位置螺纹安装有立杆6，立杆6杆体顶端位置焊接有圆环握把7。

所述高度立柱1通过调整螺栓2安装在安装圆环3环体上，高度立柱1使用调整螺栓2可以实现高度立柱1的高度调整，高度立柱1底部焊接有锥形立柱8。

所述立杆6底部焊接有调整螺纹杆10，调整螺纹杆10使用安装螺母11紧固安装在安装盘5盘体上。

所述圆环握把7内径胶接安装有内橡胶圆环9。

本实用新型工作原理：一种混凝土浇筑厚度控制架，按照结构楼板厚度制作混凝土浇筑控制架，高度立柱高度为楼板厚度，利用本装置可以控制下料的速度和下料的方量，使用时放置在未浇筑到的楼板板面上，下料时同时配合使用振动棒振动，大大提高了混凝土的下料速度，在混凝土终凝前进行带线收光，控制楼板面标高，保证混凝土表面观感和平整。

以上所述为本实用新型较佳实施例，对于本领域的普通技术人员而言，根据本实用新型的教导，在不脱离本实用新型的原理与精神的情况下，对实施方式所进行的改变、修改、替换和变型仍落入本实用新型的保护范围之内。
