技术领域

本实用新型涉及一种用于畜牧业的沥血装置。

背景技术

畜牧，是指采用畜、禽等已经被我们人类人工饲养驯化的动物，或者鹿、麝、狐、貂、水獭、鹌鹑等野生动物的生理机能，通过人工饲养、繁殖，使其将牧草和饲料等植物能转变为动物能，以取得肉、蛋、奶、羊毛、山羊绒、皮张、蚕丝和药材等畜产品的生产过程。是人类与自然界进行物质交换的极重要环节。畜牧是农业的重要组成部分，与种植业并列为农业生产的两大支柱。畜牧学是研究家畜育种、繁殖、饲养、管理、防病防疫，以及草地建设、畜产品加工和畜牧经营管理等相关领域的综合性学科，在对牲畜宰杀的工程中，会流出大量的血液，但目前对血液的收集不及时，不仅会造成血液的浪费，还会污染周围的环境。

实用新型内容

本实用新型的目的在于提供一种用于畜牧业的沥血装置，以解决上述技术问题。

为实现上述目的本实用新型采用以下技术方案：一种用于畜牧业的沥血装置，包括集血池、出血管、阀门、底座、轮子、立杆、套杆、齿轮箱、转柄、锯齿、齿轮、皮带、通孔、卡扣、输血管道、集血管道、加强筋、连杆，所述集血池的左侧安装有出血管，所述阀门安装在出血管上，所述底座安装在集血池的底部，所述底座的底部安装有轮子，所述立杆安装在集血池的顶部，且内部为中空结构，所述套杆安装在立杆的顶部，且伸入立杆的内部，所述齿轮箱安装在立杆的一侧，所述转柄安装在齿轮箱上，所述齿轮安装在齿轮箱的内部，且与转柄相接，所述锯齿安装在套杆的一侧，且与齿轮相齿合，所述皮带缝接在锯齿的上部，所述皮带共有两条，且一条开设有通孔，另一条的端部安装有卡扣，所述集血管道通过连杆安装在立杆的一侧，所述加强筋安装在集血管道的外围，所述集血管道通过输血管道与集血池相通。

在上述技术方案基础上，所述轮子有四个，并且采用刹车式万向轮。

在上述技术方案基础上，所述皮带能够通过卡扣插入通孔的内部闭合。

在上述技术方案基础上，所述转柄能够带动齿轮转动，与齿轮相齿合的锯齿上、下运动，套杆随锯齿在立杆的内部运动。

在上述技术方案基础上，所述集血管道为漏斗状。

在上述技术方案基础上，所述集血池、底座、立杆、套杆、齿轮箱、输血管道、集血管道、连杆为铁质。

与现有技术相比，本实用新型具有以下优点：本实用新型安装有轮子，便于移动，使用起来更加方便，顶部安装有两条皮带，可以对牲畜进行固定，套杆能够随锯齿上、下滑动，适用于不同体型的牲畜，集血管道安装在皮带的下部，可以对牲畜流出的血液进行收集，经输血管道流入集血池的内部，阀门可以控制出血管的开、关，便于集中排出血液。

附图说明

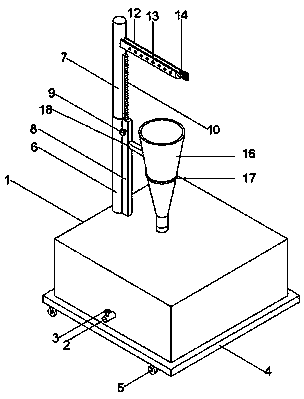

图1为本实用新型的装置示意图。

图2为本实用新型的输血管道示意图。

图3为本实用新型的齿轮箱剖面图。

图中：1、集血池，2、出血管，3、阀门，4、底座，5、轮子，6、立杆，7、套杆，8、齿轮箱，9、转柄，10、锯齿，11、齿轮，12、皮带，13、通孔，14、卡扣，15、输血管道，16、集血管道，17、加强筋，18、连杆。

具体实施方式

下面结合附图和具体实施例对本实用新型作进一步详细阐述。

如图所示，一种用于畜牧业的沥血装置，包括：集血池1、出血管2、阀门3、底座4、轮子5、立杆6、套杆7、齿轮箱8、转柄9、锯齿10、齿轮11、皮带12、通孔13、卡扣14、输血管道15、集血管道16、加强筋17、连杆18，所述集血池1的左侧安装有出血管2，所述阀门3安装在出血管2上，所述底座4安装在集血池1的底部，所述底座4的底部安装有轮子5，所述立杆6安装在集血池1的顶部，且内部为中空结构，所述套杆7安装在立杆6的顶部，且伸入立杆6的内部，所述齿轮箱8安装在立杆6的一侧，所述转柄9安装在齿轮箱8上，所述齿轮11安装在齿轮箱8的内部，且与转柄9相接，所述锯齿10安装在套杆7的一侧，且与齿轮11相齿合，所述皮带12缝接在锯齿10的上部，所述皮带12共有两条，且一条开设有通孔13，另一条的端部安装有卡扣14，所述集血管道16通过连杆18安装在立杆6的一侧，所述加强筋17安装在集血管道16的外围，所述集血管道16通过输血管道15与集血池1相通，所述轮子5有四个，并且采用刹车式万向轮，所述皮带12能够通过卡扣14插入通孔13的内部闭合，所述转柄9能够带动齿轮11转动，与齿轮11相齿合的锯齿10上、下运动，套杆7随锯齿10在立杆6的内部运动，所述集血管道16为漏斗状，所述集血池1、底座4、立杆6、套杆7、齿轮箱8、输血管道15、集血管道16、连杆18为铁质。

本实用新型安装有轮子，便于移动，使用起来更加方便，顶部安装有两条皮带，可以对牲畜进行固定，套杆能够随锯齿上、下滑动，适用于不同体型的牲畜，集血管道安装在皮带的下部，可以对牲畜流出的血液进行收集，经输血管道流入集血池的内部，阀门可以控制出血管的开、关，便于集中排出血液。

以上所述为本实用新型较佳实施例，对于本领域的普通技术人员而言，根据本实用新型的教导，在不脱离本实用新型的原理与精神的情况下，对实施方式所进行的改变、修改、替换和变型仍落入本实用新型的保护范围之内。
