技术领域

本实用新型涉及一种地瓜枣加工用晾晒架。

背景技术

地瓜枣是北方常见的一种利用地瓜加工制成的食品，本来是一种家常食物，地瓜枣作为一种即食型食品越来越受到人们的喜欢，地瓜枣在制作时需要对其进行晾晒，晾晒后的地瓜枣提高了保存时间，同时易于运输。

实用新型内容

本实用新型的目的在于提供一种地瓜枣加工用晾晒架，以解决上述技术问题。

为实现上述目的本实用新型采用以下技术方案：

一种地瓜枣加工用晾晒架，包括立柱、底板、晾晒板、弹簧、限位块，所述立柱设有有四个，四个立柱分别布置在底板的四角，底板通过螺钉与立柱连接，底板上焊接有两个固定耳，晾晒板通过轴与固定耳连接，晾晒板在轴的作用下能进行倾斜，远离固定耳的底板上焊接有限位块，当晾晒板与限位块接触时晾晒板处于水平状态，所述晾晒板的底部设有螺钉安装的弹簧，弹簧的另一端与底板连接，晾晒板为凹槽式设计，晾晒板上开设有多个通气孔，晾晒板上安装有横杆，横杆上安装有多个轴承，轴承表面的高度与晾晒板平齐。

优选的，所述晾晒板的两侧焊接有挡板，挡板的高度为4cm，晾晒板与底板之间的距离为10cm，弹簧的弹力大于2倍的晾晒板的重力。

优选的，所述轴承的内壁上安装有两个螺杆，两个螺杆沿轴承的圆心相对设置，通过螺杆将轴承固定在横杆上，当螺杆远离横杆时轴承能沿横杆的长边方向进行左右移动。

优选的，所述晾晒板上地瓜枣干燥后，弹簧带动晾晒板前部向上升起从而使晾晒板发生倾斜进而将干燥后的地瓜枣收集。

与现有技术相比，本实用新型具有以下优点：本实用新型设计合理；横杆上的轴承能根据地瓜枣的大小改变相邻两个轴承之间的间隙从而适应不同大小的地瓜枣；当地瓜枣晾晒完成后，晾晒板及地瓜枣的重量减轻，在弹簧的作用下晾晒板的前部向上升起从而使晾晒板发生倾斜，将晾晒完成的地瓜枣收集；轴承及通气孔提高了通风。

附图说明

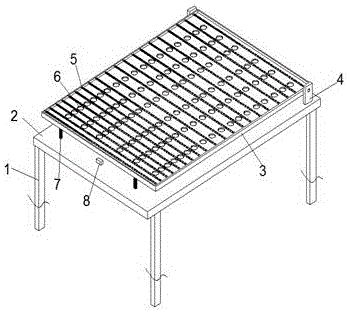

图1为本实用新型地瓜枣加工用晾晒架示意图。

图2为本实用新型地瓜枣加工用晾晒架的晾晒板局部示意图。

图3为本实用新型地瓜枣加工用晾晒架的横杆及轴承示意图。

图4为本实用新型地瓜枣加工用晾晒架的轴承示意图。

具体实施方式

下面结合附图和具体实施例对本实用新型作进一步详细阐述。

如图1-4所示，一种地瓜枣加工用晾晒架，包括立柱1、底板2、晾晒板3、弹簧7、限位块8，所述立柱1设有有四个，四个立柱1分别布置在底板2的四角，底板2通过螺钉与立柱1连接，底板2上焊接有两个固定耳4，晾晒板3通过轴与固定耳4连接，晾晒板3在轴的作用下能进行倾斜，远离固定耳4的底板2上焊接有限位块8，当晾晒板3与限位块8接触时晾晒板3处于水平状态，所述晾晒板3的底部设有螺钉安装的弹簧7，弹簧7的另一端与底板2连接，晾晒板3为凹槽式设计，晾晒板3上开设有多个通气孔6，晾晒板3上安装有横杆5，横杆5上安装有多个轴承10，轴承10表面的高度与晾晒板3平齐，轴承10的内壁上安装有两个螺杆11，两个螺杆11沿轴承10的圆心相对设置，通过螺杆11将轴承10固定在横杆5上，当螺杆11远离横杆5时轴承10能沿横杆5的长边方向进行左右移动，晾晒板3的两侧焊接有挡板9，挡板9的高度为4cm，晾晒板3与底板2之间的距离为10cm，弹簧7的弹力大于2倍的晾晒板3的重力，晾晒板3上地瓜枣干燥后，弹簧7带动晾晒板3前部向上升起从而使晾晒板3发生倾斜进而将干燥后的地瓜枣收集。

以上所述为本实用新型较佳实施例，对于本领域的普通技术人员而言，根据本实用新型的教导，在不脱离本实用新型的原理与精神的情况下，对实施方式所进行的改变、修改、替换和变型仍落入本实用新型的保护范围之内。
