技术领域

本实用新型涉及畜牧兽医设施领域，尤其涉及一种畜牧兽医用自动冲洗兽笼。

背景技术

畜牧，多指畜牧业，是指对有经济价值的兽类和禽类等动物进行驯化和培育，利用其生长繁殖等功能，取得畜禽产品或畜役。人类通过畜牧或畜牧业，取得肉、乳、蛋、脂肪等食品，和皮、毛、羽、骨等轻工业原料，并以畜役和厩肥等支持种植业。兽医，既指防治动物疾病的行业，也指从事防治动物疾病的人。现有的畜牧治疗时，放在兽笼内，兽笼需要进行冲刷清洗，否则便容易产生细菌，影响治疗效果，现有的方法多为人工清洗，影响治疗效率。

实用新型内容

本实用新型的目的在于提供一种畜牧兽医用自动冲洗兽笼，以解决上述技术问题。

为实现上述目的本实用新型采用以下技术方案：

一种畜牧兽医用自动冲洗兽笼，包括笼体、底盘和冲刷管，还包括卡环、出水管、喷头、管体和连接头，所述冲刷管通过出水管固定在笼体顶部，所述出水管呈三角形支撑在笼体顶部，所述冲刷管的管体表面开设连接出水管的安装槽，所述安装槽底部开设连通出水管的进水口，所述管体通过出水口与出水管连接，所述冲刷管的管体两侧一体化成型设有连接水泵的连接头，所述出水管顶部一体化成型设有连接管体的卡环，所述卡环为弧形设计，所述出水管通过卡环卡接安装槽固定柱在管体两侧，所述出水管底部竖直开设冲刷笼体的喷头，所述笼体竖直焊接在底盘顶部，所述底盘内部开设放置牲畜的放置槽，所述底盘两侧开设弧形下水口。

在上述技术方案基础上，所述出水管等距间隔设置在冲刷管两侧，所述出水管底部插接在笼体顶部，所述冲刷管通过出水管从顶部冲刷笼体。

在上述技术方案基础上，所述下水口位于放置槽两侧底部，所述喷头通过管体两侧连接头连接的水泵供水。

与现有的畜牧兽医兽笼技术相比，本畜牧兽医用自动冲洗兽笼具有以下优点：本畜牧兽医用自动冲洗兽笼结构巧妙合理，通过冲刷管对笼体进行冲刷，保证兽笼的干净卫生；在畜牧兽医用自动冲洗兽笼时，冲刷管通过两侧的连接头接入水泵，水流通过水泵送入管体内，水流通过管体安装槽的进水口，流入出水管内，经过出水管底部的喷头，对喷头底部的笼体，进行冲刷，水流经过底盘的放置槽收集后，通过两侧的下水口流出，保证兽笼的干净卫生，减少细菌滋生，便于牲畜的治疗，安全可靠，宜推广使用。

附图说明

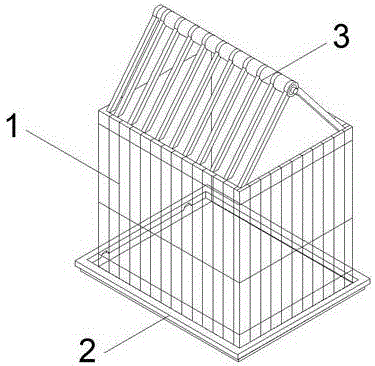

图1为本实用新型畜牧兽医用自动冲洗兽笼的结构图。

图2为本实用新型畜牧兽医用自动冲洗兽笼的部件结构图。

图3为本实用新型畜牧兽医用自动冲洗兽笼的冲刷管结构图。

图中：1、笼体，2、底盘，3、冲刷管，4、下水口，5、放置槽，6、卡环，7、出水管，8、喷头，9、管体，10、进水口，11、安装槽，12、连接头。

具体实施方式

下面结合附图和具体实施例对本实用新型作进一步详细阐述。

如图所示，一种畜牧兽医用自动冲洗兽笼，包括笼体1、底盘2和冲刷管3，还包括卡环6、出水管7、喷头8、管体9和连接头12，所述冲刷管3通过出水管7固定在笼体1顶部，所述出水管7呈三角形支撑在笼体1顶部，所述冲刷管3的管体9表面开设连接出水管7的安装槽11，所述安装槽11底部开设连通出水管7的进水口10，所述管体9通过出水口与出水管7连接，所述冲刷管3的管体9两侧一体化成型设有连接水泵的连接头12，所述出水管7顶部一体化成型设有连接管体9的卡环6，所述卡环6为弧形设计，所述出水管7通过卡环6卡接安装槽11固定柱在管体9两侧，所述出水管7底部竖直开设冲刷笼体1的喷头8，所述笼体1竖直焊接在底盘2顶部，所述底盘2内部开设放置牲畜的放置槽5，所述底盘2两侧开设弧形下水口4。

所述出水管7等距间隔设置在冲刷管3两侧，所述出水管7底部插接在笼体1顶部，所述冲刷管3通过出水管7从顶部冲刷笼体1。

所述下水口4位于放置槽5两侧底部，所述喷头8通过管体9两侧连接头12连接的水泵供水。

本实用新型工作原理：在畜牧兽医用自动冲洗兽笼时，冲刷管3通过两侧的连接头12接入水泵，水流通过水泵送入管体9内，水流通过管体9安装槽11的进水口10，流入出水管7内，经过出水管7底部的喷头8，对喷头8底部的笼体1，进行冲刷，水流经过底盘2的放置槽5收集后，通过两侧的下水口4流出，保证兽笼的干净卫生，减少细菌滋生，便于牲畜的治疗，安全可靠。

以上所述为本实用新型较佳实施例，对于本领域的普通技术人员而言，根据本实用新型的教导，在不脱离本实用新型的原理与精神的情况下，对实施方式所进行的改变、修改、替换和变型仍落入本实用新型的保护范围之内。
