技术领域

本实用新型涉及舞台灯技术领域，具体为一种舞台灯固定机构。

背景技术

舞台灯为舞台美术造型手段之一，运用舞台灯光设备如照明灯具、幻灯、控制系统等技术手段，随着剧情的发展，以光色及其变化，显示环境、渲染气氛，突出中心人物，创造舞台空间感和时间感，塑造舞台演出的外部形象，并提供必要的灯光效果，而舞台灯的安装需要相关的固定装置进行高度位置固定，现有市场上舞台灯的固定装置单一，不便对照射角度进行调节，为此，我们提出一种舞台灯固定机构。

实用新型内容

本实用新型的目的在于提供一种舞台灯固定机构，具备可以调节角度的优点，解决了现有市场上舞台灯的固定装置单一，不便对照射角度进行调节的问题。

为实现上述目的，本实用新型提供如下技术方案：一种舞台灯固定机构，包括固定板，所述固定板的顶部固定安装有第一箱体，所述第一箱体正表面的右侧设置有PLC控制器，所述第一箱体内腔底部的中端固定安装有第一固定座，所述第一固定座的顶部固定安装有第一电机，所述第一电机的输出端固定安装有第一齿轮，所述第一箱体内腔的上部通过第一轴承转动连接有第一圆杆，所述第一圆杆的表面套设有第一半圆齿板，所述第一半圆齿板的表面与第一齿轮的表面啮合，所述第一半圆齿板的顶部固定安装有第二箱体，所述第二箱体内腔的底部固定安装有第二固定座，所述第二固定座的顶部固定安装有第二电机，所述第二电机的输出端固定安装有第二齿轮，所述第二箱体内腔的上部通过第二轴承转动连接有第二圆杆，所述第二圆杆的表面套设有第二半圆齿板，所述第二半圆齿板的顶部固定安装有灯箱，所述第二半圆齿板的表面与第二齿轮的表面啮合。

优选的，所述固定板的左右两端均开设有孔槽。

优选的，所述第一箱体正表面的左侧设置有4G通信模块，包括4G网关和远程移动终端，且远程移动终端为接入4G网络的智能手机。

优选的，所述PLC控制器与4G通信模块双向连接，同时PLC控制器的接线端通过导线连接有电源插头。

优选的，所述第一电机与第二电机均为伺服电机，且伺服电机的电源线接入PLC控制器中。

与现有技术相比，本实用新型的有益效果如下：

1、本实用新型在第一箱体内设置了第一半圆齿板、第一电机、第一圆杆和第一齿轮，人们通过远程控制打开第一电机，第一电机带动第一齿轮转动，第一齿轮转动的同时带动第一圆杆转动，使第二箱体可以左右摆动，从而使灯箱的照射角度达到了可以左右调节的效果，在第二箱体内设置了第二电机、第二齿轮、第二圆杆、灯箱、第二轴承和第二半圆齿板，人们通过远程控制打开第二电机，带动第二齿轮转动，第二齿轮转动的同时带动第二半圆齿板转动，使第二半圆齿板上灯箱的照射角度可以前后调节，解决了现有市场上舞台灯的固定装置单一，不便对照射角度进行调节的问题。

2、本实用新型在固定板的左右两端设置了孔槽，人们可通过孔槽对装置进行固定，避免了装置固定不牢而造成损坏的问题，通过设置了4G通信模块、远程移动终端和PLC控制器，使设备可用手机远程操控。

附图说明

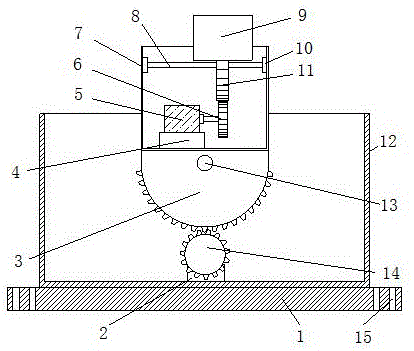

图1为本实用新型结构示意图；

图2为本实用新型右视状态下剖视结构示意图。

图中：1、固定板；2、第一固定座；3、第一半圆齿板；4、第二固定座；5、第二电机；6、第二齿轮；7、第二箱体；8、第二圆杆；9、灯箱；10、第二轴承；11、第二半圆齿板；12、第一箱体；13、第一圆杆；14、第一齿轮；15、孔槽；16、第一电机；17、第一轴承。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

本实用新型的固定板1、第一固定座2、第一半圆齿板3、第二固定座4、第二电机5、第二齿轮6、第二箱体7、第二圆杆8、灯箱9、第二轴承10、第二半圆齿板11、第一箱体12、第一圆杆13、第一齿轮14、孔槽15、第一电机16和第一轴承17部件均为通用标准件或本领域技术人员知晓的部件，其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知。

请参阅图1-2，一种舞台灯固定机构，包括固定板1，固定板1的左右两端均开设有孔槽15，人们可通过孔槽15对装置进行固定，避免了装置固定不牢而造成损坏的问题，固定板1的顶部固定安装有第一箱体12，第一箱体12正表面的右侧设置有PLC控制器，第一箱体12正表面的左侧设置有4G通信模块，包括4G网关和远程移动终端，且远程移动终端为接入4G网络的智能手机，PLC控制器与4G通信模块双向连接，同时PLC控制器的接线端通过导线连接有电源插头，使设备可用手机远程操控，第一箱体12内腔底部的中端固定安装有第一固定座2，第一固定座2的顶部固定安装有第一电机16，第一电机16的输出端固定安装有第一齿轮14，第一箱体12内腔的上部通过第一轴承17转动连接有第一圆杆13，第一圆杆13的表面套设有第一半圆齿板3，第一半圆齿板3的表面与第一齿轮14的表面啮合，第一半圆齿板3的顶部固定安装有第二箱体7，第二箱体7内腔的底部固定安装有第二固定座4，第二固定座4的顶部固定安装有第二电机5，第一电机16与第二电机5均为伺服电机，且伺服电机的电源线接入PLC控制器中，第二电机5的输出端固定安装有第二齿轮6，第二箱体7内腔的上部通过第二轴承10转动连接有第二圆杆8，第二圆杆8的表面套设有第二半圆齿板11，第二半圆齿板11的顶部固定安装有灯箱9，人们通过远程控制打开第一电机16，第一电机16带动第一齿轮14转动，第一齿轮14转动的同时带动第一圆杆13转动，使第二箱体7可以左右摆动，从而使灯箱9的照射角度达到了可以左右调节的效果，第二半圆齿板11的表面与第二齿轮6的表面啮合，人们通过远程控制打开第二电机5，带动第二齿轮6转动，第二齿轮6转动的同时带动第二半圆齿板11转动，使第二半圆齿板11上灯箱9的照射角度可以前后调节，解决了现有市场上舞台灯的固定装置单一，不便对照射角度进行调节的问题。

使用时，人们可通过孔槽15对装置进行固定，避免了装置固定不牢而造成损坏的问题，通过设置了4G通信模块、远程移动终端和PLC控制器，使设备可用手机远程操控，人们通过远程控制打开第一电机16，第一电机16带动第一齿轮14转动，第一齿轮14转动的同时带动第一圆杆13转动，使第二箱体7可以左右摆动，从而使灯箱9的照射角度达到了可以左右调节的效果，人们通过远程控制打开第二电机5，带动第二齿轮6转动，第二齿轮6转动的同时带动第二半圆齿板11转动，使第二半圆齿板11上灯箱9的照射角度可以前后调节，解决了现有市场上舞台灯的固定装置单一，不便对照射角度进行调节的问题。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
