技术领域

本发明涉及洒水装置领域，特别涉及一种用于桥梁桥面降温的智能洒水装置。

背景技术

在现在的桥梁通行的过程中，由于天气过热还有汽车的大量通行，会在桥梁的表面积聚大量的热量，如果不及时对热量进行处理，就会对桥梁的桥身带来一定的影响，所以一般都会在高温天气的时候，对桥面进行降温；

现在对桥面进行降温都是采用了常规的洒水车进行洒水降温，这样就会给本来就很拥堵的桥面道路带来一定的通行压力，从而降低了洒水降温的实用性。

发明内容

本发明要解决的技术问题是：为了克服现有技术的不足，提供一种用于桥梁桥面降温的智能洒水装置。

本发明解决其技术问题所采用的技术方案是：一种用于桥梁桥面降温的智能洒水装置，包括水箱、洒水机构、中控机构、移动机构和支撑机构，所述中控机构设置在水箱的上方，所述洒水机构设置在水箱的左右两侧，所述支撑机构设置在水箱的前后两侧，所述移动机构设置在竖向的底部；

所述移动机构包括移动组件和支撑柱，所述水箱通过支撑柱设置在移动组件的顶部，所述移动组件包括第一夹套和移动单元，所述第一夹套的竖向截面为U形，所述U形截面的开口朝下设置，所述移动单元包括第一电机、两个第一驱动轴和两个移动轮，所述第一电机水平设置在第一夹套的内壁的顶部，所述第一电机通过第一驱动轴与移动轮传动连接；

所述第一夹套的两侧设有限位组件，所述限位组件包括第二电机、第二驱动轴、限位杆和限位轮，所述第二电机固定在第一夹套的一侧，所述第二电机通过第二驱动轴与限位杆传动连接，所述限位杆的一端与第二驱动轴固定连接，所述限位杆的另一端与限位轮铰接；

其中，当需要移动水箱的时候，首先将第一夹套套设在栏杆上，随后第二电机通过第二驱动轴控制限位杆转动，使得限位轮朝着栏杆移动，两个移动轮就能够对栏杆进行很好的限位；随后移动组件开始工作，第一电机通过第一驱动轴控制移动轮转动，则移动轮就会与栏杆接触，使得第一夹套发生移动，实现了水箱的可靠移动，从而能够使得水箱在栏杆上自由移动，来进行可靠洒水，既不阻碍交通，而且还大大提高了洒水效率。

所述中控机构包括面板和设置在面板上的显示界面、控制按键、状态指示灯和扬声器，所述面板设置在水箱上，所述面板的内部还设有中控组件，所述中控组件包括中央控制模块、与中央控制模块连接的洒水控制模块、电机控制模块、无线通讯模块、语音控制模块、显示控制模块、按键控制模块、状态指示模块和工作电源模块，所述第一电机和第二电机均与电机控制模块电连接，所述显示界面与显示控制模块电连接，所述控制按键与按键控制模块电连接，所述状态指示灯与状态指示模块电连接，所述扬声器与语音控制模块电连接，所述中央控制模块为PLC。

其中，中央控制模块，用来进行智能化控制的模块，在这里，对洒水装置内部的各个模块进行智能化控制，从而提高了洒水装置的智能化，提高了其实用性；洒水控制模块，用来进行洒水控制的模块，在这里，通过对水泵和喷头进行控制，实现了对指定的桥面进行可靠洒水；电机控制模块，用来控制电机工作的模块，在这里，通过对第一电机进行控制，实现了水箱的可靠移动，通过对第二电机进行控制，从而能够实现对第一夹套进行可靠限位；无线通讯模块，用来进行无线通讯的模块，在这里，通过与远程终端进行无线数据传输，实现了对洒水装置的各项数据进行远程传输，提高了其智能化；语音控制模块，用来进行语音提示控制的模块，在这里，通过对扬声器进行控制，实现了对相关音频信号的可靠输出，提高了洒水装置的可靠性；显示控制模块，用来进行显示控制的模块，在这里，对相关的工作信息通过显示界面进行显示，提高了洒水装置的实用性；按键控制模块，用来对按键控制的操控信息进行采集的模块，在这里，通过对控制按键的控制信息进行采集，从而能够确定工作人员对洒水装置的相关操作信息；状态指示模块，用来进行状态指示的模块，在这里，通过对状态指示灯进行控制，从而能够对洒水装置的相关工作状态进行实时显示，从而提高了洒水装置的可靠性；工作电源模块，用来提供工作电压的模块，在这里，通过不断提供稳定的工作电压，实现了洒水装置的可靠工作。

其中，显示界面，用来对洒水装置的工作状态，从而提高了洒水装置的实用性；控制按键，用来实现工作人员对洒水装置进行实时操控；状态指示灯，用来对洒水装置的工作状态进行实时显示；扬声器，用来对洒水装置的异常工作状态和相关指示进行实时语音提示；蓄电池，用来给设备提供短暂的续航能力，提高了洒水装置工作的稳定性和持续工作的能力。

具体的，所述洒水机构包括水泵、转盘和喷头，所述水泵设置在水箱的内部，所述转盘设置在水箱上，所述喷头设置在转盘上，所述转盘与水泵之间设有旋转接头，所述旋转接头的内部设有若干桨叶，所述桨叶沿着旋转接头的内壁均匀设置，所述旋转接头与转盘传动连接，所述喷头与水泵均与洒水控制模块电连接。

具体的，所述喷头与转盘的连接处远离转盘的中心点。

其中，当需要进行洒水的时候，水泵开始工作，水就会从水箱的内部进入到旋转接头中，再进入到喷头，从而喷头就会对指定的桥面进行洒水；同时，旋转接头在通水的时候，内部的桨叶会受到水流的作用力，实现旋转接头的转动，从而控制转盘发生转动，实现了喷头的转动，从而提高了洒水的可靠性。

具体的，所述支撑机构包括两个支撑组件，所述支撑组件包括两个支撑杆和支撑单元，所述支撑杆分别位于支撑单元的两侧，所述支撑杆的一端与水箱铰接，所述支撑杆的另一端与支撑单元铰接；

所述支撑单元包括第二夹套和两个导向单元，所述第二夹套与支撑杆铰接，所述第二夹套的竖向截面为U形，所述U形的开口朝下设置，两个导向单元设置在第二夹套的内壁的顶部。

具体的，所述导向单元包括导向杆和导向轮，所述导向轮通过导向杆与第二夹套固定连接。

其中，第二夹套套设在桥梁的栏杆上，由于两个支撑组件前后设置，所以能够对水箱进行前后支撑，同时两个支撑杆左右设置在第二夹套的两侧，就能够实现对水箱的左右支撑，提高了水箱移动的稳定性；第二夹套套设在桥梁的栏杆上，同时导向杆来控制导向轮在栏杆上移动，实现了第二夹套在栏杆上移动，实现了对水箱的可靠支撑。

具体的，所述面板的内部还设有蓄电池，所述蓄电池与工作电源模块电连接。

具体的，所述显示界面为液晶显示屏。

具体的，所述无线通讯模块包括蓝牙，所述蓝牙通过蓝牙4.0通讯协议与外部通讯终端无线连接。

具体的，所述面板的阻燃等级为V-0。

具体的，所述第一电机和第二电机均为伺服电机。

本发明的有益效果是，该用于桥梁桥面降温的智能洒水装置中，通过洒水机构能够实现装置的可靠洒水降温，通过移动机构，实现了装置的灵活可靠移动，从而既不阻碍交通，而且还大大提高了洒水效率，提高了洒水装置的实用性；不仅如此，在洒水装置中加入了大量的智能化模块，大大提高了装置的智能化，提高了其实用价值。

附图说明

下面结合附图和实施例对本发明进一步说明。

图1是本发明的用于桥梁桥面降温的智能洒水装置的结构示意图；

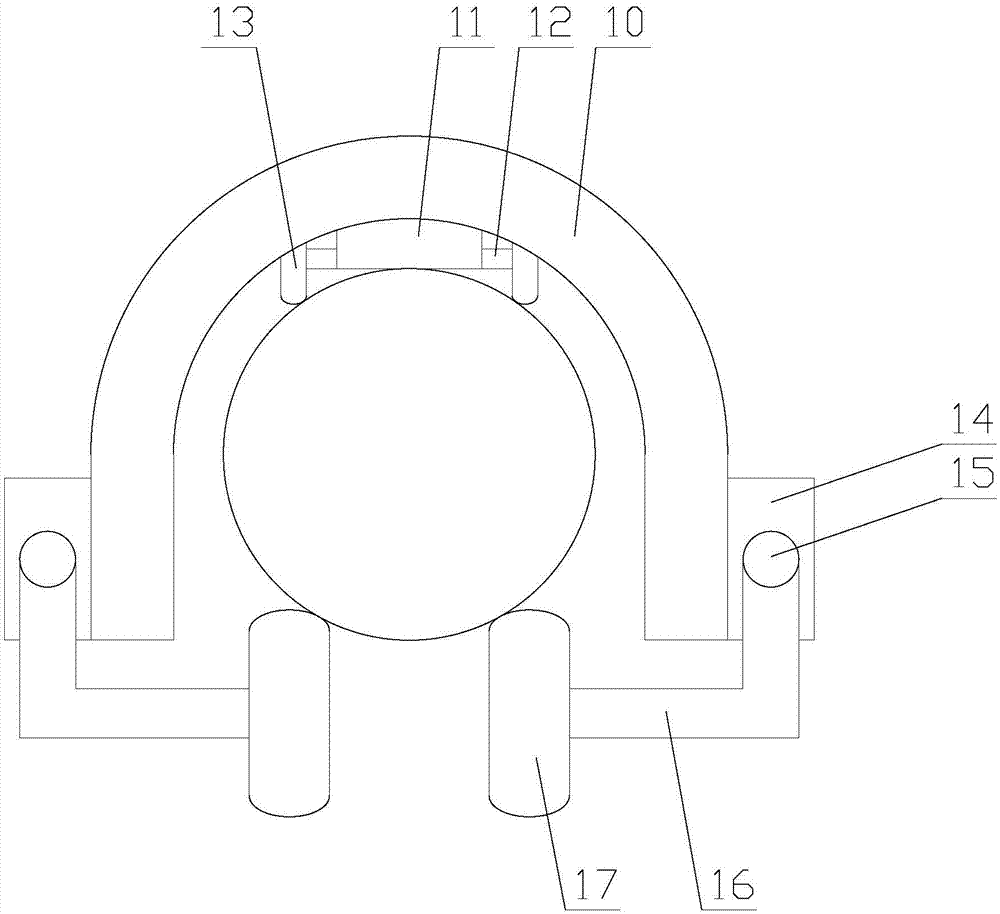

图2是本发明的用于桥梁桥面降温的智能洒水装置的移动机构的结构示意图；

图3是本发明的用于桥梁桥面降温的智能洒水装置的支撑组件的结构示意图；

图4是本发明的用于桥梁桥面降温的智能洒水装置的中控机构的结构示意图；

图5是本发明的用于桥梁桥面降温的智能洒水装置的系统原理图；

图中：1.水箱，2.中控机构，3.转盘，4.喷头，5.支撑柱，6.移动组件，7.限位组件，8.支撑杆，9.支撑单元，10.第一夹套，11.第一电机，12.第一驱动轴，13.移动轮，14.第二电机，15.第二驱动轴，16.限位杆，17.限位轮，18.第二夹套，19.导向杆，20.导向轮，21.面板，22.显示界面，23.控制按键，24.状态指示灯，25.扬声器，26.中央控制模块，27.洒水控制模块，28.电机控制模块，29.无线通讯模块，30.语音控制模块，31.显示控制模块，32.按键控制模块，33.状态指示模块，34.工作电源模块，35.蓄电池，36.水泵。

具体实施方式

现在结合附图对本发明作进一步详细的说明。这些附图均为简化的示意图，仅以示意方式说明本发明的基本结构，因此其仅显示与本发明有关的构成。

如图1-图5所示，一种用于桥梁桥面降温的智能洒水装置，包括水箱1、洒水机构、中控机构2、移动机构和支撑机构，所述中控机构2设置在水箱1的上方，所述洒水机构设置在水箱1的左右两侧，所述支撑机构设置在水箱1的前后两侧，所述移动机构设置在竖向的底部；

所述移动机构包括移动组件6和支撑柱5，所述水箱1通过支撑柱5设置在移动组件6的顶部，所述移动组件6包括第一夹套10和移动单元，所述第一夹套10的竖向截面为U形，所述U形截面的开口朝下设置，所述移动单元包括第一电机11、两个第一驱动轴12和两个移动轮13，所述第一电机11水平设置在第一夹套10的内壁的顶部，所述第一电机11通过第一驱动轴12与移动轮13传动连接；

所述第一夹套10的两侧设有限位组件7，所述限位组件7包括第二电机14、第二驱动轴15、限位杆16和限位轮17，所述第二电机14固定在第一夹套10的一侧，所述第二电机14通过第二驱动轴15与限位杆16传动连接，所述限位杆16的一端与第二驱动轴15固定连接，所述限位杆16的另一端与限位轮17铰接；

其中，当需要移动水箱1的时候，首先将第一夹套10套设在栏杆上，随后第二电机14通过第二驱动轴15控制限位杆16转动，使得限位轮17朝着栏杆移动，两个移动轮13就能够对栏杆进行很好的限位；随后移动组件6开始工作，第一电机11通过第一驱动轴12控制移动轮13转动，则移动轮13就会与栏杆接触，使得第一夹套10发生移动，实现了水箱1的可靠移动，从而能够使得水箱1在栏杆上自由移动，来进行可靠洒水，既不阻碍交通，而且还大大提高了洒水效率。

所述中控机构2包括面板21和设置在面板21上的显示界面22、控制按键23、状态指示灯24和扬声器25，所述面板21设置在水箱1上，所述面板21的内部还设有中控组件，所述中控组件包括中央控制模块26、与中央控制模块26连接的洒水控制模块27、电机控制模块28、无线通讯模块29、语音控制模块30、显示控制模块31、按键控制模块32、状态指示模块33和工作电源模块34，所述第一电机11和第二电机14均与电机控制模块28电连接，所述显示界面22与显示控制模块31电连接，所述控制按键23与按键控制模块32电连接，所述状态指示灯24与状态指示模块33电连接，所述扬声器25与语音控制模块30电连接，所述中央控制模块26为PLC。

其中，中央控制模块26，用来进行智能化控制的模块，在这里，对洒水装置内部的各个模块进行智能化控制，从而提高了洒水装置的智能化，提高了其实用性；洒水控制模块27，用来进行洒水控制的模块，在这里，通过对水泵36和喷头4进行控制，实现了对指定的桥面进行可靠洒水；电机控制模块28，用来控制电机工作的模块，在这里，通过对第一电机11进行控制，实现了水箱1的可靠移动，通过对第二电机14进行控制，从而能够实现对第一夹套10进行可靠限位；无线通讯模块29，用来进行无线通讯的模块，在这里，通过与远程终端进行无线数据传输，实现了对洒水装置的各项数据进行远程传输，提高了其智能化；语音控制模块30，用来进行语音提示控制的模块，在这里，通过对扬声器25进行控制，实现了对相关音频信号的可靠输出，提高了洒水装置的可靠性；显示控制模块31，用来进行显示控制的模块，在这里，对相关的工作信息通过显示界面22进行显示，提高了洒水装置的实用性；按键控制模块32，用来对按键控制的操控信息进行采集的模块，在这里，通过对控制按键23的控制信息进行采集，从而能够确定工作人员对洒水装置的相关操作信息；状态指示模块33，用来进行状态指示的模块，在这里，通过对状态指示灯24进行控制，从而能够对洒水装置的相关工作状态进行实时显示，从而提高了洒水装置的可靠性；工作电源模块34，用来提供工作电压的模块，在这里，通过不断提供稳定的工作电压，实现了洒水装置的可靠工作。

其中，显示界面22，用来对洒水装置的工作状态，从而提高了洒水装置的实用性；控制按键23，用来实现工作人员对洒水装置进行实时操控；状态指示灯24，用来对洒水装置的工作状态进行实时显示；扬声器25，用来对洒水装置的异常工作状态和相关指示进行实时语音提示；蓄电池35，用来给设备提供短暂的续航能力，提高了洒水装置工作的稳定性和持续工作的能力。

具体的，所述洒水机构包括水泵36、转盘3和喷头4，所述水泵36设置在水箱1的内部，所述转盘3设置在水箱1上，所述喷头4设置在转盘3上，所述转盘3与水泵36之间设有旋转接头，所述旋转接头的内部设有若干桨叶，所述桨叶沿着旋转接头的内壁均匀设置，所述旋转接头与转盘3传动连接，所述喷头4与水泵36均与洒水控制模块27电连接。

具体的，所述喷头4与转盘3的连接处远离转盘3的中心点。

其中，当需要进行洒水的时候，水泵36开始工作，水就会从水箱1的内部进入到旋转接头中，再进入到喷头4，从而喷头4就会对指定的桥面进行洒水；同时，旋转接头在通水的时候，内部的桨叶会受到水流的作用力，实现旋转接头的转动，从而控制转盘3发生转动，实现了喷头4的转动，从而提高了洒水的可靠性。

具体的，所述支撑机构包括两个支撑组件，所述支撑组件包括两个支撑杆8和支撑单元9，所述支撑杆8分别位于支撑单元9的两侧，所述支撑杆8的一端与水箱1铰接，所述支撑杆8的另一端与支撑单元9铰接；

所述支撑单元9包括第二夹套18和两个导向单元，所述第二夹套18与支撑杆8铰接，所述第二夹套18的竖向截面为U形，所述U形的开口朝下设置，两个导向单元设置在第二夹套18的内壁的顶部。

具体的，所述导向单元包括导向杆19和导向轮20，所述导向轮20通过导向杆19与第二夹套18固定连接。

其中，第二夹套18套设在桥梁的栏杆上，由于两个支撑组件前后设置，所以能够对水箱1进行前后支撑，同时两个支撑杆8左右设置在第二夹套18的两侧，就能够实现对水箱1的左右支撑，提高了水箱1移动的稳定性；第二夹套18套设在桥梁的栏杆上，同时导向杆19来控制导向轮20在栏杆上移动，实现了第二夹套18在栏杆上移动，实现了对水箱1的可靠支撑。

具体的，所述面板21的内部还设有蓄电池35，所述蓄电池35与工作电源模块34电连接。

具体的，所述显示界面22为液晶显示屏。

具体的，所述无线通讯模块29包括蓝牙，所述蓝牙通过蓝牙4.0通讯协议与外部通讯终端无线连接。

具体的，所述面板21的阻燃等级为V-0。

具体的，所述第一电机11和第二电机14均为伺服电机。

与现有技术相比，该用于桥梁桥面降温的智能洒水装置中，通过洒水机构能够实现装置的可靠洒水降温，通过移动机构，实现了装置的灵活可靠移动，从而既不阻碍交通，而且还大大提高了洒水效率，提高了洒水装置的实用性；不仅如此，在洒水装置中加入了大量的智能化模块，大大提高了装置的智能化，提高了其实用价值。
