技术领域

本发明涉及户外通信柜技术领域，具体为一种具有高效散热通风效果的防水户外通信柜。

背景技术

随着通信行业的快速发展，由于户外通信柜具有成本低廉的优点，覆盖面广而被广泛应用。由于户外通信机柜通常安置在户外，工作环境比较恶劣，因此，对其的技术性能，特别是防水及散热性能要求比较高。

目前，一些户外通信柜散热是通过单单开设的散热孔进行散热，这样不仅散热效率过慢，还容易使外界水滴经散热孔进入通信柜内部，影响通信柜内部元器件正常工作，还有一些户外通信柜散热是通过外界供电，使安装在通信柜内的散热风扇工作来进行散热，这样虽然加快了散热效率，但增加了使用成本，并且还不节能环保，为此，我们提出一种具有高效散热通风效果的防水户外通信柜。

发明内容

本发明的目的在于提供一种具有高效散热通风效果的防水户外通信柜，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：一种具有高效散热通风效果的防水户外通信柜，包括柜体，所述柜体顶部安装有顶盖，所述顶盖顶部通过支架安装有发电机，所述发电机前端安装有转盘，所述转盘圆周外壁均匀安装有旋转叶片，所述转盘前端面铰接有传动杆，所述传动杆另一端与运动杆顶部铰接，所述运动杆底部延伸至柜体内腔并通过轴承与螺杆顶部连接，所述柜体内腔安装有支撑板，所述螺杆底部延伸至支撑板下方并安装有散热风扇，所述支撑板外壁均匀开设有微孔，所述支撑板左右两侧顶部均安装有干燥散热板，且干燥散热板顶部与柜体顶部内壁连接，所述柜体左右两侧外壁均开设有散热孔，且所述柜体外壁上设置有与散热孔相匹配的挡雨板，所述柜体左右两侧内腔顶部对称设置有两组扰流风扇，且两组扰流风扇位于两组干燥散热板内侧，所述柜体内腔底部左侧安装有蓄电池，所述柜体底部两侧安装有电动伸缩杆，所述蓄电池分别与电动伸缩杆和发电机电性连接。

优选的，所述干燥散热板包括折型板体，所述折型板体上均匀开设有安装孔，所述安装孔内卡接有干燥盒，所述干燥盒外壁均匀设置有通气微孔，且干燥盒内设置有颗粒状的硅胶干燥剂。

优选的，所述散热孔截面呈S型，散热孔孔径为二厘米，且S型的散热孔外端开口向下。

优选的，所述旋转叶片为弧形铝合金旋转叶片，且旋转叶片远离转盘的一端开设有碗型凹槽。

优选的，所述柜体与运动杆连接处设置有导向滑轮，且所述运动杆外壁设置有与导向滑轮相匹配的导向滑轮槽。

优选的，所述扰流风扇是由扰流轴承和安装在扰流轴承外壁的扰流叶片组成，且扰流轴承通过支撑杆与柜体内壁连接。

与现有技术相比，本发明的有益效果是：

1、本发明通过旋转叶片转动带动发电机工作，发电机工作产生的电存储在蓄电池中，实现了自然能转化为电能的功能，不需要外界再向该装置供电，遵守国家倡导的绿色发展观；

2、旋转的转盘通过传动杆的传动下带动运动杆做上下往复运动，在轴承的支撑下，上下运动的运动杆带动螺杆上下旋转运动，进而带动散热风扇转动产生风速，便于初步提高柜体内腔的空气流动，扰流风扇受风力影响而转动，进一步提高柜体内的空气流动性，便于快速散出柜体内元器件工作产生的热量；

3、干燥盒内的颗粒状硅胶干燥剂能够有效吸收柜体内腔中的水分，提高柜体内气体的干燥性，有效避免了柜体内元器件受潮导致的短路或损坏情况，S型的散热孔与挡雨板相配合，有效避免了外界水滴进入柜体内，提高了柜体内元器件的安全性。

附图说明

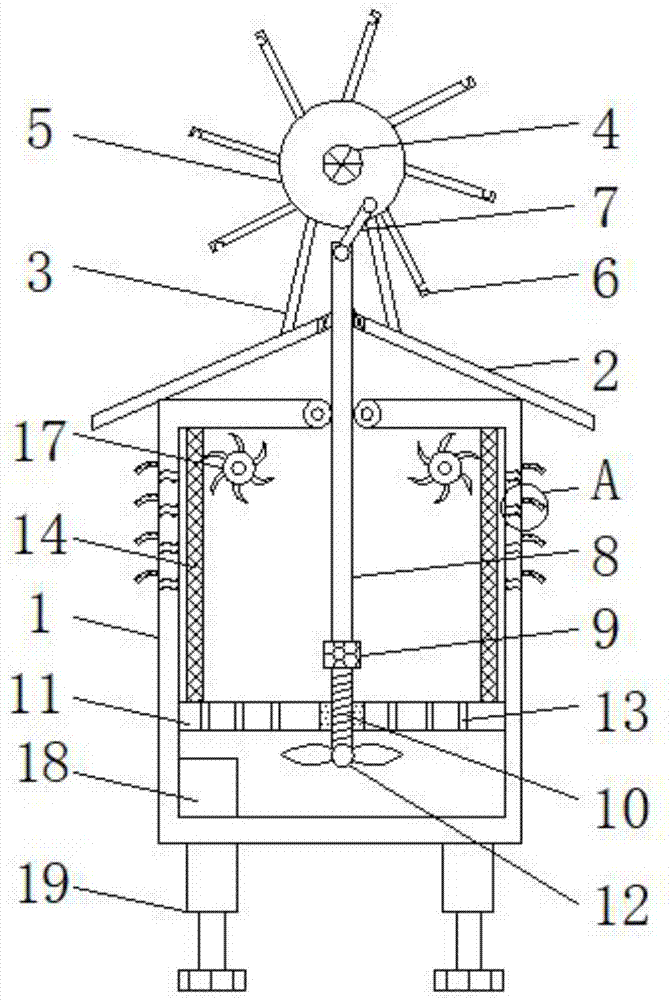

图1为本发明结构示意图；

图2为本发明A处结构示意图；

图3为本发明干燥散热板结构示意图。

图中：1柜体、2顶盖、3支架、4发电机、5转盘、6旋转叶片、7传动杆、8运动杆、9轴承、10螺杆、11支撑板、12散热风扇、13微孔、14干燥散热板、141折型板体、142安装孔、143干燥盒、15散热孔、16挡雨板、17扰流风扇、18蓄电池、19电动伸缩杆。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-3，本发明提供一种技术方案：一种具有高效散热通风效果的防水户外通信柜，包括柜体1，柜体1顶部安装有顶盖2，顶盖2顶部通过支架3安装有发电机4，便于将自然能转化为电能，发电机4前端安装有转盘5，转盘5圆周外壁均匀安装有旋转叶片6，旋转叶片6受外界风力影响带动转盘5一起转动，转盘5前端面铰接有传动杆7，传动杆7另一端与运动杆8顶部铰接，便于转盘5带动运动杆8做上下往复运动，运动杆8底部延伸至柜体1内腔并通过轴承9与螺杆10顶部连接，柜体1内腔安装有支撑板11，螺杆10底部延伸至支撑板11下方并安装有散热风扇12，支撑杆11上开设有与螺杆10相匹配的螺纹孔，在轴承9的支撑下，上下运动的运动杆8带动螺杆10上下旋转运动，进而带动散热风扇12转动产生风速，提高柜体1内腔的空气流动，支撑板11外壁均匀开设有微孔13，便于柜体1内的热量气体流动，支撑板11左右两侧顶部均安装有干燥散热板14，便于吸收柜体1内腔中的水分和热量，且干燥散热板14顶部与柜体1顶部内壁连接，柜体1左右两侧外壁均开设有散热孔15，且柜体1外壁上设置有与散热孔15相匹配的挡雨板16，有效避免外界水滴经散热孔15进入柜体1内，柜体1左右两侧内腔顶部对称设置有两组扰流风扇17，且两组扰流风扇17位于两组干燥散热板14内侧，柜体1内元器件工作产生的热量气体流动到内腔顶部，扰流风扇17受风力影响而转动，使柜体1内的气流改变运动轨迹，提高柜体1内的空气流动性，柜体1内腔底部左侧安装有蓄电池18，柜体1底部两侧安装有电动伸缩杆19，蓄电池18分别与电动伸缩杆19和发电机4电性连接，蓄电池18提供电力使电动伸缩杆19伸长，避免了积水进入柜体1内，提高了柜体1内元器件的安全性。

其中，干燥散热板14包括折型板体141，折型板141能够改变热量气体的流动路径，增大热气与折型板141的接触面积，折型板体141为铝质板，便于吸收热量，提高散热效率，折型板体141上均匀开设有安装孔142，安装孔142内卡接有干燥盒143，干燥盒143外壁均匀设置有通气微孔，且干燥盒143内设置有颗粒状的硅胶干燥剂，硅胶干燥剂不仅具有强烈的吸湿性能，并且还具有良好的热稳定性，便于吸收柜体1内腔中的水分，提高柜体1内气体的干燥性，有效避免了元器件受潮导致的损坏；

散热孔15截面呈S型，散热孔15孔径为二厘米，且S型的散热孔15外端开口向下，不仅便于散出柜体1内的热气，还有效避免外界水滴进入柜体1内；

旋转叶片6为弧形铝合金旋转叶片，铝具有良好的耐腐蚀性，便于提高了旋转叶片6的使用寿命，且旋转叶片6远离转盘5的一端开设有碗型凹槽，暴雨能够对碗型凹槽进行冲击，便于使转盘5能够快速旋转；

柜体1与运动杆8连接处设置有导向滑轮，且运动杆8外壁设置有与导向滑轮相匹配的导向滑轮槽，便于运动杆8能够在竖直方向上下运动，减少运动杆8的磨损；

扰流风扇17是由扰流轴承和安装在扰流轴承外壁的扰流叶片组成，且扰流轴承通过支撑杆与柜体1内壁连接，受风力影响，扰流叶片在扰流轴承外壁转动，便于进一步提高柜体1内的空气流动性，避免热量气体积累在柜体1顶部。

工作原理：当遇到大风天气时，风力推动转盘5上的旋转叶片6转动，进而带动发电机4工作，当遇到暴风雨天气时，雨水对旋转叶片6上的碗型凹槽进行冲击，促使转盘5能够快速旋转，进而提高发电机4工作效率，发电机4工作产生的电存储在蓄电池18中，实现了自然能转化为电能的功能，不需要外界再向该装置供电，遵守国家倡导的绿色发展观，旋转的转盘5通过传动杆7的传动下带动运动杆8做上下往复运动，支撑杆11上开设有与螺杆10相匹配的螺纹孔，在轴承9的支撑下，上下运动的运动杆8带动螺杆10上下旋转运动，进而带动散热风扇12转动产生风速，提高柜体1内腔的空气流动，散热风扇12工作产生的风经微孔13流动到柜体1内腔顶部，扰流风扇17受风力影响而转动，使柜体1内的气流改变运动轨迹，进一步提高柜体1内的空气流动性，最后柜体1内的空气经干燥散热板14干燥后再经散热孔15流出，便于快速散出柜体1内元器件工作产生的热量，干燥盒143内的颗粒状硅胶干燥剂能够有效吸收柜体1内腔中的水分，提高柜体1内气体的干燥性，有效避免了柜体1内元器件受潮导致的短路或损坏情况，S型的散热孔15与挡雨板16相配合，有效避免了外界水滴进入柜体1内，当柜体1附近水位较高时，通过启动电动伸缩杆19伸长使柜体1升高，避免了积水进入柜体1内，提高了柜体1内元器件的安全性。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
