技术领域

本发明涉及卫星信号天线技术领域，具体为一种电视信号接收用天线。

背景技术

电视接收天线是指接收空中的开路电视信号或卫星电视信号，把信号数据送往系统中进行处理、传输和分配，最后转换成相应的图像及声音。

卫星电视接收天线是电视接收天线的一种，卫星电视接收天线主要接收卫星电视信号，而卫星电视接收天线是通过其前端的高频头来接收高频信号和解调出视频信息。

高频头的内部连接有极化片，极化片是增加电视信号接收能力，防止波形干扰，强化极化信号。

目前的极化片是通过胶粘的形式固定在高频头内部，卫星电视接收天线摆放在室外，天气恶劣时，容易造成卫星电视接收天线跌落，导致高频头与地面发生碰撞，极化片粘接处断裂，产生角度偏移，造成信号接收干扰，出现信号不稳定、电视画面马赛克较多，接收频道数量下降的问题。

发明内容

本发明改变极化片的连接方式问题，从而有效解决上述背景技术中提出的高频头碰撞造成极化片断裂产生角度偏移的问题。

本发明提供如下技术方案：一种电视信号接收用天线，包括电视接收天线，以及固定在电视接收天线一侧的高频头和安装在高频头内部的极化片，所述电视接收天线的底部包括有支撑架，且支撑架的顶部两侧固定连接有固定座，所述电视接收天线的背面通过一个固定座与支撑架相连接，所述电视接收天线的背面固定安装有连接架，且连接架的一端延伸至电视接收天线的正面并固定套接有高频头，所述高频头的内部从里到内设有多级递减的凸座，且最内侧凸座的内部开设有内腔，所述极化片的一端插入进内腔的内部，且内腔内壁的内侧分别连接有隔离针和探针，且隔离针与探针的方向保持垂直，所述极化片为对称结构，以极化片的中心轴为对称，且极化片的顶部与底部均开设有三角口，且两个三角口的形状不相等，但两个三角口均为等腰三角形，所述极化片的中部设有限制面，且限制面上部分极化片的宽度值要大于限制面下部分极化片的宽度值，且限制面的内侧设有紧固件，所述紧固件位于内腔的外侧且位于高频头的内侧，所述紧固件的内侧面与最底部凸座的外侧面相卡接。

优选的，所述极化片是由第一塑性片、第二塑性片和第三塑性片组合而成，且第二塑性片位于第一塑性片和第二塑性片之间，所述第一塑性片、第二塑性片和第三塑性片通过胶进行粘接固定。

优选的，所述第一塑性片和第三塑性片的形状大小相同，所述第二塑性片的限制面要高于第一塑性片和第三塑性片的限制面，且第二塑性片限制面的底部固定连接紧固件。

优选的，所述第一塑性片和第三塑性片中部的限制面与内侧凸座的顶部相接触。

优选的，所述紧固件到极化片下部分之间的距离值小于凸座的厚度值。

优选的，所述紧固件的延伸端的长度值小于凸座的高度值。

优选的，所述紧固件的中部向内侧倾斜，且倾斜角度范围为120-150°。

优选的，所述极化片上半部分的宽度值为极化片下半部分宽度值的1.5倍，且极化片下半部分的长度值与内腔的深度值相适配，且极化片下半部分的宽度值与内腔的内径值相适配。

该电视信号接收用天线具备以下有益效果：

本发明通过改变极化片结构，使极化片的两侧形成有紧固件，紧固件设计的位置刚好适配内部凸座的位置，紧固件与极化片之间的距离值小于凸座的厚度值，紧固件对凸座夹紧固定，紧固件发生形变，由于其塑料的韧性，极化片要恢复原本形态，会产生回弹力，紧固件和极化片为一体结构，回弹力会增大，紧固件对凸座产生了向内侧的夹力，且两侧的夹力均向内，提高极化片与高频头固定效果，撞击力为同向力无法改变两个相反方向的力，能够提高极化片固定效果，防止断裂及角度偏移。

附图说明

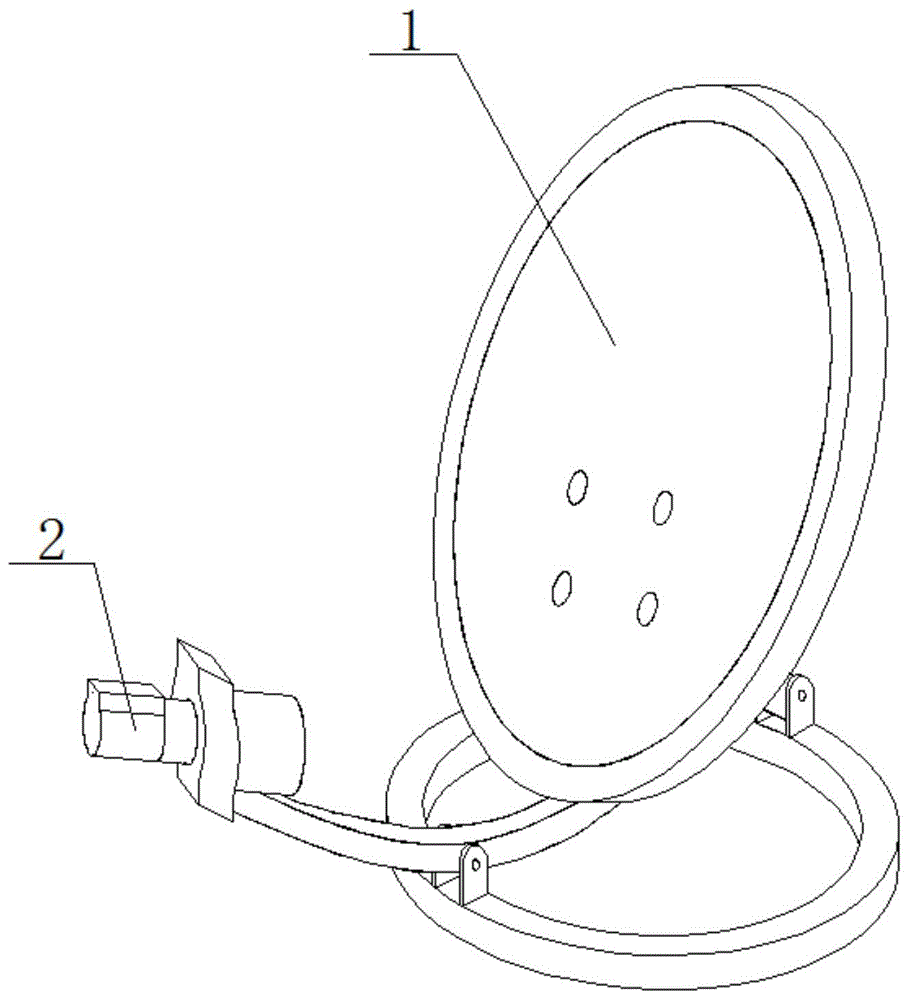

图1为本发明电视接收天线示意图；

图2为本发明高频头打开状态示意图；

图3为本发明极化片结构示意图；

图4为本发明高频头打开状态俯视图；

图5为本发明高频头打开状态与极化片连接结构示意图；

图6为本发明高频头局部结构剖切图；

图7为本发明图6中A处结构放大图；

图8为本发明极化片结构侧视图；

图9为本发明极化片结构正视图；

图10为本发明第二塑性片结构正视图。

图中：1、电视接收天线；2、高频头；21、内腔；22、凸座；23、隔离针；24、探针；3、极化片；31、第一塑性片；32、第二塑性片；321、紧固件；33、第三塑性片。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1至图7，一种电视信号接收用天线，包括电视接收天线1，以及固定在电视接收天线1一侧的高频头2和安装在高频头2内部的极化片3，电视接收天线1的底部包括有支撑架，且支撑架的顶部两侧固定连接有固定座，电视接收天线1的背面通过一个固定座与支撑架相连接，电视接收天线1的背面固定安装有连接架，且连接架的一端延伸至电视接收天线1的正面并固定套接有高频头2，高频头2的内部从里到内设有多级递减的凸座22，且最内侧凸座22的内部开设有内腔21，极化片3的一端插入进内腔21的内部，且内腔21内壁的内侧分别连接有隔离针23和探针24，且隔离针23与探针24的方向保持垂直，极化片3为对称结构，以极化片3的中心轴为对称，且极化片3的顶部与底部均开设有三角口，且两个三角口的形状不相等，但两个三角口均为等腰三角形，极化片3的中部设有限制面，且限制面上部分极化片3的宽度值要大于限制面下部分极化片3的宽度值，且限制面的内侧设有紧固件321，紧固件321位于内腔21的外侧且位于高频头2的内侧，紧固件321的内侧面与最底部凸座22的外侧面相卡接。

其中，紧固件321到极化片3下部分之间的距离值小于凸座22的厚度值。

其中，紧固件321的延伸端的长度值小于凸座22的高度值。

通过改变极化片3结构，使极化片3的两侧形成有紧固件321，紧固件321设计的位置刚好适配内部凸座22的位置，紧固件321与极化片3之间的距离值小于凸座22的厚度值，紧固件321对凸座22夹紧固定，紧固件321发生形变，由于其塑料的韧性，极化片3要恢复原本形态，会产生回弹力，紧固件321和极化片3为一体结构，回弹力会增大，紧固件321对凸座22产生了向内侧的夹力，且两侧的夹力均向内，提高极化片3与高频头2固定效果，撞击力为同向力无法改变两个相反方向的力，能够提高极化片3固定效果，防止断裂及角度偏移。

请参阅8至图10，极化片3是由第一塑性片31、第二塑性片32和第三塑性片33组合而成，且第二塑性片32位于第一塑性片31和第二塑性片32之间，第一塑性片31、第二塑性片32和第三塑性片33通过胶进行粘接固定，第一塑性片31和第三塑性片33的形状大小相同，第二塑性片32的限制面要高于第一塑性片31和第三塑性片33的限制面，且第二塑性片32限制面的底部固定连接紧固件321，三个塑性片的设计，是能够有效的对极化片3进行调试和固定，由于极化片3的厚度增加，发生形变用所用力就会提高，三个塑性片的设计能够降低紧固件321安装时所需要的力，方便安装，降低安装难度，且单个设计容易配合，紧固件321的位置更佳合理，使得紧固件321的固定效果得到更大的提升，紧固件321的中部向内侧倾斜，由于倾斜，紧固件321发生形变时，其底部的内侧能够提高与凸座22外侧的接触面，从而使得受力效果增大，提高夹紧力，夹紧效果是随着接触面的增多而增大，且倾斜角度范围为120-150°，120-150°的弯曲度是紧固件321与凸座22接触的最好度数，该度数范围的接触面面积明显提升，而低于120°或高于150°，接触面的面积会随着缩小，影响受力分布，影响夹紧固定效果，极化片3上半部分的宽度值为极化片3下半部分宽度值的1.5倍，1.5倍的设计方便极化片下部分与内腔21相连接，且方便极化片3的上部分位于高频头2的内侧，因为极化片3的设计要与高频头2相适配，保证连接固定的稳定效果。

其中，第一塑性片31和第三塑性片33中部的限制面与内侧凸座22的顶部相接触。

其中，极化片3下半部分的长度值与内腔21的深度值相适配，且极化片3下半部分的宽度值与内腔21的内径值相适配，极化片3在制备时，需要合理的测量高频头2内部的尺寸数值，保证极化片3与高频头2是相配的，防止过大或过小，影响极化片3的安装。

操作时，操控极化片3与高频头2连接，保证紧固件321不与凸座22相连接，转动极化片3下部分，测试极化片3所位于的最佳极化位置，当最佳极化位置确定时，控制极化片3下移，使得两端的紧固件321外移，当下移到合适位置时，紧固件321会产生回弹力，恢复极化片3原本形态，由于凸座的限制，使得紧固件321对凸座外侧产生夹紧力，提高固定效果，降低分离偏移的问题。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
