技术领域

本实用新型涉及装饰装修技术领域，具体为一种装修用防滴落滚刷。

背景技术

装修又称装潢或装饰，是指在一定区域和范围内进行的，包括水电施工、墙体、地板、天花板、景观等所实现的，依据一定设计理念和美观规则形成的一整套施工方案和设计方案。

现有在对墙面进行粉刷的过程中，普遍使用在滚刷上绑扎一根长杆的方式进行施工，当需要对较高处进行粉刷时，就需要工人站在脚手架上进行施工，在粉刷过程中存在一定的危险性，且滴落下来的涂料有时会掉到墙面都为的地面上，对环境造成污染。

实用新型内容

本实用新型的目的是提供一种装修用防滴落滚刷，通过机械驱动的方式来代替人工进行粉刷墙面，避免了粉刷高处时需要操作人员站在高处进行粉刷，增加了工作施工过程中的安全性，和防止涂料滴落在地面，对环境造成污染。

技术方案

为实现以上目的，本实用新型通过以下技术方案予以实现：一种装修用防滴落滚刷，包括操作台，所述操作台的顶部固定连接有升降箱，升降箱的顶部设有顶板，顶板的顶部固定连接有粉刷箱，粉刷箱的一侧面开设有缺口，粉刷箱的内底壁固定连接有滑杆，滑杆的外表面滑动连接有活动板，活动板的一侧面固定连接有两个连接杆，两个连接杆相互靠近的一侧面活动连接有滚刷。

进一步的，粉刷箱的内底壁固定连接有第一电机，第一电机的输出端固定连接有半齿齿轮，活动板的底部固定连接有齿条板，半齿齿轮与齿条板相啮合，连接杆的底部固定连接有防滴斗，升降箱的一侧面设有收集盒，防滴斗设在收集盒的正上方。

进一步的，所述滑杆的外表面固定连接有限位块，活动板的顶部连接有弹簧，弹簧套接在滑杆的外表面。

通过设置限位块，来限制活动板上升的最大高度，通过弹簧的回弹，带动活动板进行快速复位。

进一步的，所述防滴斗的底部固定连接有流管，流管的外表面固定连接有连接带，连接带另一端固定连接有堵盖。

通过设置流管，使得防滴斗内部滴落的涂料排出防滴斗的内部，通过设置堵盖，便于关闭流管的流通。

进一步的，所述收集盒的一侧面固定连接有T型滑块，升降箱的一侧面开设有T型滑槽，T型滑块滑动连接在T型滑槽的内部。

通过设置T型滑槽和T型滑块，将T型滑块从T型滑槽的内部抽出，便于更换收集盒。

进一步的，所述升降箱的内侧壁活动连接有螺杆，螺杆的外表面螺纹连接有两个活动块，两个活动块的内圈螺纹方向相反，顶板的底部固定连接有连接支架，连接支架的底部通过销轴固定铰接有伸缩架，伸缩架的底部与活动块的顶部通过销轴固定铰接。

通过螺杆的转动，带动两个活动块相互靠拢，通过挤压伸缩架底部的两端，带动伸缩架相外延伸，从而带动顶板进行上升，来调节滚刷粉刷的高度。

进一步的，所述螺杆的一端贯穿升降箱的内侧壁并延伸至升降箱的外部，操作台的顶部固定连接有第二电机，第二电机的输出端与螺杆的一端固定连接。

通过启动第二电机，便于驱动升降箱内部的螺杆进行转动。

进一步的，所述操作台的底部固定连接有万向轮，万向轮分布在操作台底部的四个边角处。

通过设置万向轮，来带动装置进行移动，对别的墙面进行粉刷。

与现有技术相比，该装修用防滴落滚刷具备如下有益效果：

1、该装修用防滴落滚刷，通过启动第一电机带动半齿齿轮进行转动，当半齿齿轮的齿轮面与齿条板相啮合时，带动活动板进行上升，当半齿齿轮的齿轮面远离齿条板时，活动板由于自身的重量进行下降，从而使活动板进行上下的往复运动，通过滚刷上下的往复运动对墙面进行粉刷，通过机械驱动的方式来代替人工进行粉刷墙面，避免了粉刷高处时需要操作人员站在高处进行粉刷，增加了工作施工过程中的安全性，当滚刷上的涂料滴落时，通过防滴斗对滴落的涂料进行收集，收集涂料通过流管，流向收集盒的内部，防止涂料滴落在地面，对环境造成污染。

2、该装修用防滴落滚刷，通过设置限位块，来限制活动板上升的最大高度，通过弹簧的回弹，带动活动板进行快速复位，通过设置流管，使得防滴斗内部滴落的涂料排出防滴斗的内部，通过设置堵盖，便于关闭流管的流通，通过设置T型滑槽和T型滑块，将T型滑块从T型滑槽的内部抽出，便于更换收集盒，通过螺杆的转动，带动两个活动块相互靠拢，通过挤压伸缩架底部的两端，带动伸缩架相外延伸，从而带动顶板进行上升，来调节滚刷粉刷的高度，通过启动第二电机，便于驱动升降箱内部的螺杆进行转动，通过设置万向轮，来带动装置进行移动，对别的墙面进行粉刷。

附图说明

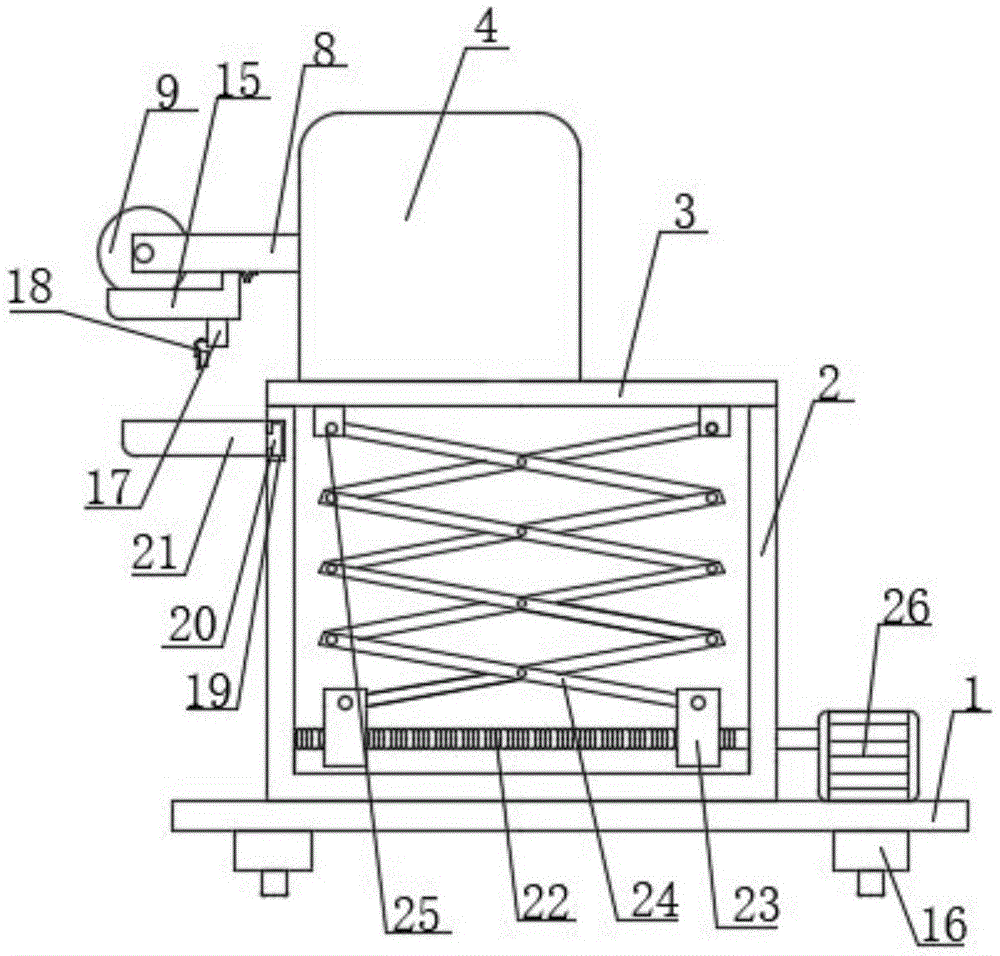

图1为本实用新型结构示意图；

图2为本实用新型粉刷箱结构示意图；

图3为本实用新型滚刷结构示意图。

其中，1、操作台；2、升降箱；3、顶板；4、粉刷箱；5、缺口；6、滑杆；7、活动板；8、连接杆；9、滚刷；10、第一电机；11、半齿齿轮；12、齿条板；13、限位块；14、弹簧；15、防滴斗；16、万向轮；17、流管；18、堵盖；19、T型滑槽；20、T型滑块；21、收集盒；22、螺杆；23、活动块；24、伸缩架；25、连接支架；26、第二电机。

具体实施方式

如图1-3所示，本实用新型实施例提供一种装修用防滴落滚刷，包括操作台1，操作台1的顶部固定连接有升降箱2，升降箱2的顶部设有顶板3，顶板3的顶部固定连接有粉刷箱4，粉刷箱4的一侧面开设有缺口5，粉刷箱4的内底壁固定连接有滑杆6，滑杆6的外表面滑动连接有活动板7，滑杆6的外表面固定连接有限位块13，活动板7的顶部连接有弹簧14，弹簧14套接在滑杆6的外表面，通过设置限位块13，来限制活动板7上升的最大高度，通过弹簧14的回弹，带动活动板7进行快速复位，活动板7的一侧面固定连接有两个连接杆8，两个连接杆8相互靠近的一侧面活动连接有滚刷9，粉刷箱4的内底壁固定连接有第一电机10，第一电机10的型号为200W-PL/PF060单段，第一电机10的输出端固定连接有半齿齿轮11，活动板7的底部固定连接有齿条板12，半齿齿轮11与齿条板12相啮合，通过启动第一电机10带动半齿齿轮11进行转动，当半齿齿轮11的齿轮面与齿条板12相啮合时，带动活动板7进行上升，当半齿齿轮11的齿轮面远离齿条板12时，活动板7由于自身的重量进行下降，从而使活动板7进行上下的往复运动，通过滚刷9上下的往复运动对墙面进行粉刷，通过机械驱动的方式来代替人工进行粉刷墙面，避免了粉刷高处时需要操作人员站在高处进行粉刷，增加了工作施工过程中的安全性。

连接杆8的底部固定连接有防滴斗15，防滴斗15的底部固定连接有流管17，流管17的外表面固定连接有连接带，连接带另一端固定连接有堵盖18，通过设置流管17，使得防滴斗15内部滴落的涂料排出防滴斗15的内部，通过设置堵盖18，便于关闭流管17的流通，升降箱2的一侧面设有收集盒21，防滴斗15设在收集盒21的正上方，收集盒21的一侧面固定连接有T型滑块20，升降箱2的一侧面开设有T型滑槽19，T型滑块20滑动连接在T型滑槽19的内部，通过设置T型滑槽19和T型滑块20，将T型滑块20从T型滑槽19的内部抽出，便于更换收集盒21，当滚刷9上的涂料滴落时，通过防滴斗15对滴落的涂料进行收集，收集涂料通过流管17，流向收集盒21的内部，防止涂料滴落在地面，对环境造成污染。

升降箱2的内侧壁活动连接有螺杆22，螺杆22的外表面螺纹连接有两个活动块23，两个活动块23的内圈螺纹方向相反，顶板3的底部固定连接有连接支架25，连接支架25的底部通过销轴固定铰接有伸缩架24，伸缩架24的底部与活动块23的顶部通过销轴固定铰接，通过螺杆22的转动，带动两个活动块23相互靠拢，通过挤压伸缩架24底部的两端，带动伸缩架24相外延伸，从而带动顶板3进行上升，来调节滚刷9粉刷的高度，螺杆22的一端贯穿升降箱2的内侧壁并延伸至升降箱2的外部，操作台1的顶部固定连接有第二电机26，第二电机26的型号为200W-PL/PF060单段，第二电机26的输出端与螺杆22的一端固定连接，通过启动第二电机26，便于驱动升降箱2内部的螺杆22进行转动，操作台1的底部固定连接有万向轮16，万向轮16分布在操作台1底部的四个边角处，通过设置万向轮16，来带动装置进行移动，对别的墙面进行粉刷。

在使用装修用防滴落滚刷时，先将第一电机10与第二电机26与市政电源相连接，将滚刷9涂抹上涂料，通过启动第一电机10，带动半齿齿轮11进行转动，当半齿齿轮11的齿轮面与齿条板12相啮合时，带动活动板7进行上升，当半齿齿轮11的齿轮面远离齿条板12时，活动板7由于自身的重量进行下降，从而使活动板7进行上下的往复运动，通过滚刷9上下的往复运动对墙面进行粉刷，当滚刷9上的涂料滴落时，通过防滴斗15对滴落的涂料进行收集，收集涂料通过流管17，流向收集盒21的内部，防止涂料滴落在地面，当需要对更高的高度进行粉刷时，通过启动第二电机26，来带动螺杆22进行转动，带动两个活动块23相互靠拢，通过挤压伸缩架24底部的两端，带动伸缩架24相外延伸，从而带动顶板3进行上升，来调节滚刷9粉刷的高度，当收集盒21内部的涂料收集到一定程度后，将T型滑块20从T型滑槽19的内部抽出，来对收集的涂料进行回收再次利用。
