技术领域

本实用新型涉及锁具技术领域，具体涉及一种智能锁的外执手反锁机构。

背景技术

锁具是指起封闭作用的器具，在日常的生产生活中应用非常广泛。门锁是锁具的一个重要分类，用于实现门体与门框间的锁固和分离，从而起到门禁作用。门锁的使用具有悠久的历史，自门锁产生到近代，一直为纯机械结构，即依托于机械结构间的配合发挥作用。随着电子工业的不断发展，近年来越来越多的门锁采用了电学控制方法，并引入了密码识别、指纹识别的多样化的识别手段。此类门锁在市面上称之为智能门锁。

对于智能锁而言，除了安全性之外，使用的便捷性也是其重要属性，现有技术中，常规门锁在进行锁闭时，需要手动将钥匙插入锁孔中，转动钥匙以实现锁闭动作；此外，还有部分门锁省去了手动插钥匙、转动的操作，而是采用反向转动外把手的方式执行锁闭，无论哪种模式，均需要进行手动操作，而无法实现关门后的自动落锁。

发明内容

本实用新型旨在针对现有技术的技术缺陷，提供一种智能锁的外执手反锁机构，以解决现有技术的智能锁无法在关门后自动落锁的技术问题。

为实现以上技术目的，本实用新型采用以下技术方案：

一种智能锁的外执手反锁机构，包括把手，指纹识别模块，门体，第一伞齿轮，握柄，第二伞齿轮，方芯，单舌锁芯，锁舌，方孔，盒体，销体，丝杆，丝杠升降台，顶杆，电机，门框，锁舌孔，按钮，销孔，指纹采集器，密码识别模块，密码键盘，其中把手固定连接在门体的外侧，在门体的内部设置有第一伞齿轮，在所述第一伞齿轮上固定连接有握柄，所述握柄的上端伸出至门体的外部，第二伞齿轮与第一伞齿轮啮合传动，所述第二伞齿轮上连接有方芯；在门体中还设置有单舌锁芯，所述单舌锁芯上具有锁舌和方孔，其中方芯插接在方孔中；在门体中还设置有盒体，丝杆固定连接在所述盒体中，在丝杆上连接有丝杠升降台，所述丝杠升降台由电机驱动，销体通过顶杆与丝杠升降台相连接，在盒体还设置有PLC控制器，所述PLC控制器与电机通信连接；门体铰接在门框上，在门框的内侧开设有锁舌孔和销孔，其中，锁舌孔与锁舌相配合，销孔与销体相配合，在锁舌孔中内置有按钮，按钮与所述PLC控制器通信连接；在门体中内置有指纹识别模块和密码识别模块，所述指纹识别模块和密码识别模块分别与所述PLC控制器通信连接，所述指纹识别模块包括指纹采集器，所述密码识别模块包括密码键盘，所述指纹采集器和密码键盘设置于把手上。

作为优选，所述销体有若干个，每个销体与一个销孔相配合。

作为优选，按钮与PLC控制器间的通信连接为无线通信连接；指纹识别模块与PLC控制器间的通信连接以及密码识别模块与PLC控制器间的通信连接均为有线通信连接。

作为优选，销体伸出至盒体的外部。

作为优选，还包括电源，所述电源分别为指纹识别模块、密码识别模块、电机供电。

在以上技术方案中，把手用于抓握；指纹识别模块用于采集指纹并与事先录入的指纹数据比对，并将比对结果向PLC控制器；密码识别模块用于输入密码并与事先录入的密码比对，并将比对结果向PLC控制器；指纹识别模块和密码识别模块为常规产品，可自市面购得；门体与门框规格相配合；第一伞齿轮在握柄驱动下转动，由于第一伞齿轮与第二伞齿轮啮合传动，而方芯连接在第二伞齿轮上，因而可通过握把驱动方芯转动，进而驱动单舌锁芯的锁舌；单舌锁芯为常规组件，可自市面购得；方孔用于插接方芯。盒体内为销体的驱动机构，销体用于插接在销孔以实现对门体的锁闭固定；丝杠升降台可在电机的驱动下在丝杆上平移，进而通过顶杆带动销体完成向销孔中的插接或拔出；锁舌孔中内置有按钮，当锁舌弹入锁舌孔后，触发按钮，向PLC控制器发送指令，驱动电机将销体推入销孔中，从而实现自动落锁功能；当需要开门时，抓握握柄使方芯转动，驱动锁舌脱离按钮，同时录入指纹或输入密码，当指纹或密码正确时，指纹识别模块或密码识别模块向PLC控制器发送指令，驱动电机将销体从销孔中抽出，完成开门动作。

本实用新型提供了一种智能锁的外执手反锁机构。该技术方案对门锁的内部结构进行了全新设计，摒弃了锁销与锁舌一体化的结构，采用单舌锁芯，并为锁销匹配了独立的驱动机构，在此基础上，于锁舌孔中内置了按钮，以锁舌弹入锁舌孔时的按压作用为指令，使电机驱动销体插入销孔，完成自动落锁。当需要开门时，抓握握柄使方芯转动，驱动锁舌脱离按钮，同时录入指纹或输入密码，当指纹或密码正确时，指纹识别模块或密码识别模块向PLC控制器发送指令，驱动电机将销体从销孔中抽出，完成开门动作。应用本实用新型，可实现外执手反锁机构的自动落锁功能，省去了手动反锁的操作，使用效果良好。

附图说明

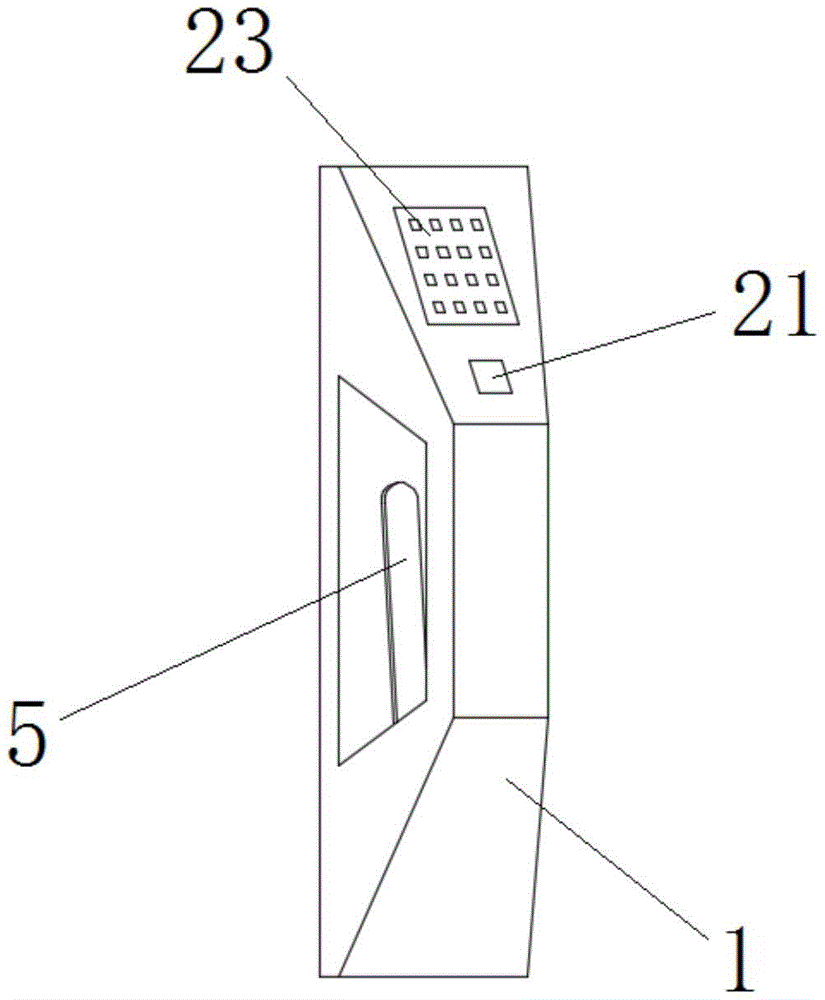

图1是本实用新型中把手外部结构的立体图；

图2是本实用新型中把手外部结构的左视图；

图3是本实用新型中把手及门体内部的结构示意图；

图4是本实用新型中单舌锁芯及盒体处的外部结构图；

图5是本实用新型中盒体内部的结构示意图；

图6是本实用新型中门框的局部结构示意图；

图中：

1、把手2、指纹识别模块3、门体4、第一伞齿轮

5、握柄6、第二伞齿轮7、方芯8、单舌锁芯

9、锁舌10、方孔11、盒体12、销体

13、丝杆14、丝杠升降台15、顶杆16、电机

17、门框18、锁舌孔19、按钮20、销孔

21、指纹采集器22、密码识别模块23、密码键盘。

具体实施方式

以下将对本实用新型的具体实施方式进行详细描述。为了避免过多不必要的细节，在以下实施例中对属于公知的结构或功能将不进行详细描述。以下实施例中所使用的近似性语言可用于定量表述，表明在不改变基本功能的情况下可允许数量有一定的变动。除有定义外，以下实施例中所用的技术和科学术语具有与本实用新型所属领域技术人员普遍理解的相同含义。

实施例1

一种智能锁的外执手反锁机构，如图1～6所示，包括把手1，指纹识别模块2，门体3，第一伞齿轮4，握柄5，第二伞齿轮6，方芯7，单舌锁芯8，锁舌9，方孔10，盒体11，销体12，丝杆13，丝杠升降台14，顶杆15，电机16，门框17，锁舌孔18，按钮19，销孔20，指纹采集器21，密码识别模块22，密码键盘23，其中把手1固定连接在门体3的外侧，在门体3的内部设置有第一伞齿轮4，在所述第一伞齿轮4上固定连接有握柄5，所述握柄5的上端伸出至门体3的外部，第二伞齿轮6与第一伞齿轮4啮合传动，所述第二伞齿轮6上连接有方芯7；在门体3中还设置有单舌锁芯8，所述单舌锁芯8上具有锁舌9和方孔10，其中方芯7插接在方孔10中；在门体3中还设置有盒体11，丝杆13固定连接在所述盒体11中，在丝杆13上连接有丝杠升降台14，所述丝杠升降台14由电机16驱动，销体12通过顶杆15与丝杠升降台14相连接，在盒体11还设置有PLC控制器，所述PLC控制器与电机16通信连接；门体3铰接在门框17上，在门框17的内侧开设有锁舌孔18和销孔20，其中，锁舌孔18与锁舌9相配合，销孔20与销体12相配合，在锁舌孔18中内置有按钮19，按钮19与所述PLC控制器通信连接；在门体3中内置有指纹识别模块2和密码识别模块22，所述指纹识别模块2和密码识别模块22分别与所述PLC控制器通信连接，所述指纹识别模块2包括指纹采集器21，所述密码识别模块22包括密码键盘23，所述指纹采集器21和密码键盘23设置于把手1上。

该装置的工作原理如下：把手1用于抓握；指纹识别模块2用于采集指纹并与事先录入的指纹数据比对，并将比对结果向PLC控制器；密码识别模块22用于输入密码并与事先录入的密码比对，并将比对结果向PLC控制器；指纹识别模块2和密码识别模块22为常规产品，可自市面购得；门体3与门框17规格相配合；第一伞齿轮4在握柄5驱动下转动，由于第一伞齿轮4与第二伞齿轮6啮合传动，而方芯7连接在第二伞齿轮6上，因而可通过握把5驱动方芯7转动，进而驱动单舌锁芯8的锁舌9；单舌锁芯8为常规组件，可自市面购得；方孔10用于插接方芯7。盒体11内为销体12的驱动机构，销体12用于插接在销孔20以实现对门体3的锁闭固定；丝杠升降台14可在电机16的驱动下在丝杆13上平移，进而通过顶杆15带动销体12完成向销孔20中的插接或拔出；锁舌孔18中内置有按钮19，当锁舌9弹入锁舌孔18后，触发按钮19，向PLC控制器发送指令，驱动电机16将销体12推入销孔20中，从而实现自动落锁功能；当需要开门时，抓握握柄5使方芯7转动，驱动锁舌9脱离按钮19，同时录入指纹或输入密码，当指纹或密码正确时，指纹识别模块2或密码识别模块22向PLC控制器发送指令，驱动电机16将销体12从销孔20中抽出，完成开门动作。

实施例2

一种智能锁的外执手反锁机构，如图1～6所示，包括把手1，指纹识别模块2，门体3，第一伞齿轮4，握柄5，第二伞齿轮6，方芯7，单舌锁芯8，锁舌9，方孔10，盒体11，销体12，丝杆13，丝杠升降台14，顶杆15，电机16，门框17，锁舌孔18，按钮19，销孔20，指纹采集器21，密码识别模块22，密码键盘23，其中把手1固定连接在门体3的外侧，在门体3的内部设置有第一伞齿轮4，在所述第一伞齿轮4上固定连接有握柄5，所述握柄5的上端伸出至门体3的外部，第二伞齿轮6与第一伞齿轮4啮合传动，所述第二伞齿轮6上连接有方芯7；在门体3中还设置有单舌锁芯8，所述单舌锁芯8上具有锁舌9和方孔10，其中方芯7插接在方孔10中；在门体3中还设置有盒体11，丝杆13固定连接在所述盒体11中，在丝杆13上连接有丝杠升降台14，所述丝杠升降台14由电机16驱动，销体12通过顶杆15与丝杠升降台14相连接，在盒体11还设置有PLC控制器，所述PLC控制器与电机16通信连接；门体3铰接在门框17上，在门框17的内侧开设有锁舌孔18和销孔20，其中，锁舌孔18与锁舌9相配合，销孔20与销体12相配合，在锁舌孔18中内置有按钮19，按钮19与所述PLC控制器通信连接；在门体3中内置有指纹识别模块2和密码识别模块22，所述指纹识别模块2和密码识别模块22分别与所述PLC控制器通信连接，所述指纹识别模块2包括指纹采集器21，所述密码识别模块22包括密码键盘23，所述指纹采集器21和密码键盘23设置于把手1上。其中，所述销体12有若干个，每个销体12与一个销孔20相配合。按钮19与PLC控制器间的通信连接为无线通信连接；指纹识别模块2与PLC控制器间的通信连接以及密码识别模块22与PLC控制器间的通信连接均为有线通信连接。销体12伸出至盒体11的外部。还包括电源，所述电源分别为指纹识别模块2、密码识别模块22、电机16供电。

以上对本实用新型的实施例进行了详细说明，但所述内容仅为本实用新型的较佳实施例，并不用以限制本实用新型。凡在本实用新型的申请范围内所做的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
