技术领域

本实用新型属于耳鼻喉科技术领域，具体涉及一种耳鼻喉科药品干燥装置。

背景技术

耳鼻咽喉为人体头面部对外开放的始端，易受环境、物理、化学、生物因素的不良刺激而出现结构和功能障碍。其中以各种炎性病变居多。各种治疗手段被广泛应用，药物治疗是其中十分重要的组成部，耳鼻喉科药物在进行制造时需要进行干燥，现有的干燥装置在进行干燥时干燥效率低，且干燥不均匀，不充分，不仅影响后续的加工生产，且影响到药物的质量和存储。为此，我们提出一种耳鼻喉科药品干燥装置，以解决上述背景技术中提到的问题。

实用新型内容

本实用新型的目的在于提供一种耳鼻喉科药品干燥装置，干燥更加彻底均匀，增加药物的质量，不影响存储，且干燥效率高，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种耳鼻喉科药品干燥装置，包括装置本体，所述装置本体的底端设有电机，所述电机的输出端转动连接有转动杆，所述转动杆的侧面设有转动块，所述装置本体的内部设有承载板，所述承载板的中部设有椭圆孔，所述承载板的内部设有透气孔，所述承载板的下端设有滑块，所述装置本体的内部设有与滑块相匹配的滑槽，所述承载板的侧面通过弹簧与装置本体的内壁连接，所述装置本体的底端安装有空气加热器，所述空气加热器的进气端连接有空气过滤器，所述空气加热器的出气端通过管道连接有出气嘴。

优选的，所述装置本体的下部设有固定板，且所述转动杆通过转动轴承安装在固定板的内侧和装置本体的顶部。

优选的，所述固定板的内部设有通孔，且所述出气嘴固定在通孔的内部。

优选的，所述转动块设置在椭圆孔的内部。

优选的，所述转动块呈椭圆设置，且所述转动块的长半径设置在椭圆孔的长半径和短半径之间。

优选的，所述承载板至少设有两组，且所述承载板等距设置在装置本体的内部。

与现有技术相比，本实用新型的有益效果是：

1、通过将承载板活动安装在装置本体的内壁，且在转动杆的外侧设有转动块，同时将转动块设置在椭圆孔的内部，该组合结构可以使承载板在装置本体的内部进行持续的振动，对药物进行翻滚，有效的增加药物的干燥效率，且干燥更加均匀彻底；

2、通过在装置本体的内部设有多组承载板，同时在每组承载板的内部均设有透气孔，该组合结构使热气对每个承载板上的药物进行干燥，增加药物的干燥效率；

3、本实用新型结构简单，干燥快速，干燥均匀彻底，使用安全方便。

附图说明

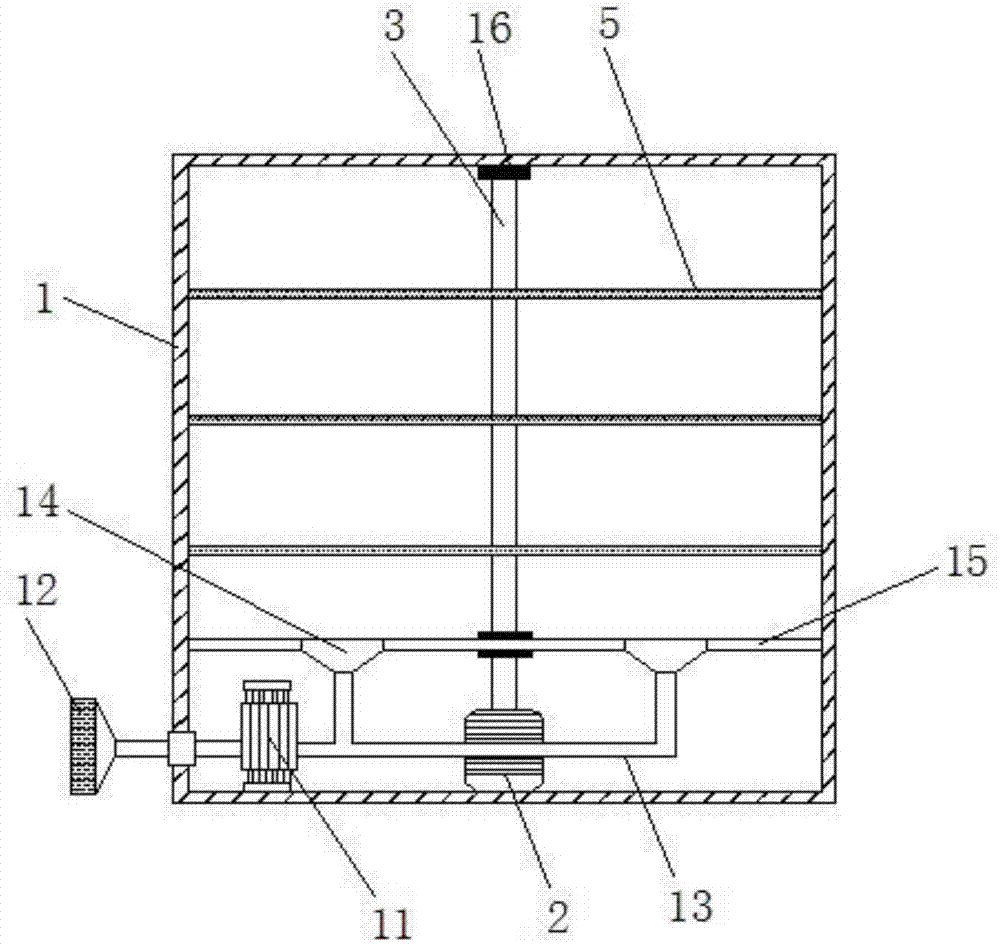

图1为本实用新型的结构示意图；

图2为本实用新型的承载板与装置本体的结构示意图；

图3为本实用新型的承载板的结构示意图；

图4为本实用新型的转动杆的结构示意图。

图中：1装置本体、2电机、3转动杆、4转动块、5承载板、6椭圆孔、7透气孔、8滑块、9滑槽、10弹簧、11空气加热器、12空气过滤器、13管道、14出气嘴、15固定板、16转动轴承。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供的一种技术方案：一种耳鼻喉科药品干燥装置，包括装置本体1，所述装置本体1的底端设有电机2，所述电机2的输出端转动连接有转动杆3，所述转动杆3的侧面设有转动块4，所述装置本体1的内部设有承载板5，所述承载板5的中部设有椭圆孔6，所述承载板5的内部设有透气孔7，所述承载板5的下端设有滑块8，所述装置本体1的内部设有与滑块8相匹配的滑槽9，所述承载板5的侧面通过弹簧10与装置本体1的内壁连接，所述装置本体1的底端安装有空气加热器11，所述空气加热器11的进气端连接有空气过滤器12，所述空气加热器11的出气端通过管道13连接有出气嘴14。

具体的，所述装置本体1的下部设有固定板15，且所述转动杆3通过转动轴承16安装在固定板15的内侧和装置本体1的顶部，便于转动杆3的安装和旋转。

具体的，所述固定板15的内部设有通孔，且所述出气嘴14固定在通孔的内部，用于出气嘴14的固定。

具体的，所述转动块4设置在椭圆孔6的内部，可以使转动块4带动椭圆孔6位移，进而使承载板5发生振动，使干燥更加均匀和彻底。

具体的，所述转动块4呈椭圆设置，且所述转动块4的长半径设置在椭圆孔6的长半径和短半径之间，能够保证转动块4与椭圆孔6进行挤压振动。

具体的，所述承载板5至少设有两组，且所述承载板5等距设置在装置本体1的内部，增加干燥药物的存放量，增加干燥效率。

工作原理：使用时，通过将承载板5活动安装在装置本体1的内壁，且在转动杆3的外侧设有转动块4，同时将转动块4设置在椭圆孔6的内部，该组合结构可以使承载板5在装置本体1的内部进行持续的振动，对药物进行翻滚，有效的增加药物的干燥效率，且干燥更加均匀彻底，通过在装置本体1的内部设有多组承载板5，同时在每组承载板5的内部均设有透气孔7，该组合结构使热气对每个承载板5上的药物进行干燥，增加药物的干燥效率，本实用新型结构简单，干燥快速，干燥均匀彻底，使用安全方便。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
