技术领域

本实用新型涉及电工用具存放技术领域，尤其涉及一种电工用具存储箱。

背景技术

电工用具存储箱是一种能够存放不同工具的容器，以便于对电力设备进行维修，此外通过存储箱能够对电工用具进行防护，防止空气中的杂质对电工用具的表面造成腐蚀，导致电工用具的受用寿命降低。

但是，现有的存储箱在对电工用具进行存储时，为了提高存储箱的存储容积，通常在存储箱的两面均放置有电工用具，但是，这样可能会导致电工用具之间发生碰撞，对电工用具的表面造成磨损，此外，在对电工用具进行存储时，可能会由于碰撞导致电工用具从存储箱的内部脱落。因此，亟需设计一种电工用具存储箱来解决此类问题。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种电工用具存储箱。

为了实现上述目的，本实用新型采用了如下技术方案：

一种电工用具存储箱，包括存储箱本体，所述存储箱本体底部内壁的两侧均开有矩形槽，且两个矩形槽的内壁均滚动连接有滚珠，所述滚珠的外壁滚动连接有收纳盒，且收纳盒的底部内壁设置有等距离分布的防撞软板，所述收纳盒的两侧外壁均设置有滑板，所述收纳盒的一侧外壁设置有固定板，且固定板的一侧外壁位于中间的位置设置有拉环，所述存储箱本体的一侧外壁靠近底部的位置开有抽拉口，且抽拉口与收纳盒之间形成滑动连接，所述存储箱本体的内壁靠近中间的位置设置有支撑板，且支撑板的顶部外壁开有等距离分布的收纳槽，所述收纳槽的底部内壁设置有等距离分布的凸块，所述存储箱本体的两侧内壁靠近顶部的位置均设置有放置板，且放置板的顶部外壁开有等距离分布的放置槽，所述放置槽的两侧内壁和收纳槽的两侧内壁均胶接有挤压海绵，两个所述放置板的底部外壁均胶接有防护垫。

作为本实用新型再进一步的方案：所述存储箱本体顶部外壁的一侧铰接有箱盖，且箱盖的顶部外壁位于中间的位置设置有把手，把手的外壁套接有防滑套。

作为本实用新型再进一步的方案：所述箱盖的底部外壁设置有固定环，且固定环的两侧内壁均开有矩形口。

作为本实用新型再进一步的方案：两个所述矩形口的内壁均滑动连接有滑块，且两个滑块的一侧外壁均设置有第一支撑杆。

作为本实用新型再进一步的方案：所述存储箱本体的两侧内壁靠近顶部的位置均转动连接有第二支撑杆，且两个第二支撑杆与两个第一支撑杆之间形成转动连接。

作为本实用新型再进一步的方案：所述存储箱本体的两侧内壁靠近底部的位置均开有矩形滑槽，且两个矩形滑槽的内壁与两个滑板之间形成滑动连接。

作为本实用新型再进一步的方案：所述箱盖的底部外壁胶接有防撞海绵，且防撞海绵一侧外壁的两端均设置有收纳袋。

本实用新型的有益效果为：

1.通过设置的收纳盒和防撞软板，使得存储箱能够对电工用具进行保护，防止由于振动导致电工用具与存储箱之间发生碰撞对电工用具造成磨损，此外通过防撞软板能够将电工用具隔开，防止由于晃动导致电工用具之间发生碰撞使电工用具的表面受到磨损；

2.通过设置的放置槽、收纳槽和挤压海绵，能够对不同大小的工具进行固定，以便于增大存储箱与电工用具之间的摩擦力，防止由于振动导致工具从存储箱的内部脱落；

3.通过设置的矩形口、滑块、第一支撑杆和第二支撑杆，能够对存储箱的箱盖进行保护，防止打开箱盖时由于自身的重力导致箱盖从存储箱上脱落对箱盖造成损坏，此外，通过第一支撑杆和第二支撑杆能够对箱盖的打开角度进行调节。

附图说明

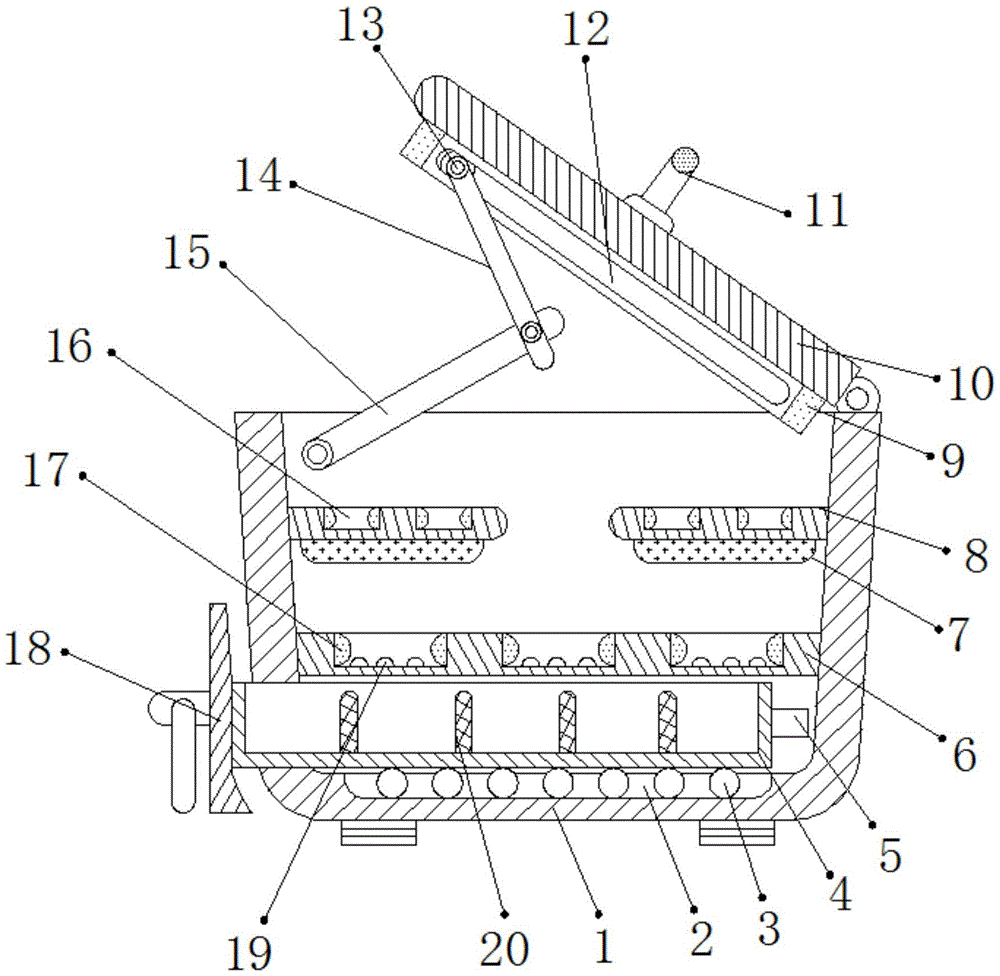

图1为本实用新型提出的一种电工用具存储箱的剖视结构示意图；

图2为本实用新型提出的一种电工用具存储箱的箱盖结构示意图；

图3为本实用新型提出的一种电工用具存储箱的侧视结构示意图。

图中：1存储箱本体、2矩形槽、3滚珠、4收纳盒、5矩形滑槽、6支撑板、7防护垫、8放置板、9固定环、10箱盖、11把手、12矩形口、13滑块、14第一支撑杆、15第二支撑杆、16放置槽、17挤压海绵、18固定板、19凸块、20防撞软板、21收纳袋、22防撞海绵。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-3，一种电工用具存储箱，包括存储箱本体1，存储箱本体1底部内壁的两侧均开有矩形槽2，且两个矩形槽2的内壁均滚动连接有滚珠3，滚珠3的外壁滚动连接有收纳盒4，且收纳盒4的底部内壁通过螺栓连接有等距离分布的防撞软板20，收纳盒4的两侧外壁均通过螺栓连接有滑板，收纳盒4的一侧外壁通过螺栓连接有固定板18，且固定板18的一侧外壁位于中间的位置设置有拉环，存储箱本体1的一侧外壁靠近底部的位置开有抽拉口，且抽拉口与收纳盒4之间形成滑动连接，存储箱本体1的内壁靠近中间的位置通过螺栓连接有支撑板6，且支撑板6的顶部外壁开有等距离分布的收纳槽，收纳槽的底部内壁设置有等距离分布的凸块19，存储箱本体1的两侧内壁靠近顶部的位置均通过螺栓连接有放置板8，且放置板8的顶部外壁开有等距离分布的放置槽16，放置槽16的两侧内壁和收纳槽的两侧内壁均胶接有挤压海绵17，两个放置板8的底部外壁均胶接有防护垫7。

本实用新型中，存储箱本体1顶部外壁的一侧铰接有箱盖10，且箱盖10的顶部外壁位于中间的位置通过螺栓连接有把手11，把手11的外壁套接有防滑套，箱盖10的底部外壁通过螺栓连接有固定环9，且固定环9的两侧内壁均开有矩形口12，两个矩形口12的内壁均滑动连接有滑块13，且两个滑块13的一侧外壁均通过螺栓连接有第一支撑杆14，存储箱本体1的两侧内壁靠近顶部的位置均转动连接有第二支撑杆15，且两个第二支撑杆15与两个第一支撑杆14之间形成转动连接，存储箱本体1的两侧内壁靠近底部的位置均开有矩形滑槽5，且两个矩形滑槽5的内壁与两个滑板之间形成滑动连接，箱盖10的底部外壁胶接有防撞海绵22，且防撞海绵22一侧外壁的两端均设置有收纳袋21。

工作原理：使用时，通过把手11将箱盖10打开，通过第一支撑杆14和第二支撑杆15对箱盖10的打开角度进行调节，此外能够对箱盖10进行保护，防止打开箱盖10时由于自身的重力导致箱盖10从存储箱本体1上脱落对箱盖10造成损坏，打开完成后，将不同类型的电工用具分别放置在收纳袋21、放置槽16、收纳槽和收纳盒4的内部，通过防撞软板20能够将电工用具隔开，防止由于晃动导致电工用具之间发生碰撞使电工用具的表面受到磨损，通过挤压海绵17能够对不同大小的工具进行固定，通过拉环能够对收纳盒4内部的工具进行拿取，放置完成后，关闭箱盖10。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
