技术领域

本实用新型涉及一种医疗设备，具体是一种耳科手术架。

背景技术

耳部外伤、外耳炎、中耳炎、中耳积水、中耳珍珠瘤、听力障碍、耳鸣、眩晕、突发性耳聋、耳咽管阻塞、助听器选配、人工电子耳手术、听力语言训练。耳真菌病又称真菌性外耳炎，系真菌引起的急性、亚急性或慢性耳廓及外耳道感染。是一种常见病，占耳感染的15％～20％。是真菌感染所致。这类感染又称耳癣，引起耳廓感染的真菌主要是皮肤癣菌如红色毛癣菌、石青样毛癣菌及羊毛状小孢子菌等。临床表现为耳廓癣，外耳道真菌病。耳廓癣用复方雷琐辛搽剂或眯康唑霜等，外耳道真菌病宜先清除痂片和耵聍。然后外用制霉菌素软膏。在该种疾病的检查过程中，由于病人长时间头部保持一个姿势，会有轻微移动或者由于病人害怕不能很好的固定住头部，给医生在检查过程中带了了很多不便利。

实用新型内容

针对上述现有技术的不足，本实用新型要解决的技术问题是提供一种可以固定患者头部的耳科手术架。

为解决上述技术问题，本实用新型提供了如下技术方案：

一种耳科手术架，包括护罩、支板、底座和顶板；所述护罩上方固定连接固定板；所述固定板上方通过伸缩杆固定在顶板下侧；所述顶板左右下方焊接支板；所述支板下端焊接底座；所述护罩与人体头部形状相对应，护罩左右侧上方设有漏耳孔，护罩内部上方设置尼龙带，护罩外侧左右侧壁上固定连接定位板；所述漏耳孔左右侧支板上固定连接照明灯；所述定位板另一端伸入滑道内部，定位板呈T形设置；所述滑道固定在支板内侧，滑道呈矩形且内部中空设置。

作为本实用新型进一步的改进方案：所述护罩内侧壁上设置海绵层。

作为本实用新型再进一步的改进方案：所述护罩前方设置透明玻璃板。

与现有技术相比，本实用新型的有益效果是：

本实用新型护罩采用人体工程学设计的护罩可以对患者头部进行固定，防止患者因害怕乱动影响手术；本实用新型在护罩前方设置透明玻璃板，使患者看到外部环境，不至于因患者无法视物导致内心恐慌。

附图说明

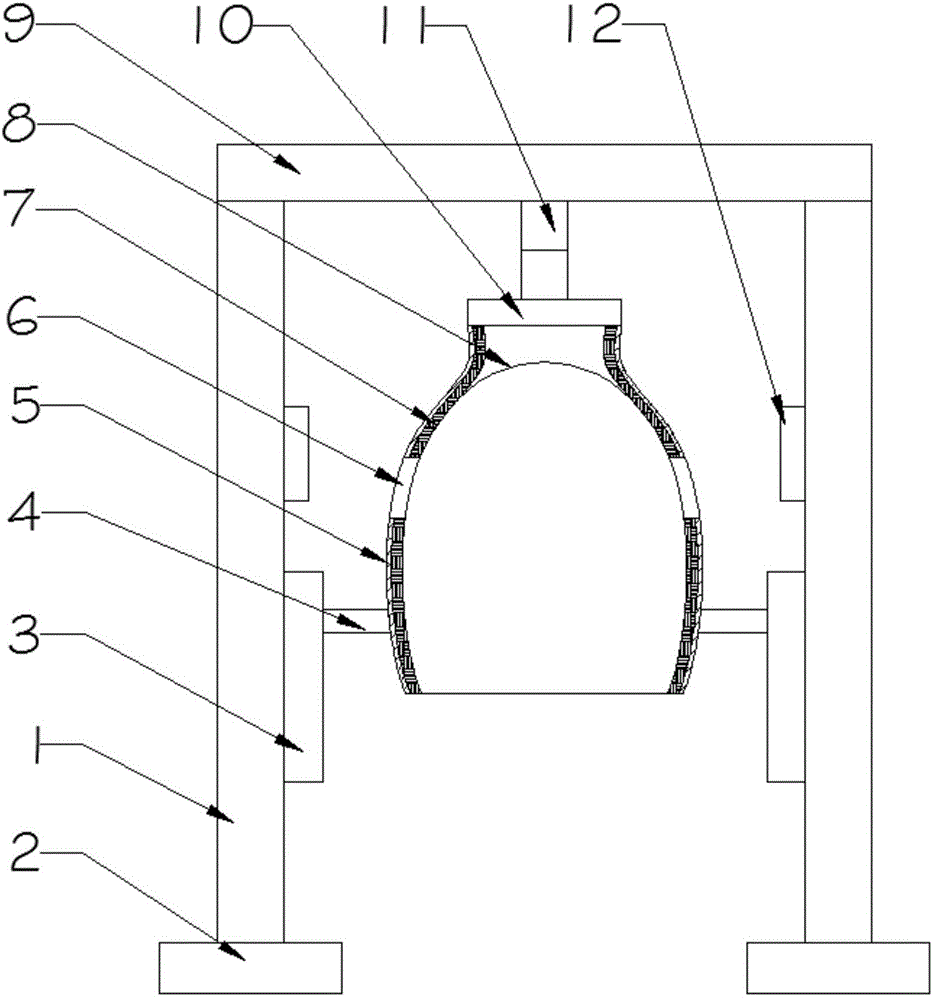

图1为一种耳科手术架的结构示意图；

图2为一种耳科手术架中滑道的结构示意图；

图3为一种耳科手术架中定位板的结构示意图；

图4为一种耳科手术架中护罩的主视图示意图；

图中：1-支板、2-底座、3-滑道、4-定位板、5-护罩、6-漏耳孔、7-海绵层、8-尼龙带、9-顶板、10-固定板、11-伸缩杆、12-照明灯、13-滑槽、14-透明玻璃板。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

下面详细描述本专利的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，仅用于解释本专利，而不能理解为对本专利的限制。

在本专利的描述中，需要理解的是，术语“中心”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本专利和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本专利的限制。

在本专利的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“设置”应做广义理解，例如，可以是固定相连、设置，也可以是可拆卸连接、设置，或一体地连接、设置。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本专利中的具体含义。

请参阅图1、图2和图3，本实施例提供了一种耳科手术架，包括护罩5、支板1、底座2和顶板9；所述护罩5上方固定连接固定板10；所述固定板10上方通过伸缩杆11固定在顶板9下侧；所述顶板9左右下方焊接支板1；所述支板1下端焊接底座2；所述护罩5与人体头部形状相对应，护罩5内侧壁上设置海绵层7，在做耳科手术时，使头部与面部触感舒适，护罩5左右侧上方设有漏耳孔6，护罩5内部上方设置尼龙带8，对头顶进行定位，护罩5外侧左右侧壁上固定连接定位板4；所述漏耳孔6左右侧支板1上固定连接照明灯12；所述定位板4另一端伸入滑道3内部，定位板4呈T形设置；所述滑道3固定在支板1内侧，滑道3呈矩形且内部中空设置，滑道3右侧设置滑槽13，调节伸缩杆11配合T形定位板4对护罩5进行位置的固定，防止在做手术时护罩5左右摆动，影响手术的正常进行。

请参阅图4，本实用新型中，所述护罩5前方设置透明玻璃板14，透明玻璃板14可以使患者看到外部环境，不至于因患者无法视物导致内心恐慌。

患者在做耳科手术时，调节伸缩杆只合适高度，将患者头部至于护罩内，调整姿势使耳朵从漏耳孔漏出便于手术正常进行。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下做出各种变化。
