技术领域

本实用新型涉及封胶装置技术领域，具体为一种小型可加热的封胶头。

背景技术

封胶机又称涂胶机、滴胶机、打胶机、灌胶机等，专门对流体进行控制，并将流体点滴、涂覆于产品表面或产品内部的机器，可实现三维、四维路径点胶，精确定位，精准控胶，不拉丝，不漏胶，不滴胶，点胶机主要用于产品工艺中的胶水、油漆以及其他液体精确点、注、涂、点滴到每个产品精确位置，可以用来实现打点、画线、圆型或弧型，在现有技术中，点胶机由于一般均采用气泵提供压力进行点胶，然而滴胶时有时造成胶头堵塞，封胶头都不可加热，造成胶水侧漏，进而造成胶液的浪费，需要研发一种可加热，防止胶体堵塞的封胶头。

实用新型内容

本实用新型的目的在于提供一种小型可加热的封胶头，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种小型可加热的封胶头，包括胶头壳体，所述胶头壳体的内部设有第一安装室，且第一安装室的内部固定安装有电磁铁，所述第一安装室的下方设有衔铁芯，且衔铁芯的底部固定安装有球阀,所述胶头壳体内部球阀的下方设有第二安装室，所述第二安装室的内部设有阀柱，所述阀柱的底部固定安装喷柱,且喷柱的外侧壁固定安装有导热线圈，所述喷柱的底部固定安装有喷头。

优选的，所述胶头壳体的底部转动安装有安装头，且安装头的底部固定安装有出胶头。

优选的，所述胶头壳体的顶部固定安装有衔接头，且胶头壳体的表面涂覆有防锈蚀涂层。

优选的，所述阀柱的周围固定安装有回流弹簧，且回流弹簧采用不锈钢金属制成。

优选的，所述衔铁芯、球阀、喷柱、喷头、阀柱采用钨合金制成。

与现有技术相比，本实用新型的有益效果是：该可加热的封胶头相对于传统的封胶体，本装置设置有导热线圈，使本装置具有加热的功能，使喷柱内的胶水溶解，使喷头不被堵塞，加快装置的工作效率，提高装置的工作质量，提高了装置的实用性，使工作人员对装置后期维护更加便捷，减小了工作人员的工作量，设置有回流弹簧，防止装置压力过大出现意外，起到了保护装置的作用，延长了装置的使用寿命，设置有球阀，使胶水可以顺畅的进入喷柱，提高了装置的实用性，加快了工作效率，设置有衔接头，使封胶体可以更加牢固了与装置连接，提高了装置的实用性。

附图说明

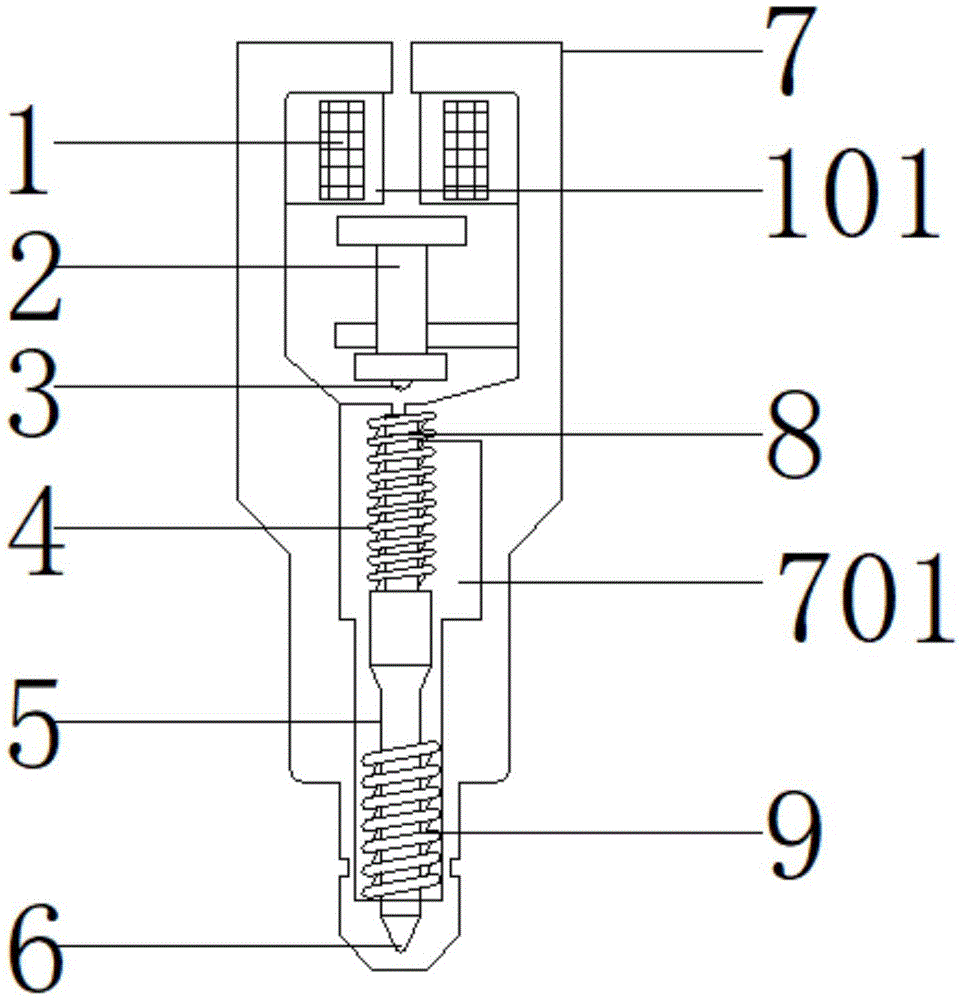

图1为本实用新型的胶头壳体剖面结构示意图；

图2为本实用新型的整体正面结构示意图；

图3为本实用新型导热线圈局部结构示意图。

图中：1、电磁铁；101、第一安装室；2、衔铁芯；3、球阀；4、回流弹簧；5、喷柱；6、喷头；7、胶头壳体；701、第二安装室；8、阀柱；9、导热线圈；10、安装头；11、衔接头；12、出胶头。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在本实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

请参阅图1-3，本实用新型提供的一种实施例:一种小型可加热的封胶头，包括胶头壳体7，胶头壳体7的内部设有第一安装室101，且第一安装室101的内部固定安装有电磁铁1，电磁铁1铁芯的外部缠绕与其功率相匹配的导电绕组，这种通有电流的线圈像磁铁一样具有磁性，另外，为了使电磁铁断电立即消磁，我们往往采用消磁较快的的软铁或硅钢材料来制作，第一安装室101的下方设有衔铁芯2，且衔铁芯2的底部固定安装有球阀3,衔铁芯2将胶水通过通道送入阀柱8，胶头壳体7内部球阀3的下方设有第二安装室701，第二安装室701的内部设有阀柱8，阀柱8的底部固定安装喷柱5,且喷柱5的外侧壁固定安装有导热线圈9，导热线圈9将喷柱5内的胶水进行加热，使胶水不会造成凝固，喷柱5的底部固定安装有喷头6，胶水从喷头6喷出。

进一步，胶头壳体7的底部转动安装有安装头10，且安装头10的底部固定安装有出胶头12。实施例中，安装头10与胶头壳体7可拆卸连接，胶水从出胶头12排出。

进一步，胶头壳体7的顶部固定安装有衔接头11，且胶头壳体7的表面涂覆有防锈蚀涂层。实施例中，防锈蚀涂层防止胶头壳体7被氧化，延长了装置的使用寿命。

进一步，阀柱8的周围固定安装有回流弹簧4，且回流弹簧4采用不锈钢金属制成。实施例中，回流弹簧4防止装置压力过大出现意外，材质采用不锈钢金属，延长了装置的使用寿命。

进一步，衔铁芯2、球阀3、喷柱5、喷头6、阀柱8皆采用钨合金制成。实施例中，钨合金是以钨为基加入其他元素组成的合金，在金属中，钨的熔点最高，高温强度和抗蠕变性能以及导热、导电和电子发射性能都好。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
