技术领域

本实用新型涉及灯座固定技术领域，具体为一种日光灯灯座固定装置。

背景技术

日光灯又称之为荧光灯，20世纪50年代以后，荧光灯大都采用卤磷酸钙，俗称卤粉，卤粉价格便宜，但发光效率不够高，热稳定性差，光衰较大，光通维持率低，因此，它不适用于细管径紧凑型荧光灯中。

现有专利(公告号为CN201020624862.9)及日光灯灯座固定装置，此专利易于拆卸、更换和维修日光灯，通过设置防水、防潮、防爆的胶套，可对于使用易燃、易爆制冷剂的冷柜、冰箱起到防爆作用，但是并未考虑日光灯发热于外部冷气接触出现冷凝的情况。

因此，我们提出一种日光灯灯座固定装置，通过分层并加以密封，避免热量于冷气出现冷凝水的出现影响，日光灯的正常工作。

实用新型内容

本实用新型的目的在于提供一种日光灯灯座固定装置，解决了背景技术中所提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种日光灯灯座固定装置，包括灯座，所述灯座顶面切割有环形凹槽，所述凹槽卡合有外灯罩，所述外灯罩外壁顶部一体塑形有固定块，所述固定块顶面开凿有固定孔。

作为本实用新型的一种优选实施方式，所述灯座内中部卡合安装有日光灯座，所述日光灯座顶端一体成型有换环形密封环，所述密封环内转动连接有日光灯。

作为本实用新型的一种优选实施方式，所述密封环外壁嵌套有内灯罩。

作为本实用新型的一种优选实施方式，所述灯座四角通过钻头打孔有螺纹孔。

作为本实用新型的一种优选实施方式，所述灯座底端一体塑形有卡块。

与现有技术相比，本实用新型的有益效果如下：

1.本实用新型的日光灯灯座固定装置，通过内灯罩和外灯罩的设置，通过内灯罩卡合密封环，通过外灯罩对应凹槽卡合，使得内灯罩和外灯罩形成空层，通过当日光灯点亮时产生了热量限制于内灯罩内，而冷气位于外灯罩外部可以有效地减少热量和冷气接触产生冷凝水。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

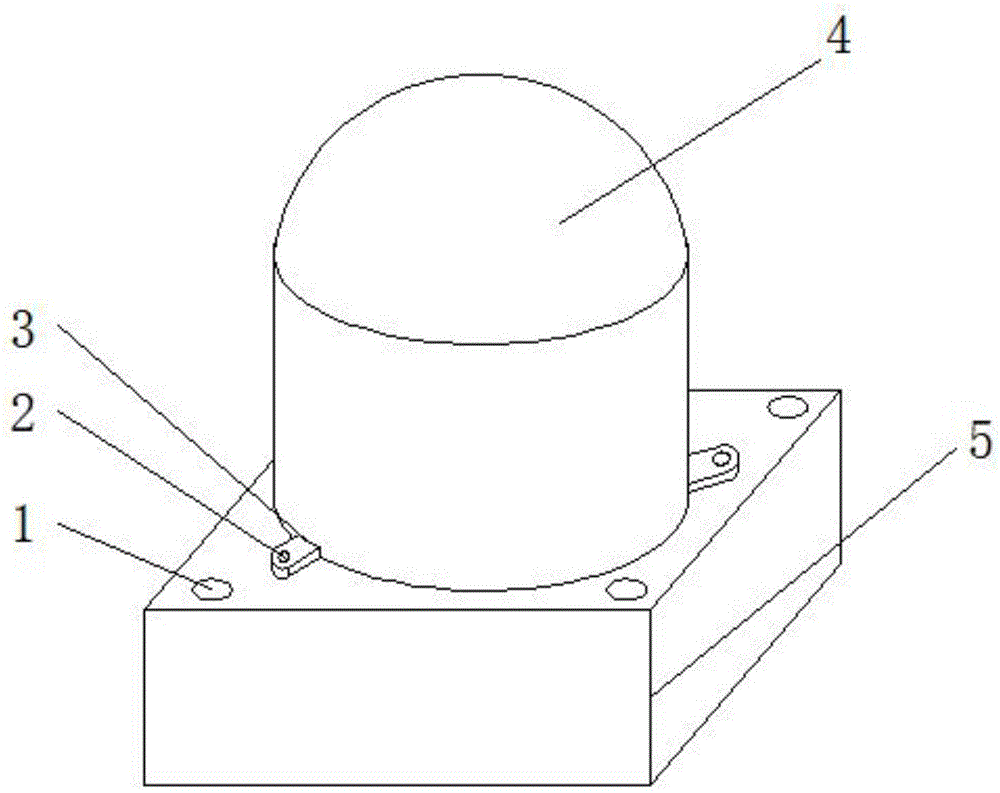

图1为本实用新型日光灯灯座固定装置的整体结构示意图；

图2为本实用新型日光灯灯座固定装置的结构剖面图。

图中：螺纹孔1；固定孔2；固定块3；外灯罩4；灯座5；日光灯座6；密封环7；日光灯8；内灯罩9；卡块10；凹槽11。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“设置”应做广义理解，例如，可以是固定相连、设置，也可以是可拆卸连接、设置，或一体地连接、设置；本实用新型中提供的用电器的型号仅供参考。对于本领域的普通技术人员而言，可以根据实际使用情况更换功能相同的不同型号用电器，对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

请参阅图1-2，本实用新型提供一种技术方案：一种日光灯灯座固定装置，包括灯座5，所述灯座5顶面切割有环形凹槽11，所述凹槽11卡合有外灯罩4，所述外灯罩4外壁顶部一体塑形有固定块3，所述固定块3顶面开凿有固定孔2。

本实施例中请参阅图1和图2通过外灯罩4卡合凹槽11，使得外灯罩4将冷气隔绝于外灯罩4外部。

其中，所述灯座5内中部卡合安装有日光灯座6，所述日光灯座6顶端一体成型有换环形密封环7，所述密封环7内转动连接有日光灯8。

本实施例中请参阅图1通过将日光灯8对应密封环7转动连接。

其中，所述密封环7外壁嵌套有内灯罩9。

本实施例中请参阅图1和图2通过内灯罩9卡合密封环7，通过外灯罩4对应凹槽11卡合，使得内灯罩9和外灯罩4形成空层，通过当日光灯8点亮时产生了热量限制于内灯罩9内，而冷气位于外灯罩4外部可以有效地减少热量和冷气接触产生冷凝水。

其中，所述灯座5四角通过钻头打孔有螺纹孔1。

本实施例中请参阅图1和图2通过灯座5四角通过钻头打孔有螺纹孔1，通过外部螺杆转动连接螺纹孔1将灯座5固定。

其中，所述灯座5底端一体塑形有卡块10。

本实施例中请参阅图1和图2通过灯座5底端一体塑形有卡块10，通过将卡块10对应外部卡槽进行卡合。

需要说明的是，本实用新型为一种日光灯灯座固定装置，包括螺纹孔1、固定孔2、固定块3、外灯罩4、灯座5、日光灯座6、密封环7、日光灯8、内灯罩9、卡块10和凹槽11部件均为通用标准件或本领域技术人员知晓的的部件，其结构和原理都为本领域技术人员可通过技术手册得知或通过常规实验方法获知，工作时通过内灯罩9卡合密封环7，通过外灯罩4对应凹槽11卡合，使得内灯罩9和外灯罩4形成空层，通过当日光灯8点亮时产生了热量限制于内灯罩9内，而冷气位于外灯罩4外部，然后通过将卡块10对应外部卡槽进行卡合，再使用外部螺杆转动连接螺纹孔1将灯座5固定。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点，对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
