技术领域

本实用新型涉及传送技术领域，尤其涉及一种工程用传送装置。

背景技术

传送装置是指将一个物品从一个位置，运输到另一个位置的装置，在工程施工中需要经常使用传送装置，但是现有的工程用传送装置不便于调节角度和高度，为此我们提出了一种工程用传送装置。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种工程用传送装置。

为了实现上述目的，本实用新型采用了如下技术方案：

设计一种工程用传送装置，包括传送仓和底板，所述传送仓内壁两侧均活动连接有多个传送转轴，其中一个所述传送转轴通过转动机构相连接，所述传送转轴上配合安装有输送带，所述底板上方两侧均固定有套管，所述传送仓底部四角处均转动连接有插杆，且插杆插设在套管内，所述套管两侧均开设有多个限位孔，所述插杆下方一侧开设有插孔，所述传送仓底部一侧中间固定有连接杆，所述连接杆一端固定有挡板，所述挡板两侧均开设有凹槽，所述凹槽一侧开设有滑孔，所述凹槽内插设有限位杆一端，所述限位杆另一端穿过限位孔和插孔并向外延伸，所述限位杆插设在凹槽内的一侧固定有滑板，所述滑板一端穿过滑孔并向外延伸。

优选的，所述转动机构包括电机支撑板，所述电机支撑板固定在传送仓的一侧，所述电机支撑板上安装有电机，所述电机一侧连接有转轴一端，所述转轴的另一端穿过传送仓与传送转轴相连接。

优选的，所述底板底部固定有防滑垫。

优选的，所述滑板一侧开设有防滑纹。

优选的，所述传送仓底部四角处均固定有连接板，所述连接板上开设有圆孔，两个所述底板上方两侧均固定有滑杆，所述滑杆一端穿过圆孔并固定有限位板。

本实用新型提出的一种工程用传送装置，有益效果在于：该传送装置通过转动机构带动传送转轴进行转动，传送转轴进行转动便能够让输送带进行移动，便能够对物料进行传送，通过将限位杆插设在不同高度的限位孔内来对传送仓的高度和角度来进行调节，需要进行调节时，先拉动滑板将限位杆拉离限位孔，再将插杆在套管内进行移动，移动到合适的高度时，再将限位杆插设限位孔内即可。

附图说明

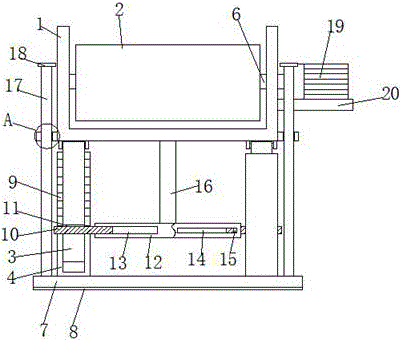

图1为本实用新型提出的一种工程用传送装置的主视结构示意图；

图2为本实用新型提出的一种工程用传送装置的侧视结构示意图；

图3为本实用新型提出的一种工程用传送装置的A部放大结构示意图。

图中：传送仓1、输送带2、插杆3、套管4、传送转轴5、转轴6、底板7、防滑垫8、限位孔9、限位杆10、插孔11、挡板12、凹槽13、滑孔14、滑板15、连接杆16、滑杆17、限位板18、电机19、支撑板20、连接板21、圆孔22。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

实施例1

参照图1-3，一种工程用传送装置，包括传送仓1和底板7，底板7底部固定有防滑垫8，传送仓1内壁两侧均活动连接有多个传送转轴5，其中一个传送转轴5通过转动机构相连接，传送转轴5上配合安装有输送带2，转动机构包括电机支撑板20，电机支撑板20固定在传送仓1的一侧，电机支撑板20上安装有电机19，电机19一侧连接有转轴6一端，转轴6的另一端穿过传送仓1与传送转轴5相连接，通过转动机构带动传送转轴5进行转动，传送转轴5进行转动便能够带动输送带2进行移动，便能够对物料进行传送。

底板7上方两侧均固定有套管4，传送仓1底部四角处均转动连接有插杆3，且插杆3插设在套管4内，套管4两侧均开设有多个限位孔9，插杆3下方一侧开设有插孔11，传送仓1底部一侧中间固定有连接杆16，连接杆16一端1固定有挡板12，挡板12两侧均开设有凹槽13，凹槽13一侧开设有滑孔14，凹槽13内插设有限位杆10一端，限位杆10另一端穿过限位孔9和插孔11并向外延伸，限位杆10插设在凹槽13内的一侧固定有滑板15，滑板15一端穿过滑孔14并向外延伸，滑板15一侧开设有防滑纹，防滑纹能够便于滑板15进行拉动，通过将限位杆10插设在不同高度的限位孔9内来对传送仓1的高度和角度来进行调节，需要进行调节时，先拉动滑板15将限位杆10拉离限位孔9，再将插杆3在套管4内进行移动，移动到合适的高度时，再将限位杆10插设限位孔9内即可。

实施例2

参照图1-3，作为本实用新型的另一优选实施例，与实施例1的区别在于，传送仓1底部四角处均固定有连接板21，连接板21上开设有圆孔22，两个底板7上方两侧均固定有滑杆17，滑杆17一端穿过圆孔22并固定有限位板18，通过滑杆17在圆孔22内滑动，能够对传送仓1进行限位，通过限位板18不仅能够对滑杆17进行限位，防止滑杆17滑离圆孔22，而且能够对插杆3进行限位，同样能够防止插杆3拉离套管4。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
