技术领域

本实用新型是一种喷灌机的防水装置，属于防水技术领域。

背景技术

防水技术的不断更新也加快的防水装置的多样化，总体来说防止雨水、地下水、工业和民用的给排水、腐蚀性液体以及空气中的湿气、蒸气等侵入建筑物的装置基本上都统称为防水装置。主要的防水材料有三类：防水卷材、聚氨酯防水材料、新型聚合物水泥基防水材料。

现有技术公开了申请号201620799600.3，一种防水装置。本实用新型公开了一种防水装置，该防水装置包括基体件、夹紧件、迫紧件和第一螺母；其中基体件包括第一开口端、基础躯体和第二开口端，基础躯体位于第一开口端和第二开口端之间，基础躯体靠近第一开口端的部位的外表面设有螺纹，第一螺母与该螺纹相配合地将该基体件固定在电器上；基础躯体靠近第二开口端的部位沿其周向设置有若干缺口和若干向外伸出的卡爪，任一缺口位于相邻两卡爪之间；夹紧件包括进线口、夹紧圈和出线口，夹紧圈位于进线口和出线口之间，夹紧件通过第二开口端套装于基体件的内部；迫紧件套接于卡爪的外表面，迫紧件的周向尺寸能够调节。本实用新型具有防水效果佳、结构简单、易于安装、应用范围广的优点。但是该防水装置没有设有三防保护壳，无法防止具有腐蚀性的气体或液体及高温对装置造成损坏，降低了装置的寿命。

实用新型内容

针对现有技术存在的不足，本实用新型目的是提供一种喷灌机的防水装置，其结构包括三防保护壳、连接齿、齿槽、插管、保护盖、连接管、连接螺纹、电线固定座，所述三防保护壳设于整个装置表面，所述连接齿设于齿槽内部，所述连接齿一端与齿槽连接，所述齿槽设于插管内侧，所述保护盖设于插管一端，所述插管一端与保护盖内部连接，所述连接管设于保护盖外表面，所述连接管一端与保护盖连接，所述连接螺纹设于连接管另一端表面，所述电线固定座设于连接管后方，所述电线固定座与连接管另一端连接，所述三防保护壳设有防腐层、第一粘合层、防水层、第二粘合层、隔热层，所述防腐层设于三防保护壳最外层，所述第一粘合层设于防腐层内侧，所述防水层设于第一粘合层内侧，所述防腐层与防水层通过第一粘合层粘合连接，所述第二粘合层设于防水层内侧，所述隔热层设于第二粘合层内侧，所述防水层与隔热层通过第二粘合层粘合连接。

进一步地，所述保护盖设有内部旋转纹、盖环、防滑纹。

进一步地，所述内部旋转纹设于盖环内部。

进一步地，所述防滑纹设于盖环表面。

进一步地，所述连接齿设有5个。

进一步地，所述三防保护壳包裹整个装置。

进一步地，所述防滑纹设有10条。

本实用新型的有益效果是通过设有三防保护壳，可以包裹住整个装置，防腐层防止具有腐蚀性的液体及气体腐蚀装置，防水层防止液体进入装置损坏电路，隔热层防止外部高温损坏装置内部部件，有效的保护了装置。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

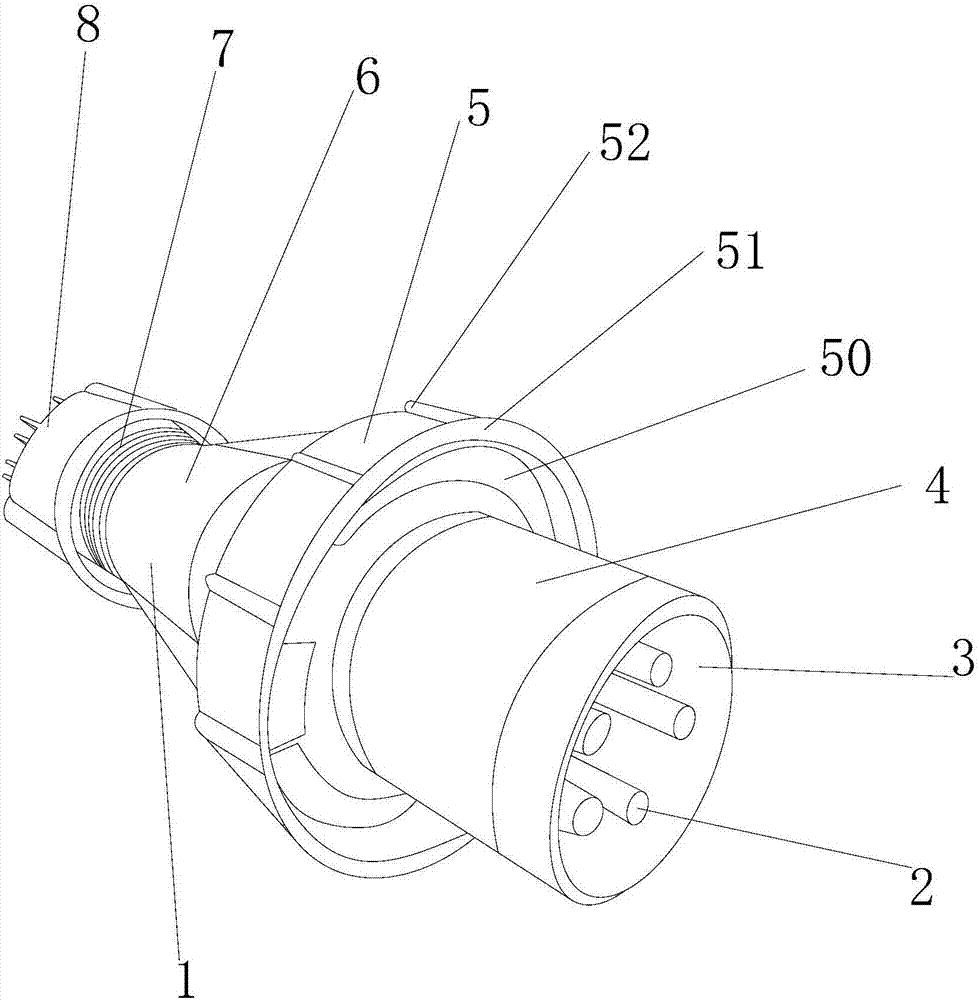

图1为本实用新型一种喷灌机的防水装置的结构示意图。

图2为本实用新型三防保护壳的结构示意图。

图中：三防保护壳-1、连接齿-2、齿槽-3、插管-4、保护盖-5、连接管-6、连接螺纹-7、电线固定座-8、防腐层-10、第一粘合层-11、防水层-12、第二粘合层-13、隔热层-14、内部旋转纹-50、盖环-51、防滑纹-52。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1与图2，本实用新型提供一种喷灌机的防水装置技术方案：其结构包括三防保护壳1、连接齿2、齿槽3、插管4、保护盖5、连接管6、连接螺纹7、电线固定座8，所述三防保护壳1设于整个装置表面，所述连接齿2设于齿槽3内部，所述连接齿2一端与齿槽3连接，所述齿槽3设于插管4内侧，所述保护盖5设于插管4一端，所述插管4一端与保护盖5内部连接，所述连接管6设于保护盖5外表面，所述连接管6一端与保护盖5连接，所述连接螺纹7设于连接管6另一端表面，所述电线固定座8设于连接管6后方，所述电线固定座8与连接管6另一端连接，所述三防保护壳1设有防腐层10、第一粘合层11、防水层12、第二粘合层13、隔热层14，所述防腐层10设于三防保护壳1最外层，所述第一粘合层11设于防腐层10内侧，所述防水层12设于第一粘合层11内侧，所述防腐层10与防水层12通过第一粘合层11粘合连接，所述第二粘合层13设于防水层12内侧，所述隔热层14设于第二粘合层13内侧，所述防水层12与隔热层14通过第二粘合层13粘合连接，所述保护盖5设有内部旋转纹50、盖环51、防滑纹52，所述内部旋转纹50设于盖环51内部，所述防滑纹52设于盖环51表面，所述连接齿2设有5个，所述三防保护壳1包裹整个装置，所述防滑纹52设有10条。

本专利所说的三防保护壳是指设有防腐层、防水层、隔热层三层保护系数高的的外壳，其中防腐层、防水层、隔热层通过有机粘合剂以此从外至内的粘合，形成具有防腐、防水、隔热功效的保护壳。

当使用者想使用本专利的时候，将三防保护壳包裹整个装置，保护壳中的防腐层、防水层、隔热层可以有效的防止具有腐蚀性的气体或液体及高温对装置造成损坏。

本实用新型的三防保护壳-1、连接齿-2、齿槽-3、插管-4、保护盖-5、连接管-6、连接螺纹-7、电线固定座-8、防腐层-10、第一粘合层-11、防水层-12、第二粘合层-13、隔热层-14、内部旋转纹-50、盖环-51、防滑纹-52，部件均为通用标准件或本领域技术人员知晓的部件，其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知，本实用新型解决的问题是现有技术不能防止具有腐蚀性的气体或液体及高温对装置造成损坏，降低了装置的寿命，本实用新型通过上述部件的互相组合，可以包裹住整个装置，防腐层防止具有腐蚀性的液体及气体腐蚀装置，防水层防止液体进入装置损坏电路，隔热层防止外部高温损坏装置内部部件，有效的保护了装置，具体如下所述：

所述三防保护壳1设有防腐层10、第一粘合层11、防水层12、第二粘合层13、隔热层14，所述防腐层10设于三防保护壳1最外层，所述第一粘合层11设于防腐层10内侧，所述防水层12设于第一粘合层11内侧，所述防腐层10与防水层12通过第一粘合层11粘合连接，所述第二粘合层13设于防水层12内侧，所述隔热层14设于第二粘合层13内侧，所述防水层12与隔热层14通过第二粘合层13粘合连接。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
