技术领域

本实用新型涉及一种医疗器械相关技术，特别涉及一种具有干燥功能的医用洗板装置。

背景技术

洗板机是专门清洗酶标板的，一般和酶标仪配套使用。已经广泛地被用于医院、血站、卫生防疫站、试剂厂、研究室的酶标板清洗工作。

而目前医用洗板机在清洗过后，由于酶标板表面较为潮湿，医护人员拿取时很容易导致被清洗的物品二次受到污染，而在清洗过程中被清洗的物品产生的气体直接排出，很同意污染空气，且现有的洗板机操作较为麻烦，工作效率低下。为此，我们提出一种具有干燥功能的医用洗板装置。

实用新型内容

本实用新型的主要目的在于提供一种具有干燥功能的医用洗板装置，结构简单，通过利用红外线灯作用于酶标板，有效去除酶标板表面的水渍，进而保证酶标板表面干燥性，避免医护人员拿取过程中造成二次污染，便于吸附清洗过程中酶标板散发的气体，操作方便，可以有效解决背景技术中的问题。

为实现上述目的，本实用新型采取的技术方案为：

一种具有干燥功能的医用洗板装置，包括洗板机体和清洗池，所述清洗池位于洗板机体内部，所述清洗池一端活动连接有阻尼转轴，且阻尼转轴另一端焊接有密封盖，所述密封盖内腔镶嵌有连通管，且连通管另一端螺旋连接有喷水孔，且喷水孔外侧设置有活性炭吸附孔，所述连通管外侧壁安装有红外线灯，且红外线灯安装在密封盖内侧面壁。

进一步地，所述洗板机体一侧设置有清洗液瓶，且清洗液瓶顶端固定安装有抽水泵，所述抽水泵另一端贯穿连接有橡胶水管，且清洗液瓶通过抽水泵一端的橡胶水管与密封盖内腔的喷水孔相连通。

进一步地，所述清洗池内侧壁卡扣连接有漏孔托板，且漏孔托板底端设置有废水槽，所述废水槽一端连通有排水管。

进一步地，所述洗板机体另一侧设置有废液瓶，且废液瓶通过排水管与清洗池内底端的废水槽相连通。

与现有技术相比，本实用新型具有如下有益效果：

1、通过利用密封盖内侧壁安装红外线灯配合连通管内部穿入的电源线使用，从而使得红外线灯通电并产生热能作用于酶标板品，去除酶标板的水渍，进而保证酶标板干燥，避免医护人员拿取过程中造成二次污染。

2、通过利用活性炭吸附孔，便于吸附清洗过程中酶标板散发的气体，从而避免气体直接排出造成污染，操作方便。

附图说明

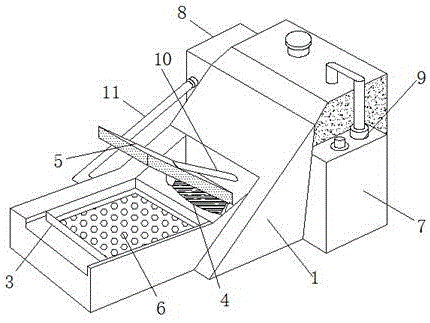

图1为本实用新型具有干燥功能的医用洗板装置的整体结构示意图。

图2为本实用新型具有干燥功能的医用洗板装置的清洗池结构示意图。

图3为本实用新型具有干燥功能的医用洗板装置的密封盖结构示意图。

图中：1、洗板机体；2、活性炭吸附孔；3、清洗池；4、阻尼转轴；5、密封盖；6、漏孔托板；7、清洗液瓶；8、废液瓶；9、抽水泵；10、橡胶水管；11、排水管；12、喷水孔；13、废水槽；14、红外线灯；15、连通管。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

如图1-3所示，一种具有干燥功能的医用洗板装置，包括洗板机体1和清洗池3，所述清洗池3位于洗板机体1内部，所述清洗池3一端活动连接有阻尼转轴4，且阻尼转轴4另一端焊接有密封盖5，所述密封盖5内腔镶嵌有连通管15，且连通管15另一端螺旋连接有喷水孔12，且喷水孔12外侧设置有活性炭吸附孔2，所述连通管15外侧壁安装有红外线灯14，且红外线灯14安装在密封盖5内侧面壁。

其中，所述洗板机体1一侧设置有清洗液瓶7，且清洗液瓶7顶端固定安装有抽水泵9，所述抽水泵9另一端贯穿连接有橡胶水管10，且清洗液瓶7通过抽水泵9一端的橡胶水管10与密封盖5内腔的喷水孔12相连通。

其中，所述清洗池3内侧壁卡扣连接有漏孔托板6，且漏孔托板6底端设置有废水槽13，所述废水槽13一端连通有排水管11。

其中，所述洗板机体1另一侧设置有废液瓶8，且废液瓶8通过排水管11与清洗池3内底端的废水槽13相连通。

需要说明的是，本实用新型为一种具有干燥功能的医用洗板装置，工作时，将被清洗的物品放置在清洗池3内侧壁的漏孔托板6表面，便于将清洗后的水导流，然后拉动密封盖5罩在清洗池3外侧进行密封，保证清洗池3内部密封效果，避免外界粉尘进入，通过向清洗液瓶7内部注入清洗液，然后借助抽水泵9外接供电按钮将清洗液瓶7内部的清洗液抽入橡胶水管10内部，由于橡胶水管10与密封盖5内侧壁安装的喷水孔12相连通，并作用于物品表面，从而对物品表面进行喷洗，且喷洗面积较大，保证酶标板与喷洗水充分接触，而喷洗后的水通过漏孔托板6流入废水槽13内部，且利用废水槽13一端固定连通的排水管11结合水泵使用，进而将废水槽13内部的水抽入排水管11中排入到废液瓶8内部，进而便于对废水进行统一处理，而清洗过后的酶标板，利用密封盖5内侧壁安装红外线灯14配合连通管15内部穿入的电源线与供电按钮连接，从而使得红外线灯14通电并产生热能作用于酶标板品，去除酶标板的水渍，进而保证酶标板干燥，避免医护人员拿取过程中造成二次污染，其中红外线灯14采用具体型号为400W，而清洗过程中酶标板散发的气体且通过活性炭吸附孔2进行吸附，从而避免气体直接排出造成污染，操作方便。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
