技术领域

本实用新型涉及防护门锁技术领域，具体为一种防脱式插销。

背景技术

插销是一种防止门打开的简单部件，分为两部分，一部分带有可活动的杆，另一部分是一个“鼻儿”，通常带杆的部分固定在门上，鼻儿固定在门框上，并且位置要对应，插销在使用时需要手动拨动，又因为插销的的材质是金属，在长时间的使用后，底部的挡片会发生折弯，这样就会造成活动杆脱落，若是挡片发生这段，则需要将整个插销拆卸下来进行更换，实用性较差。

实用新型内容

针对背景技术的不足，本实用新型提供了一种防脱式插销，解决了上述背景技术提出的问题。

本实用新型提供如下技术方案：一种防脱式插销，包括门本体、门框、端部为弧形凸起且中部设有柱形通槽的安装架和鼻儿，所述安装架和鼻儿分别通过螺栓与门本体和门框螺纹连接，所述安装架正面的底部一体成型有U型凸起，所述安装架正面的中部两侧均焊接有锁扣；

所述U型凸起内腔的底部固定连接有活动杆，所述活动杆上套装有压环，所述压环的底部通过套装在活动杆上的压簧与U型凸起的内底传动连接，所述活动杆顶端的端部套装有中空套杆，所述中空套杆的另一端通过安装架上的柱形槽延伸至安装架的顶部，所述中空套杆的端部与鼻儿适配卡接，所述中空套杆靠近活动杆一侧的底端上固定套装有固定圈，所述固定圈的一侧焊接有一根柱状的拉销，所述拉销的端部焊接有柱状拉块。

优选的，所述U型凸起的两侧竖直边上均开设有矩形的卡槽，且U型凸起通过两侧的卡槽与外壳体的两侧边以间隙配合的连接方式进行连接，且U型凸起与外壳体的两侧均通过螺栓螺纹锁紧。

优选的，所述锁扣的开口朝向垂直与安装架，所述锁扣的端口内壁上下两侧分别一体成型有条状的筋条凸起，两个筋条凸起之间的最小间隙值大于拉销的直径值。

优选的，所述压簧的弹性形变量大于中空套杆端部到鼻儿底端的距离。

优选的，所述拉销到外壳体的距离值与压簧的弹性形变量值相等。

本实用新型具备以下有益效果：

该防脱式插销，通过在活动杆上设置压环和压簧，对中空套杆进行支撑和缓冲，规避了传统插销，活动杆直接与底部挡片接触，长时间的撞击易造成挡片折弯或折断，进而影响插销的使用，使得中空套杆在长时间的使后不会脱落，通过在锁扣上设置筋条凸起，在将拉销压至两个筋条凸起内部时,能够有效的防止拉销脱落，进一步防止了中空套杆从鼻儿中脱落的问题，提高了插销的锁紧稳定性。

附图说明

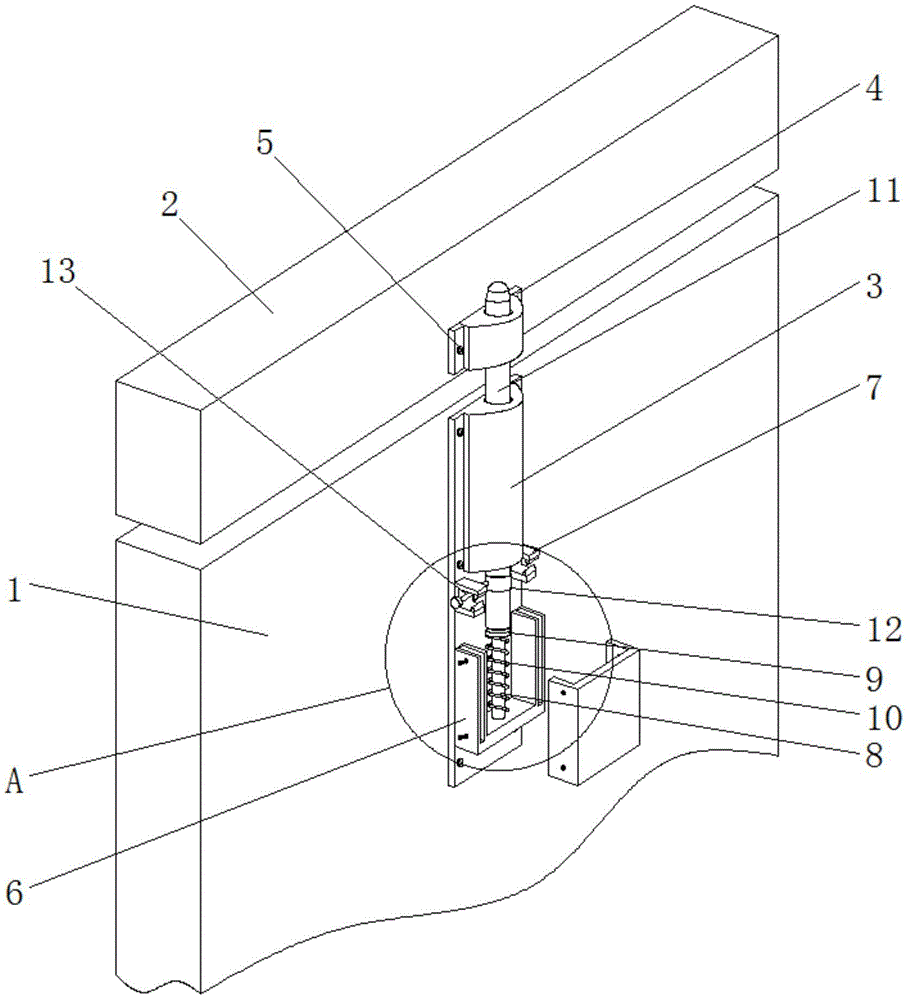

图1为本实用新型示意图；

图2为本实用新型锁扣示意图；

图3为本实用新型活动杆与中空套杆的套装内部示意图；

图4为本实用新型图1的A处放大图。

图中：1、门本体；2、门框；3、安装架；4、鼻儿；5、螺栓；6、U型凸起；7、锁扣；8、活动杆；9、压环；10、压簧；11、中空套杆；12、固定圈；13、拉销。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，一种防脱式插销，包括门本体1、门框2、端部为弧形凸起且中部设有柱形通槽的安装架3和鼻儿4，安装架3和鼻儿4分别通过螺栓5与门本体1和门框2螺纹连接，安装架3与鼻儿4的位置上下对应布置，安装架3正面的底部一体成型有U型凸起6，安装架3正面的中部两侧均焊接有锁扣7；

U型凸起6内腔的底部固定连接有与安装架3不接触的活动杆8，活动杆8上套装有压环9，压环9的底部通过套装在活动杆8上的压簧10与U型凸起6的内底传动连接，活动杆8顶端的端部套装有中空套杆11，中空套杆11的另一端通过安装架3上的柱形槽延伸至安装架3的顶部，中空套杆11的端部焊接有圆帽，中空套杆11的端部与鼻儿4适配卡接，中空套杆11靠近活动杆8一侧的底端上固定套装有固定圈12，固定圈12的一侧焊接有一根柱状的拉销13，拉销13的端部焊接有柱状拉块。

其中，U型凸起6的两侧竖直边上均开设有矩形的卡槽，且U型凸起6通过两侧的卡槽与外壳体的两侧边以间隙配合的连接方式进行连接，且U型凸起6与外壳体的两侧均通过螺栓5螺纹锁紧，通过设置外壳体，一方面能够对压簧10进行防护，另一方面则可以对拉销13进行限位，避免了过量移动拉销13，易造成压簧10发生塑性形变；

其中，锁扣7的开口朝向垂直与安装架3，锁扣7的端口内壁上下两侧分别一体成型有条状的筋条凸起，两个筋条凸起之间的最小间隙值大于拉销13的直径值，通过在锁扣7上设置两个筋条凸起，当拉销13扣进锁扣7内时，可以有效的防止拉销13脱落的问题，进一步提高了中空套杆11防脱落的问题；

其中，压簧10的弹性形变量大于中空套杆11端部到鼻儿4底端的距离，保证在将拉销13往下压时，中空套杆11能够与鼻儿4分离，从而对中空套杆11与鼻儿4进行分离，门本体1才能打开；

其中，拉销13到外壳体的距离值与压簧10的弹性形变量值相等能够对拉销13进行限位，避免了过量压缩压簧10，造成压簧10发生塑性形变。

当需要将门上锁时，首先将拉销13转动至纵向垂直于门本体1的位置，然后向下按压拉销13，通过压缩压环9至外壳体的上方位置，将中空套杆11的端部调整至鼻儿4的正下方，然后将门本体1关上，将安装架3与鼻儿4的位置对应上，然后松开拉销13，压簧10的弹力回复，带动中空套杆11上移插进鼻儿4中，最后，将拉销13压至锁扣7上两个筋条凸起内即可。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
