技术领域

本实用新型涉及网线收纳技术领域，具体为一种网线固定收纳装置。

背景技术

网线是连接局域网必不可少的，在局域网中常见的网线主要有双绞线、同轴电缆、光缆三种，双绞线，是由许多对线组成的数据传输线，它的特点就是价格便宜，所以被广泛应用，如我们常见的电话线等，它是用来和RJ45水晶头相连的，双绞线端接有两种标准：T568A和T568B，而双绞线的连接方法也主要有两种：直通线缆和交叉线缆，直通线缆的水晶头两端都遵循T568B标准，双绞线的每组线在两端是一一对应的，颜色相同的在两端水晶头的相应槽中保持一致，它主要用在交换机Uplink口连接交换机普通端口或交换机普通端口连接计算机网卡上，网线固定收纳装置就是将过长的网线进行收集的装置，从而网线过长打结曲折损坏，传统的网线固定收纳装置结构简单，功能单一，使用不够方便，为此中国专利申请号CN201721589718.4提出一种网线固定收纳装置，包括固定底板和网线收集转轴，所述固定底板的底部两侧对称连接有用于对固定底板进行吸附使用的按压吸盘，所述固定底板的顶部中心处通过转动轴承转动连接有网线收集转轴，所述网线收集转轴的两侧中心处通过定位孔嵌入有定位销，所述固定底板的顶部位于网线收集转轴的两侧均螺旋嵌入有网线定位柱，所述网线定位柱上嵌入连接有螺旋调节杆，且螺旋调节杆的顶端粘贴有橡胶软垫，所述橡胶软垫上开设有固定网线使用的网线固定槽，所述网线收集转轴的内部中心处开设有嵌入转动轴承使用的转轴孔，该种收纳装置在使用时存在以下问题，当网线无需使用时，需要使用者手动将其缠绕在网线收集转轴的表面，同样在使用时需要手动将其从网线收集转轴上取下后进行使用，影响使用者的使用体验，且由于是通过按压吸盘对本装置进行固定，易发生脱落，同时占用桌面面积，为此，我们提出一种网线固定收纳装置。

实用新型内容

本实用新型的目的在于提供一种网线固定收纳装置，以解决上述背景技术中提出的当网线无需使用时，需要使用者手动将其缠绕在网线收集转轴的表面，同样在使用时需要手动将其从网线收集转轴上取下后进行使用，影响使用者的使用体验，且由于是通过按压吸盘对本装置进行固定，易发生脱落，同时占用桌面面积的问题。

为实现上述目的，本实用新型提供如下技术方案：一种网线固定收纳装置，包括安装板，所述安装板中央位置内嵌安装有第一轴承，所述第一轴承内腔插接有转轴，所述安装板顶部中央位置螺接有圆柱状安装盒，所述转轴贯穿圆柱状安装盒的中央位置，所述转轴的外壁与圆柱状安装盒的内腔壁之间连接有发条，所述转轴顶部焊接有空心绕线棒，所述空心绕线棒顶部中央位置内嵌安装有第二轴承，所述空心绕线棒左侧中央位置开设有穿线孔，所述安装板底部中央位置螺接有保护壳，所述转轴底部通过花键连接有棘齿轮，所述棘齿轮位于保护壳的内腔，所述保护壳左侧壁开设有通孔，所述安装板底部左侧垂直设置有安装杆，所述安装杆外壁套接有安装环，所述安装环与安装杆之间安装有扭力弹簧，所述安装环外壁右侧焊接有棘爪，所述棘爪与棘齿轮相啮合，所述安装板底部右侧设置有支撑杆，所述支撑杆右侧焊接有固定板，所述固定板后侧壁的左侧通过轴承转动安装有螺杆，所述螺杆外壁螺接有活动板，所述固定板后侧壁焊接有导向杆，所述导向杆贯穿活动板。

优选的，所述固定板后侧壁和活动板前侧壁均设置有橡胶防滑层。

优选的，所述第二轴承与转轴同轴心设置。

优选的，所述安装板与支撑杆一体浇注成型。

与现有技术相比，本实用新型的有益效果是：

1)本新型方案在使用时，将网线依次转过第二轴承内腔和穿线孔后缠绕在空心绕线棒的表面，需要使用时，只需拉扯缠绕在空心绕线棒上网线的一端，使得缠绕在空心绕线棒上的网线取下，同时使得与空心绕线棒焊接的转轴转动，从而使得连接在转轴与圆柱状安装盒之间的发条蓄力，通过与棘齿轮相啮合的棘爪，对转轴进行定位，当使用完成后，按压棘爪，使其与棘齿轮分离，从而通过发条使得转轴反转，进而将网线重新缠绕至空心绕线棒的表面，方便快捷，便于使用；

2)通过拧动螺杆，通过与导向杆的配合，使得螺接在螺杆外壁的活动板相固定板一侧运动，进而将本装置固定桌边处，不会占用桌面面积，同时可以保证固定的牢固，不易发生脱落。

附图说明

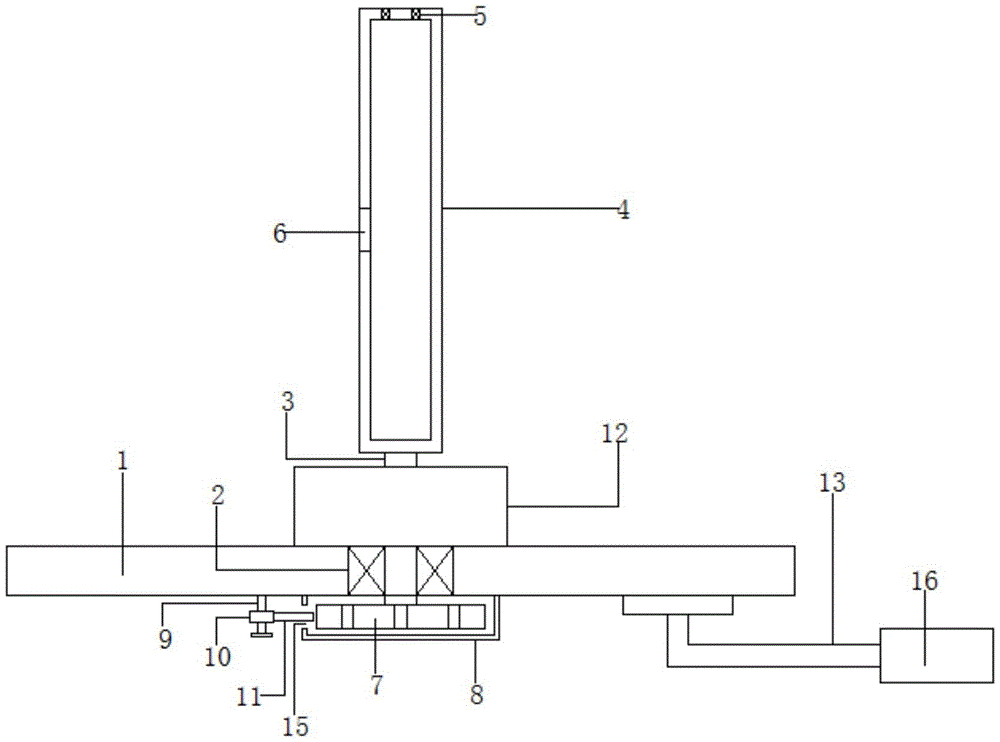

图1为本实用新型结构示意图；

图2为本实用新型固定板结构示意图；

图3为本实用新型棘齿轮与棘爪连接结构示意图；

图4为本实用新型转轴与圆柱状安装盒连接结构示意图。

图中：1安装板、2第一轴承、3转轴、4空心绕线棒、5第二轴承、6穿线孔、7棘齿轮、8保护壳、9安装杆、10安装环、11棘爪、12圆柱状安装盒、13支撑杆、14发条、15通孔、16固定板、17导向杆、18螺杆、19活动板、20扭力弹簧。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供一种技术方案：一种网线固定收纳装置，包括安装板1，所述安装板1中央位置内嵌安装有第一轴承2，所述第一轴承2内腔插接有转轴3，所述安装板1顶部中央位置螺接有圆柱状安装盒12，所述转轴3贯穿圆柱状安装盒12的中央位置，所述转轴3的外壁与圆柱状安装盒12的内腔壁之间连接有发条14，所述转轴3顶部焊接有空心绕线棒4，所述空心绕线棒4顶部中央位置内嵌安装有第二轴承5，所述空心绕线棒4左侧中央位置开设有穿线孔6，所述安装板1底部中央位置螺接有保护壳8，所述转轴3底部通过花键连接有棘齿轮7，所述棘齿轮7位于保护壳8的内腔，所述保护壳8左侧壁开设有通孔15，所述安装板1底部左侧垂直设置有安装杆9，所述安装杆9外壁套接有安装环10，所述安装环10与安装杆9之间安装有扭力弹簧20，所述安装环10外壁右侧焊接有棘爪11，所述棘爪11与棘齿轮7相啮合，所述安装板1底部右侧设置有支撑杆13，所述支撑杆13右侧焊接有固定板16，所述固定板16后侧壁的左侧通过轴承转动安装有螺杆18，所述螺杆18外壁螺接有活动板19，所述固定板16后侧壁焊接有导向杆17，所述导向杆17贯穿活动板19。

其中，所述固定板16后侧壁和活动板19前侧壁均设置有橡胶防滑层，保证在夹持过程中不会发生滑动，所述第二轴承5与转轴3同轴心设置，所述安装板1与支撑杆13一体浇注成型，结构稳定。

工作原理：本新型方案在使用时，将网线依次穿过第二轴承5的内腔与穿线孔6后，缠绕在空心绕线棒4的表面，将固定板16与活动板19放置在电脑桌的桌边上下两侧，拧动螺杆18，通过与导向杆17的配合，使得活动板19向固定板16一侧移动，从而将本装置夹持在电脑桌的桌边，当需要使用网线时，拉扯缠绕在空心绕线棒4上网线的一端，使得缠绕在空心绕线棒4上的网线取下，同时使得与空心绕线棒4焊接的转轴3转动，从而使得连接在转轴3与圆柱状安装盒12之间的发条14蓄力，停止拉动网线时，通过与棘齿轮7相啮合的棘爪11，对转轴3进行定位，当使用完成后，按压棘爪11，使其与棘齿轮7分离，从而通过发条14使得转轴3反转，进而将网线重新缠绕至空心绕线棒4的表面，此时松开棘爪11，配合连接在安装杆9与安装环10之间的扭力弹簧20，使得棘爪11复位，等待下一次的使用。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
