技术领域

本实用新型涉及养殖业技术领域，具体为一种可调节倾斜角度的畜牧养殖用养殖槽。

背景技术

养殖业是利用畜禽等已经被人类驯化的动物，或者鹿、麝、狐、貂、水獭、鹌鹑等野生动物的生理机能，通过人工饲养、繁殖，使其将牧草和饲料等植物能转变为动物能，以取得肉、蛋、奶、羊毛、山羊绒、皮张、蚕丝和药材等畜产品的生产部门，是人类与自然界进行物质交换的极重要环节，养殖业是农业的主要组成部分之一，在养殖业中需要用到一种畜牧养殖用养殖槽，但是现有的畜牧养殖用养殖槽不具备调节倾斜角度的功能，由于幼年畜牧体积较小，因此导致幼年畜牧不能对养殖槽底部的饲料进行实用，从而造成养殖槽底部的饲料腐蚀变质，从而对幼年畜牧的健康造成影响。

实用新型内容

本实用新型的目的在于提供一种可调节倾斜角度的畜牧养殖用养殖槽，具备可调节养殖槽倾斜角度的优点，解决了现有的畜牧养殖用养殖槽不具备调节倾斜角度的问题。

为实现上述目的，本实用新型提供如下技术方案：一种可调节倾斜角度的畜牧养殖用养殖槽，包括底板，所述底板顶部的左侧固定连接有第一限位块，所述第一限位块的顶部活动连接有第二限位块，所述第二限位块的顶部固定连接有养殖槽本体，所述养殖槽本体右侧的顶部固定连接有第三限位块，所述第三限位块的右侧活动连接有限位杆，所述底板顶部的右侧固定连接有定位盒，所述定位盒的顶部固定连接有电机，所述电机的输出端固定连接有螺纹杆，所述螺纹杆的底部延伸至定位盒的内腔并与定位盒内腔的底部活动连接，所述螺纹杆表面的底部套设有螺纹套，所述螺纹套的左侧固定连接有第四限位块，所述定位盒的左侧开设有竖向槽，所述第四限位块的左侧延伸至竖向槽的内腔，所述第四限位块的左侧与限位杆活动连接。

优选的，所述定位盒的右侧开设有滑槽，所述滑槽的内腔活动连接有滑块，所述滑块的左侧延伸至滑槽的外侧并与螺纹套固定连接。

优选的，所述定位盒两侧的底部均固定连接有加强块，所述加强块的底部与底板固定连接。

优选的，所述养殖槽本体底部的右侧固定连接有定位块，所述定位块的底部活动连接有弹簧，所述弹簧的底部与底板固定连接。

优选的，所述电机的表面套设有保护盒，所述保护盒的底部与定位盒固定连接。

与现有技术相比，本实用新型的有益效果如下：

1、本实用新型通过设置底板、第一限位块、第二限位块、养殖槽本体、第三限位块、限位杆、定位盒、电机、螺纹杆、螺纹套、第四限位块和竖向槽的配合使用，解决了现有的畜牧养殖用养殖槽不具备调节倾斜角度的问题。

2、本实用新型通过设置滑槽和滑块的配合使用，起到了对螺纹套的限位作用，通过设置加强块，起到了对定位盒的固定支撑作用，通过设置定位块和弹簧的配合使用，起到了对养殖槽本体的缓冲作用，同时方便了使用者观测养殖槽本体是否放平，通过设置保护盒，起到了对电机的保护作用，通过设置第一限位块和第二限位块的配合使用，对养殖槽本体起到了限位作用，同时方便了养殖槽本体的活动。

附图说明

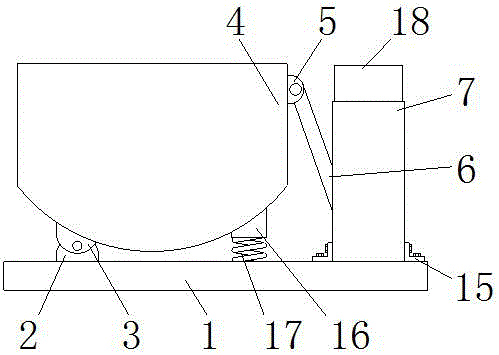

图1为本实用新型结构示意图；

图2为本实用新型局部结构的剖视示意图；

图3为本实用新型图2中A处的局部放大图。

图中：1、底板；2、第一限位块；3、第二限位块；4、养殖槽本体；5、第三限位块；6、限位杆；7、定位盒；8、电机；9、螺纹杆；10、螺纹套；11、第四限位块；12、竖向槽；13、滑槽；14、滑块；15、加强块；16、定位块；17、弹簧；18、保护盒。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

请参阅图1-3，一种可调节倾斜角度的畜牧养殖用养殖槽，包括底板1，底板1顶部的左侧固定连接有第一限位块2，第一限位块2的顶部活动连接有第二限位块3，第二限位块3的顶部固定连接有养殖槽本体4，养殖槽本体4右侧的顶部固定连接有第三限位块5，第三限位块5的右侧活动连接有限位杆6，底板1顶部的右侧固定连接有定位盒7，定位盒7的顶部固定连接有电机8，电机8的输出端固定连接有螺纹杆9，螺纹杆9的底部延伸至定位盒7的内腔并与定位盒7内腔的底部活动连接，螺纹杆9表面的底部套设有螺纹套10，螺纹套10的左侧固定连接有第四限位块11，定位盒7的左侧开设有竖向槽12，第四限位块11的左侧延伸至竖向槽12的内腔，第四限位块11的左侧与限位杆6活动连接，定位盒7的右侧开设有滑槽13，滑槽13的内腔活动连接有滑块14，滑块14的左侧延伸至滑槽13的外侧并与螺纹套10固定连接，定位盒7两侧的底部均固定连接有加强块15，加强块15的底部与底板1固定连接，养殖槽本体4底部的右侧固定连接有定位块16，定位块16的底部活动连接有弹簧17，弹簧17的底部与底板1固定连接，电机8的表面套设有保护盒18，保护盒18的底部与定位盒7固定连接，通过设置滑槽13和滑块14的配合使用，起到了对螺纹套10的限位作用，通过设置加强块15，起到了对定位盒7的固定支撑作用，通过设置定位块16和弹簧17的配合使用，起到了对养殖槽本体4的缓冲作用，同时方便了使用者观测养殖槽本体4是否放平，通过设置保护盒18，起到了对电机8的保护作用，通过设置第一限位块2和第二限位块3的配合使用，对养殖槽本体4起到了限位作用，同时方便了养殖槽本体4的活动，通过设置底板1、第一限位块2、第二限位块3、养殖槽本体4、第三限位块5、限位杆6、定位盒7、电机8、螺纹杆9、螺纹套10、第四限位块11和竖向槽12的配合使用，解决了现有的畜牧养殖用养殖槽不具备调节倾斜角度的问题。

使用时，电机8的输出端带动螺纹杆9进行旋转，螺纹杆9在旋转的时候带动螺纹套10向上移动，螺纹套10在向上移动的时候带动第四限位块11向上移动，随后第四限位块11通过对限位杆6的挤压对第三限位块5形成一定的推力，使第三限位块5推动养殖槽本体4进行倾斜。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
