技术领域

本实用新型涉及畜牧业养殖技术领域，具体为一种畜牧业用自动投料设备。

背景技术

自动投料设备中文名称又叫给料机，其他名称：给料器，装在料斗下，连续均匀控制松散物料流量并可作极短距离输送的机械，停止给料时具有闸门作用。

目前所现有传统的养殖场由于家畜养殖的数量较多，对家畜的喂养往往需要耗费大量的人力，以及非常的耗费喂养时间，并且在喂养时对家畜的投料定量不够均匀，导致对饲料的极大浪费，同时增加了家畜喂养的成本，以及对家畜的增长速度产生影响。

实用新型内容

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种畜牧业用自动投料设备，具备快速均匀的对家畜进行投料喂养等优点，解决了人工喂养速度慢，投料不够均匀的问题。

(二)技术方案

为实现上述快速均匀的对家畜进行投料喂养的目的，本实用新型提供如下技术方案：一种畜牧业用自动投料设备，包括投料装置，所述投料装置的内部固定安装有储料箱与控制箱，所述储料箱的数量为两个，所述控制箱位于两个储料箱之间，所述控制箱的内部固定安装有定时装置，所述定时装置的底部固定安装有液压升降装置，所述控制箱的内部活动连接有连接杆，所述连接杆的顶部与液压升降装置的底部固定连接，所述连接杆的两端均贯穿控制箱并延伸至储料箱的内部，所述连接杆的两端均固定安装有限制板，所述储料箱的内壁开设有滑动槽，所述连接杆的外侧面与滑动槽的内壁相接触，所述储料箱的底部固定安装有锥形漏斗，所述锥形漏斗的顶部与限制板的底部相接触，所述锥形漏斗的底端贯穿储料箱并延伸至控制箱的内部，所述投料装置的底部固定安装有搅拌箱，所述搅拌箱的内部设有搅拌转筒，所述搅拌转筒的两端均固定安装有固定杆，两个所述固定杆均通过支撑架固定安装在搅拌箱的内部，所述搅拌转筒的顶部固定安装有进料管，所述进料管的顶端贯穿搅拌箱并延伸至控制箱的内部，所述锥形漏斗的底端与进料管的顶部固定连接，所述搅拌转筒的内部活动连接有转动杆，所述搅拌箱的内部固定安装有电机盒，所述电机盒位于搅拌转筒的左侧面，所述转动杆的左端贯穿搅拌转筒并延伸至电机盒的内部，所述投料装置的左侧面固定安装有抽水箱与进水箱，所述进水箱位于抽水箱的底部，所述抽水箱的内部固定安装有高压水泵，所述进水箱的内部设有漂浮装置，所述漂浮装置的底部通过橡胶绳固定连接有橡胶挡板。

优选的，所述连接杆的底部通过钢丝绳固定连接有重力球，所述进料管的顶部与重力球的外侧面相接触。

优选的，所述进水箱的内壁固定安装有滑动杆，所述滑动杆的数量为两个，两个所述滑动杆的外侧面活动连接有滑动板，所述滑动板的两端与橡胶挡板的外侧面固定连接。

优选的，所述搅拌箱的底部固定连接有喂料池，所述进水箱通过水管与喂料池相连接。

优选的，所述搅拌转筒的底部固定连接有出料管，出料管的底端贯穿搅拌箱并延伸至搅拌箱的外侧面，出料管位于喂料池的正上方。

优选的，所述转动杆的右端通过轴承与搅拌转筒的内壁活动连接，所述转动杆的外侧面固定安装有搅拌扇叶。

(三)有益效果

与现有技术相比，本实用新型提供了一种畜牧业用自动投料设备，具备以下有益效果：

1、该畜牧业用自动投料设备，通过液压升降装置与定时装置的相连接，带动液压升降装置低端的连接杆向上移动，使得储料箱内部的饲料经锥形漏斗掉落至搅拌转筒的内部，从而实现对家畜的定时自动投料喂养，避免由于家畜数量较多，导致喂养速度慢耗费大量人工喂养时间。

2、该畜牧业用自动投料设备，通过进料管将饲料投放至搅拌转筒的内部，使得家畜喂养用饲料再次进行搅拌，避免投入的饲料搅拌不够均匀的问题，配合高压水泵对进水箱给水，又配合漂浮装置将橡胶挡板向上拉升使得清水经水管进入到喂料池的内部，避免持续给水造成水资源的浪费。

附图说明

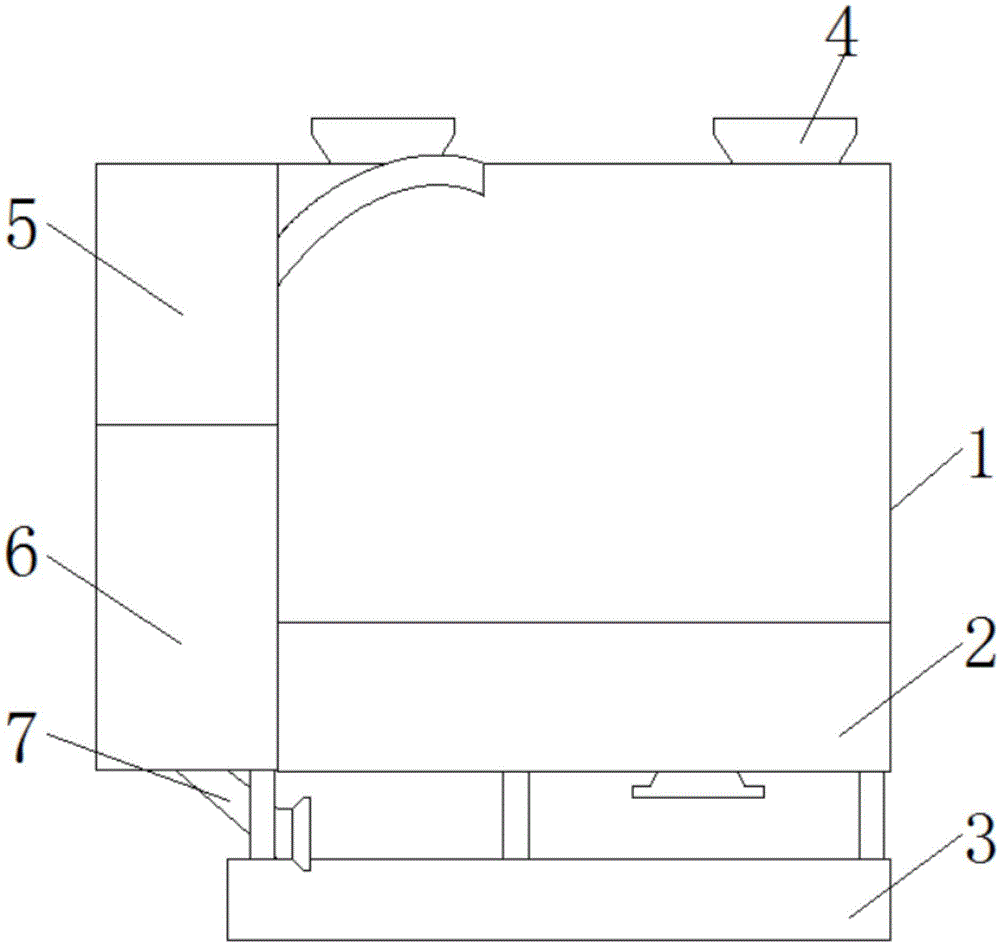

图1为本实用新型正面结构示意图；

图2为本实用新型正面剖视结构示意图。

图中：1、投料装置；2、搅拌箱；3、喂料池；4、进料口；5、抽水箱；6、进水箱；7、水管；8、固定杆；9、转动杆；10、搅拌转筒；11、锥形漏斗；12、限制板；13、储料箱；14、连接杆；15、液压升降装置；16、定时装置；17、控制箱；18、高压水泵；19、电机盒；20、漂浮装置；21、橡胶挡板；22、滑动板；23、滑动杆；24、搅拌扇叶；25、进料管；26、重力球。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，一种畜牧业用自动投料设备，包括投料装置1，投料装置1的内部固定安装有储料箱13与控制箱17，储料箱13的数量为两个，控制箱17位于两个储料箱13之间，控制箱17的内部固定安装有定时装置16，定时装置16的底部固定安装有液压升降装置15，通过设置液压升降装置15，使得连接杆14两端的限制板12从锥形漏斗11的顶部分离，控制箱17的内部活动连接有连接杆14，连接杆14的底部通过钢丝绳固定连接有重力球26，通过设置重力球26，使得对进料管25的顶端进行塞堵防止饲料的掉落，进料管25的顶部与重力球26的外侧面相接触，连接杆14的顶部与液压升降装置15的底部固定连接，连接杆14的两端均贯穿控制箱17并延伸至储料箱13的内部，连接杆14的两端均固定安装有限制板12，储料箱13的内壁开设有滑动槽，连接杆14的外侧面与滑动槽的内壁相接触，储料箱13的底部固定安装有锥形漏斗11，锥形漏斗11的顶部与限制板12的底部相接触，锥形漏斗11的底端贯穿储料箱13并延伸至控制箱17的内部，投料装置1的底部固定安装有搅拌箱2，通过设置搅拌箱2使得饲料进入搅拌转筒10的内部进行充分的搅拌，搅拌箱2的内部设有搅拌转筒10，搅拌转筒10的底部固定连接有出料管，出料管的底端贯穿搅拌箱2并延伸至搅拌箱2的外侧面，出料管位于喂料池3的正上方，通过设置出料管，使得饲料得以准确的掉落至喂料池3中，搅拌转筒10的两端均固定安装有固定杆8，两个固定杆8均通过支撑架固定安装在搅拌箱2的内部，搅拌转筒10的顶部固定安装有进料管25，进料管25的顶端贯穿搅拌箱2并延伸至控制箱17的内部，锥形漏斗11的底端与进料管25的顶部固定连接，搅拌转筒10的内部活动连接有转动杆9，转动杆9的右端通过轴承与搅拌转筒10的内壁活动连接，转动杆9的外侧面固定安装有搅拌扇叶24，搅拌箱2的内部固定安装有电机盒19，电机盒19位于搅拌转筒10的左侧面，转动杆9的左端贯穿搅拌转筒10并延伸至电机盒19的内部，投料装置1的左侧面固定安装有抽水箱5与进水箱6，进水箱6的内壁固定安装有滑动杆23，滑动杆23的数量为两个，两个滑动杆23的外侧面活动连接有滑动板22，通过设置滑动板22活动套接在滑动杆23的外侧面，使得橡胶挡板21降浮更具有稳定性，滑动板22的两端与橡胶挡板21的外侧面固定连接，进水箱6位于抽水箱5的底部，抽水箱5的内部固定安装有高压水泵18，进水箱6的内部设有漂浮装置20，漂浮装置20的底部通过橡胶绳固定连接有橡胶挡板21，搅拌箱2的底部固定连接有喂料池3，进水箱6通过水管7与喂料池3相连接。

工作时，液压升降装置15通过与定时装置16相连接，使得连接杆14进行升降的作用，从而带动储料箱13内部的限制板12的升降，限制板12从锥形漏斗11的顶部分离，使得储料箱13内部的饲料滑落至搅拌转筒10的内部，进行搅拌之后通过出料管投入至喂料池3的内部，配合进水箱6内部的漂浮装置20使得橡胶挡板21从水管7的顶部分离，使得清水进入至喂料池3的内部。

综上所述，该畜牧业用自动投料设备，通过液压升降装置15与定时装置16的相连接，带动液压升降装置15低端的连接杆14向上移动，使得储料箱13内部的饲料经锥形漏斗11掉落至搅拌转筒10的内部，从而实现对家畜的定时自动投料喂养，避免由于家畜数量较多，导致喂养速度慢耗费大量人工喂养时间；通过进料管25将饲料投放至搅拌转筒10的内部，使得家畜喂养用饲料再次进行搅拌，避免投入的饲料搅拌不够均匀的问题，配合高压水泵18对进水箱6给水，又配合漂浮装置20将橡胶挡板21向上拉升使得清水经水管7进入到喂料池3的内部，避免持续给水造成水资源的浪费。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
