技术领域

本实用新型涉及农业机械技术领域，特别是涉及花生摘果机的摘果辊。

背景技术

花生摘果机具有摘果辊，它的两端具有安装轴，摘果辊安装在花生摘果机的摘果室内，可以完成对花生棵的摘果；现有技术中，摘果辊是圆柱形结构，这样的摘果辊不能适应高效率摘果的需要，往往会出现堵塞的现象，影响摘果的效率。

发明内容

本实用新型的目的就是针对上述缺点，提供一种可以满足高产量生产的需要、不会堵塞的腰细型花生摘果机的摘果辊。

本实用新型所采取的技术方案这样实现的：腰细型花生摘果机的摘果辊，包括摘果辊主体，它的两端具有安装轴，其特征是：所述的摘果辊主体中间的腰部具有变细的结构，摘果辊主体的外侧、从一侧经过中间到另一侧是第一弧线的过渡结构。

进一步地讲，所述的摘果辊主体外侧具有多个凸起的摘果棒，所述的摘果棒在摘果辊主体中间最长，摘果棒从中间向两侧依次变短。

进一步地讲，所述的摘果棒最外端从左至右形成第二弧线的结构，第一弧线的曲率大于第二弧线的曲率。

本实用新型的有益效果是：这样的腰细型花生摘果机的摘果辊，安装在花生摘果机上具有可以满足高产量生产的需要、不会堵塞的优点；所述的摘果辊主体外侧具有多个凸起的摘果棒，所述的摘果棒在摘果辊主体中间最长，摘果棒从中间向两侧依次变短，所述的摘果棒最外端从左至右形成第二弧线的结构，第一弧线的曲率大于第二弧线的曲率，具有更好的加大产量，防止花生果破碎的优点。

附图说明

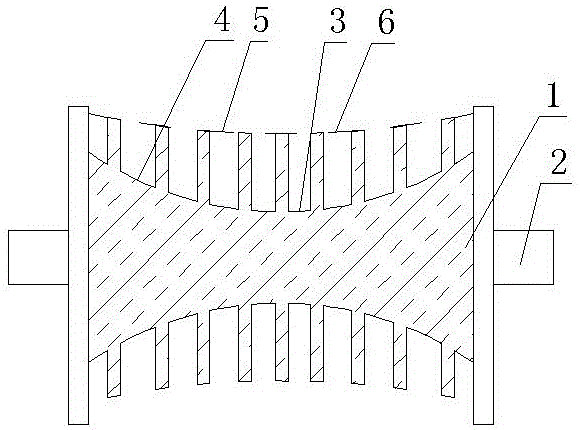

图1是本实用新型的剖面结构示意图。

其中：1、摘果辊主体2、安装轴3、腰部4、第一弧线5、摘果棒6、第二弧线。

具体实施方式

下面结合附图对本实用新型作进一步的描述。

如图1所示，腰细型花生摘果机的摘果辊，包括摘果辊主体1，它的两端具有安装轴2，其特征是：所述的摘果辊主体中间的腰部3具有变细的结构，摘果辊主体的外侧、从一侧经过中间到另一侧是第一弧线4的过渡结构。

这样，在较大的花生棵进入摘果室时，较厚的花生棵就会聚集在摘果辊的中间，进行摘果，不会或减少花生棵的堵塞，具有本实用新型的优点。

进一步地讲，所述的摘果辊主体外侧具有多个凸起的摘果棒5，所述的摘果棒在摘果辊主体中间最长，摘果棒从中间向两侧依次变短，这样对较大的花生棵粉碎效果较好。

进一步地讲，所述的摘果棒最外端从左至右形成第二弧线6的结构，第一弧线的曲率大于第二弧线的曲率。

以上所述仅为本实用新型的具体实施例，但本实用新型的结构特征并不限于此，任何本领域的技术人员在本实用新型的领域内，所作的变化或修饰皆涵盖在本实用新型的专利范围内。
