技术领域

本实用新型涉及农业生产设备领域，尤其涉及一种农产品取样装置。

背景技术

当下农业生产过程中对于农产品的取样检测工作尤为重要，然而现代农业品取样过程复杂，且取样不均匀，从而影响检测精确，并且大大降低工作人员的工作效率。

实用新型内容

本实用新型的目的在于提供一种具有警示和保护功能的井盖，以解决上述技术问题，为实现上述目的本实用新型采用以下技术方案：

一种农产品取样装置，包括柱体、环形刀头、推柄、取样筒、底板槽、轴凸触、取样槽、旋转轴、轴凹槽、取样筒槽、底板及轴孔，所述柱体顶部与推柄螺纹连接，柱体底部设置环形刀头，且柱体与环形刀头一体连接，柱体内设置取样筒槽，取样筒槽内置安装取样筒，取样筒侧壁上设置轴凸触，轴凸触内设置轴孔，旋转轴嵌入轴孔内，从而连接取样槽和取样筒，且取样槽绕旋转轴旋转，取样筒上等间距设置三个取样槽，每个取样槽底部均设置底板槽，底板嵌入底板槽内，从而隔开取样槽内的样品。

在上述技术方案基础上，所述推柄上表面设置橡胶垫，橡胶垫采用顺丁橡胶材质。

在上述技术方案基础上，所述环形刀头采用锰钢材质制作，环形刀头成环锥形，且环形刀头截面成三角形。

本实用新型设计的一种农产品取样装置通过设置环形刀头，方便用户进行切割取样，通过设置可以旋转的取样槽，有效保证取样的公正性，设备操作便捷，大大提高工作人员的工作效率，同时设备成本低，经济效益好。

附图说明

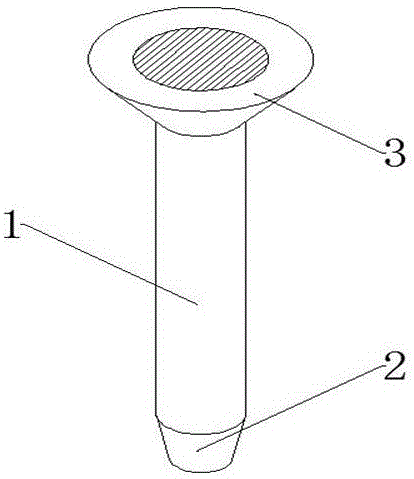

图1为本实用新型的结构示意图。

图2为柱体的结构示意图。

图3为取样筒的结构示意图。

图4为柱体的剖视图。

图5为底盘的结构示意图。

图6为取样槽的结构示意图。

图中：1-柱体；2-环形刀头；3-推柄；4-取样筒；5-底板槽；6-轴凸触；7-取样槽；8-旋转轴；9-轴凹槽；10-取样筒槽；11-底板；12-轴孔。

具体实施方式

下面结合附图和具体实施例对本实用新型作进一步详细阐述。

一种农产品取样装置，包括柱体1、环形刀头2、推柄3、取样筒4、底板槽5、轴凸触6、取样槽7、旋转轴8、轴凹槽9、取样筒槽10、底板11及轴孔12，所述柱体1顶部与推柄3螺纹连接，柱体1底部设置环形刀头2，且柱体1与环形刀头2一体连接，柱体1内设置取样筒槽7，取样筒槽7内置安装取样筒4，取样筒4侧壁上设置轴凸触6，轴凸触6内设置轴孔12，旋转轴8嵌入轴孔12内，从而连接取样槽7和取样筒4，且取样槽7绕旋转轴8旋转，取样筒4上等间距设置三个取样槽7，每个取样槽7底部均设置底板槽5，底板11嵌入底板槽5内，从而隔开取样槽7内的样品。

所述推柄3上表面设置橡胶垫，橡胶垫采用顺丁橡胶材质。

所述环形刀头2采用锰钢材质制作，环形刀头2成环锥形，且环形刀头2截面成三角形。

本实用新型设计的一种农产品取样装置具体使用方式，本设备主要用于取样一定厚度的农产品，首先将取样槽和取样筒通过旋转轴组装起来，然后将取样筒安装在取样筒槽内，按压推柄通过柱体上的环形刀头切割待测农产品，然后将取样筒抽出，将底板嵌入底板槽内，然后旋转取样槽，将样品取出。

以上所述为本实用新型较佳实施例，对于本领域的普通技术人员而言，根据本实用新型的教导，在不脱离本实用新型的原理与精神的情况下，对实施方式所进行的改变、修改、替换和变型仍落入本实用新型的保护范围之内。
