技术领域

本实用新型涉及玉米脱粒机的部件，具体地说是涉及玉米脱粒机的变速箱。

背景技术

玉米脱粒机的变速箱具有壳体，在壳体上安装输入轴和输出轴，还有变速齿轮组件安装在壳体内，它还包括一个调速档杆，现有技术中，调速档杆是向左搬动、向右搬动、向上搬动、向下搬动进行调节的变速的，具有结构复杂，操作麻烦的缺点，还具有成本高、操作不便的缺点。

发明内容

本实用新型的目的就是针对上述缺点，提供一种成本低、操作简单的玉米脱粒机变速箱——横向调节档位的二轴玉米脱粒机变速箱。

本实用新型的技术方案是这样实现的：横向调节档位的二轴玉米脱粒机变速箱，包括壳体，其特征是：在壳体内安装两根平行设置的轴，分别是第一轴和第二轴，第一轴和第二轴分别是输入轴和输出轴，第一轴的表面具有平行轴线的滑槽，在滑槽上安装一个齿轮组件，所述的齿轮组件上具有三个齿轮，从左至右分别是第一齿轮、第二齿轮、第三齿轮，第一齿轮、第二齿轮、第三齿轮的齿数依次减少；

在第二轴上从左至右安装三个齿轮，分别是第四齿轮、第五齿轮、第六齿轮，第四齿轮、第五齿轮、第六齿轮的齿数依次增多；

在壳体上还安装有操作杆，操作杆上具有拨叉，所述的齿轮组件具有辖着拨叉的部位，拨叉辖在这个部位中；

搬动拨叉，齿轮组件在第一工位，齿轮组件只有第一齿轮和第二轴上的第四齿轮啮合；

向右搬动拨叉，齿轮组件在第二工位，第一轴和第二轴没有啮合的齿轮；

继续向右搬动拨叉，齿轮组件在第三工位，齿轮组件只有第二齿轮和第二轴上的第五齿轮啮合；

再向右搬动拨叉，齿轮组件在第四工位，齿轮组件只有第三齿轮和第二轴上的第六齿轮啮合。

本实用新型的有益效果是：这样的玉米脱粒机变速箱具有成本低、操作简单的优点。

附图说明

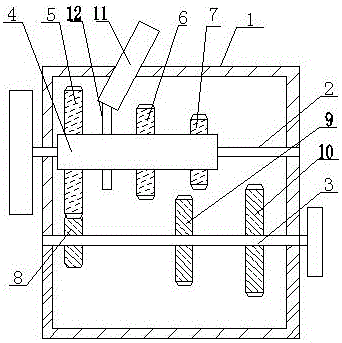

图1是齿轮组件在第一工位本实用新型的结构示意图。

图2是齿轮组件在第二工位本实用新型的结构示意图。

图3是齿轮组件在第三工位本实用新型的结构示意图。

图4是齿轮组件在第四工位本实用新型的结构示意图。

其中：1、壳体2、第一轴3、第二轴4、齿轮组件5、第一齿轮6、第二齿轮7、第三齿轮8、第四齿轮9、第五齿轮10、第六齿轮11、操作杆12、拨叉。

具体实施方式

下面结合附图对本实用新型作进一步的描述。

如图1、2、3、4所示，横向调节档位的二轴玉米脱粒机变速箱，包括壳体1，其特征是：在壳体内安装三根平行设置的轴，分别是第一轴2和第二轴3，第一轴和第二轴分别是输入轴和输出轴，第一轴的表面具有平行轴线的滑槽，在滑槽上安装一个齿轮组件4，所述的齿轮组件上具有三个齿轮，从左至右分别是第一齿轮5、第二齿轮6、第三齿轮7，第一齿轮、第二齿轮、第三齿轮的齿数依次减少；

在第二轴上3从左至右安装三个齿轮，分别是第四齿轮8、第五齿轮9、第六齿轮10，第四齿轮、第五齿轮、第六齿轮的齿数依次增多；

在壳体上还安装有操作杆11，操作杆上具有拨叉12，所述的齿轮组件具有辖着拨叉的部位，拨叉辖在这个部位中；

搬动拨叉，齿轮组件在第一工位，齿轮组件只有第一齿轮和第二轴上的第四齿轮啮合；如图1所示，这样，变速箱以较低的速度输出；

向右搬动拨叉，齿轮组件在第二工位，第一轴和第二轴没有啮合的齿轮；如图2所示，这样，变速箱以零的速度输出；

继续向右搬动拨叉，齿轮组件在第三工位，齿轮组件只有第二齿轮和第二轴上的第五齿轮啮合；如图3所示，这样，变速箱以中速输出；

再向右搬动拨叉，齿轮组件在第四工位，齿轮组件只有第三齿轮和第二轴上的第六齿轮啮合，如图4所示，这样，变速箱以高速输出。

即操作杆横向调节即可，具有本实用新型的优点。

以上所述仅为本实用新型的具体实施例，但本实用新型的结构特征并不限于此，任何本领域的技术人员在本实用新型的领域内，所作的变化或修饰皆涵盖在本实用新型的专利范围内。
