技术领域

本实用新型涉及五金建材领域，尤其涉及一种联合G字夹。

背景技术

G字夹是木工经常会使用到的工具，用于夹持各种形状的工件、模块等起固定作用的G字型的一种五金工具，G字夹又叫虾弓码、C字夹、木工夹等，使用范围广泛，携带方便，由于主体是铸钢件，故使用受命长，现有的G字夹在使用的过程中，往往需要进行多个G字夹的联合使用才行，且在夹持工件的时候距离的测量，需要逐步的进行，十分的繁琐。

实用新型内容

本实用新型的目的在于提供一种联合G字夹，以解决上述技术问题，为实现上述目的本实用新型采用以下技术方案：

一种联合G字夹，包括固定G字夹、游标固定尺、刻度标、固定槽、末端挡板、游动G字夹、固定螺杆、物体固定帽、旋转横杆、游动G字夹固定螺杆、第一固定螺杆槽、游标固定尺槽、第二固定螺杆槽，所述固定G字夹与游标固定尺一端焊接连接，游标固定尺另一端与末端挡板焊接连接，且游标固定尺侧面设置刻度标，游标固定尺顶面设置固定槽，所述游动G字夹侧面设置游标固定尺槽，且游动G字夹通过游标固定尺槽穿到游标固定尺外部，游动G字夹上部设置有一第一固定螺杆槽，第一固定螺杆槽连通于游标固定尺槽顶部，第一固定螺杆槽内部通过螺纹与游动G字夹固定螺杆连接，游动G字夹顶部末端设置有一圆环，圆环中心设置有第二固定螺杆槽，第二固定螺杆槽内部通过螺纹与固定螺杆连接，固定螺杆底部横穿有旋转横杆，固定螺杆顶部设置物体固定帽，物体固定帽能够进行360度旋转。

在上述技术方案基础上，所述游动G字夹固定螺杆进行螺旋旋转后，游动G字夹固定螺杆底部能够嵌入到固定槽内。

在上述技术方案基础上，所述固定G字夹、游标固定尺及游动G字夹均为306不锈钢材质。

与现有技术相比，本实用新型具有以下优点：本实用新型设计合理，解决了现有G字夹在使用的过程中，往往需要进行多个G字夹的联合使用的步骤繁琐的问题，通过串联两个G字夹使得简单方便，通过游标固定尺的测量两G字夹使得距离更加精准，减少了传统的G字夹联合使用时步骤的复杂，宜推广使用。

附图说明

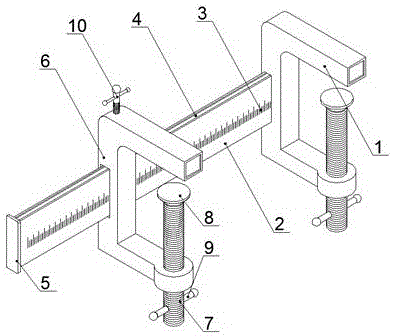

图1为本实用新型整体结构示意图。

图2为本实用新型游动G字夹上游标固定尺槽位置示意图。

图3为本实用新型游动G字夹结构示意图。

图4为本实用新型使用示意图。

图中：固定G字夹1、游标固定尺2、刻度标3、固定槽4、末端挡板5、游动G字夹6、固定螺杆7、物体固定帽8、旋转横杆9、游动G字夹固定螺杆10、第一固定螺杆槽11、游标固定尺槽12、第二固定螺杆槽13。

具体实施方式

下面结合附图和具体实施例对本实用新型作进一步详细阐述。

如图1、图2所示，一种联合G字夹，包括固定G字夹1、游标固定尺2、刻度标3、固定槽4、末端挡板5、游动G字夹6、固定螺杆7、物体固定帽8、旋转横杆9、游动G字夹固定螺杆10、第一固定螺杆槽11、游标固定尺槽12、第二固定螺杆槽13，所述固定G字夹1与游标固定尺2一端焊接连接，游标固定尺2另一端与末端挡板5焊接连接，且游标固定尺2侧面设置刻度标3，游标固定尺2顶面设置固定槽4，所述游动G字夹6侧面设置游标固定尺槽12，且游动G字夹6通过游标固定尺槽12穿到游标固定尺2外部，游动G字夹6上部设置有一第一固定螺杆槽11，第一固定螺杆槽11连通于游标固定尺槽12顶部，第一固定螺杆槽11内部通过螺纹与游动G字夹固定螺杆10连接，游动G字夹6顶部末端设置有一圆环，圆环中心设置有第二固定螺杆槽13，第二固定螺杆槽13内部通过螺纹与固定螺杆7连接，固定螺杆7底部横穿有旋转横杆9，固定螺杆7顶部设置物体固定帽8，物体固定帽8能够进行360度旋转。

如图1所示，所述游动G字夹固定螺杆10进行螺旋旋转后，游动G字夹固定螺杆10底部能够嵌入到固定槽4内。

所述固定G字夹1、游标固定尺2及游动G字夹6均为306不锈钢材质。

本实用新型工作原理：把本实用新型固定需要夹持的工件上，首先需要调节游动G字夹与固定G字夹之间的距离，通过向下旋转游动G字夹固定螺杆使的游动G字夹与游标固定尺相互固定，不能产生移动，然后调节固定螺杆，使其上旋，通过缩短物体固定帽与游动G字夹顶部底面的距离，从而固定工件，使工件紧密固定。
