技术领域

本实用新型涉及五金加工技术领域，具体为一种能够避免磨损的五金片材清洗装置。

背景技术

五金片材加工生产过程中，五金片材需要经过很多道工序，对于五金片材的清洗目前大多采用清洗设备进行清洗，现有的一些清洗设备功能较为单一，工作人员需要将五金片的两面夹持住，再手持喷枪对五金片进行冲洗，夹持两面会对五金片造成一定的磨损，影响五金片后续的加工，而且喷枪清洗五金片的一面后，需要将五金片拆下将其反面朝上再冲洗，还不具备烘干功能，清洗时十分麻烦，降低了清洗的效率，还增加了工作人员的工作强度。

实用新型内容

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种能够避免磨损的五金片材清洗装置，解决了现有的一些清洗设备功能较为单一，工作人员需要将五金片的两面夹持住，再手持喷枪对五金片进行冲洗，夹持两面会对五金片造成一定的磨损，影响五金片后续的加工，而且喷枪清洗五金片的一面后，需要将五金片拆下将其反面朝上再冲洗，还不具备烘干功能，清洗时十分麻烦的问题。

(二)技术方案

为达到以上目的，本实用新型采取的技术方案是：一种能够避免磨损的五金片材清洗装置，包括底板，所述底板的上表面通过四个支撑腿与水箱的下表面固定连接，所述水箱的上表面与柜体的下表面固定连接，所述柜体的上表面固定连接有驱动装置，所述驱动装置的底端固定连接有第一转轴，所述第一转轴套接在第一轴承内，所述第一轴承卡接在柜体的上表面，所述的第一转轴的底端与连接板的上表面固定连接，所述连接板的下表面通过两个伸缩装置与第一压板的上表面固定连接，所述第一压板位于第二压板的上方。

所述第二压板的下表面固定连接有第二转轴，所述第二转轴套接在第二轴承内，所述第二轴承卡接在固定块的上表面，所述固定块的背面与柜体内壁的正面固定连接，所述水箱的下表面设置有排放装置，所述底板的上表面固定连接有水泵，所述水泵的进水口通过的第一水管与水箱的下表面相连通，所述水泵的出水口通过第二水管与喷管的左侧面相连通，所述第二水管卡接在柜体的左侧面。

所述底板的上表面固定连接有烘干风机，所述烘干风机的出风口通过连通管与烘干管的右侧面相连通，所述连通管卡接在柜体的右侧面，所述喷管的左侧面与柜体内壁的左侧面固定连接，所述烘干管的右侧面与柜体内壁的右侧面固定连接，所述水箱内设置有过滤板，所述柜体的左右两侧面均通过两个合页分别与两个盖板的左右两侧面铰接，且两个盖板的相对面搭接。

优选的，所述驱动装置包括电机，所述电机机身的左右两侧面均固定连接有固定杆，所述固定杆的底端与柜体的上表面固定连接，所述电机的输出轴与第一转轴的顶端固定连接。

优选的，所述伸缩装置包括伸缩杆，所述伸缩杆的外表面套接有弹簧，所述伸缩杆和弹簧的顶端和底端分别与连接板的下表面和第一压板的上表面固定连接。

优选的，所述排放装置包括排放管，所述排放管的顶端与水箱的下表面相连通，所述排放管的正面设置有阀门，所述第一压板的正面设置有把手，所述第一压板和第二压板内壁均设置有软垫。

优选的，所述底板的上表面固定连接有电源，所述电源的上表面与第一开关、第二开关和第三开关的下表面固定连接。

优选的，所述电源的输出端通过导线分别与第一开关、第二开关和第三开关的输入端电连接，所述第一开关、第二开关和第三开关的输出端通过导线分别与电机、水泵和烘干风机的输入端电连接。

(三)有益效果

本实用新型的有益效果在于：

1、该能够避免磨损的五金片材清洗装置，通过设置喷管、第一压板、第二压板、伸缩杆、弹簧、把手、电机、第一转轴和连接板，当需要对五金片进行清洗时，工作人员首先向上提起把手，再将五金片放置在第一压板和第二压板内，其次松开把手，使得两个弹簧的弹力带动分别带动两个伸缩杆伸长，使得两个伸缩杆带动同一个第一压板向下移动并且与五金片的顶部接触，喷管喷出的水对五金片的一面清洗后，控制电机工作，使得电机的输出轴同道第一转轴带动连接板旋转，使得连接板通过两个伸缩杆带动第一压板和五金片旋转180度，使得喷管可以再次对五金片的另一面进行冲洗，不需要工作人员将五金片拆下翻转后，再进行安装，十分方便，提高了清洗的效率，降低了工作人员的工作强度。

2、该能够避免磨损的五金片材清洗装置，通过设置烘干风机、连通管、烘干管、柜体、喷管、第一压板和第二压板，当喷管喷出的水清洗五金片的另一面时，控制烘干风机工作，使得热风通过连通管并且从烘干管中喷出，使得热风有效的对五金片进行烘干处理，再使五金片转动180度，即可对五金片的两面进行烘干，十分有效，因第一压板和第二压板内均设置有软垫，使得弹簧的弹力挤压第一压板时五金片不易受磨损。

3、该能够避免磨损的五金片材清洗装置，通过设置过滤板、水箱、水泵、第一水管、排放管、阀门、第二水管和喷管，清洗五金片后的污水会通过过滤板流入水箱内，使得过滤板有效的对污水进行过滤处理，控制水泵工作，使得第一水管从水箱内抽水，使得过滤后的水可再次对五金片进行清洗，使得水可以循环利用，节省了一定的水资源，当需要更换水箱内的水时，工作人员打开阀门，使得水箱内的水可以通过排放管排出，方便工作人员更换干净的水源。

附图说明

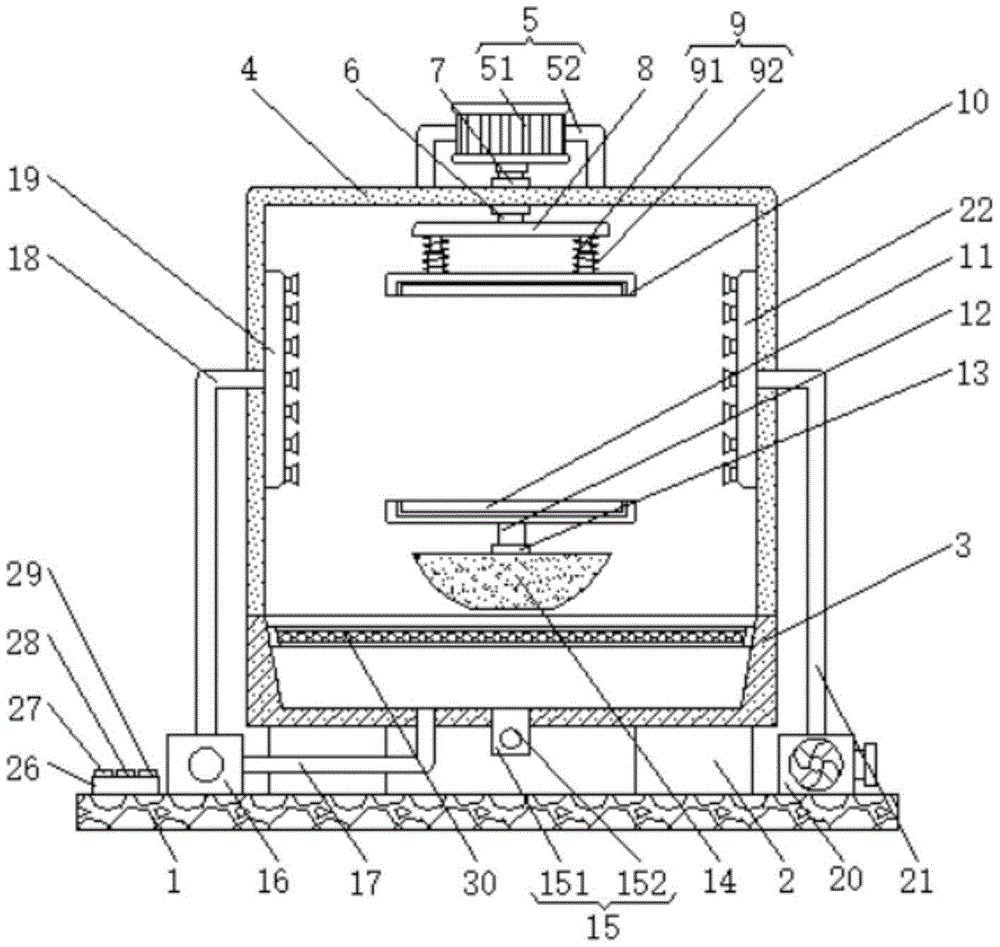

图1为本实用新型正视的剖面结构示意图；

图2为本实用新型水箱正视的结构示意图；

图3为本实用新型第一压板正视的结构示意图。

图中：1底板、2支撑腿、3水箱、4柜体、5驱动装置、51电机、52固定杆、6第一转轴、7第一轴承、8连接板、9伸缩装置、91伸缩杆、92弹簧、10第一压板、11第二压板、12第二转轴、13第二轴承、14固定块、15排放装置、151排放管、152阀门、16水泵、17第一水管、18第二水管、19喷管、20烘干风机、21连通管、22烘干管、23合页、24盖板、25把手、26电源、27第一开关、28第二开关、29第三开关、30过滤板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1-3所示，本实用新型提供一种技术方案：一种能够避免磨损的五金片材清洗装置，包括底板1，底板1的上表面通过四个支撑腿2与水箱3的下表面固定连接，底板1的上表面固定连接有电源26，电源26的上表面与第一开关27、第二开关28和第三开关29的下表面固定连接，通过设置电源26，使得电源26可以给电机51、水泵16和烘干风机20供电，使得电机51、水泵16和烘干风机20可以正常工作，电源26的输出端通过导线分别与第一开关27、第二开关28和第三开关29的输入端电连接，第一开关27、第二开关28和第三开关29的输出端通过导线分别与电机51、水泵16和烘干风机20的输入端电连接，通过设置第一开关27、第二开关28和第三开关29，使得工作人员更加方便的控制电机51、水泵16和烘干风机20工作，水箱3的上表面与柜体4的下表面固定连接，柜体4的上表面固定连接有驱动装置5，驱动装置5包括电机51，电机51机身的左右两侧面均固定连接有固定杆52，固定杆52的底端与柜体4的上表面固定连接，电机51的输出轴与第一转轴6的顶端固定连接，通过设置电机51，使得电机51的输出轴同道第一转轴6带动连接板8旋转，使得连接板8通过两个伸缩杆91带动第一压板10和五金片旋转180度，使得喷管19可以再次对五金片的另一面进行冲洗，驱动装置5的底端固定连接有第一转轴6，第一转轴6套接在第一轴承7内，第一轴承7卡接在柜体4的上表面，的第一转轴6的底端与连接板8的上表面固定连接，连接板8的下表面通过两个伸缩装置9与第一压板10的上表面固定连接，通过设置弹簧92，使得两个弹簧92的弹力带动分别带动两个伸缩杆91伸长，使得两个伸缩杆91带动同一个第一压板10向下移动并且与五金片的顶部接触，使得第一压板10和第二压板11有效的夹持住五金片，伸缩装置9包括伸缩杆91，伸缩杆91的外表面套接有弹簧92，伸缩杆91和弹簧92的顶端和底端分别与连接板8的下表面和第一压板10的上表面固定连接，第一压板10位于第二压板11的上方。

第二压板11的下表面固定连接有第二转轴12，第二转轴12套接在第二轴承13内，通过设置第二轴承13，使得电机51的输出轴同道第一转轴6带动连接板8旋转，使得连接板8通过两个伸缩杆91带动第一压板10和五金片旋转不会晃动且更加稳定，第二轴承13卡接在固定块14的上表面，固定块14的背面与柜体4内壁的正面固定连接，水箱3的下表面设置有排放装置15，通过设置排放管151，当需要更换水箱3内的水时，工作人员打开阀门152，使得水箱3内的水可以通过排放管151排出，方便工作人员更换干净的水源，排放装置15包括排放管151，排放管151的顶端与水箱3的下表面相连通，排放管151的正面设置有阀门152，第一压板10的正面设置有把手25，第一压板10和第二压板11内壁均设置有软垫，通过设置第一压板10和第二压板11，因第一压板10和第二压板11内均设置有软垫，使得弹簧92的弹力挤压第一压板10时五金片不易受磨损，底板1的上表面固定连接有水泵16，水泵16的进水口通过的第一水管17与水箱3的下表面相连通，水泵16的出水口通过第二水管18与喷管19的左侧面相连通，第二水管18卡接在柜体4的左侧面。

底板1的上表面固定连接有烘干风机20，通过设置烘干风机20，控制烘干风机20工作，使得热风通过连通管21并且从烘干管22中喷出，使得热风有效的对五金片进行烘干处理，再使五金片转动180度，即可对五金片的两面进行烘干，十分有效，烘干风机20的出风口通过连通管21与烘干管22的右侧面相连通，连通管21卡接在柜体4的右侧面，喷管19的左侧面与柜体4内壁的左侧面固定连接，烘干管22的右侧面与柜体4内壁的右侧面固定连接，水箱3内设置有过滤板30，通过设置过滤板30，清洗五金片后的污水会通过过滤板30流入水箱3内，使得过滤板30有效的对污水进行过滤处理，控制水泵16工作，使得第一水管17从水箱3内抽水，使得过滤后的水可再次对五金片进行清洗，使得水可以循环利用，节省了一定的水资源，柜体4的左右两侧面均通过两个合页23分别与两个盖板24的左右两侧面铰接，且两个盖板24的相对面搭接。

本实用新型的操作步骤为：

S1、当需要对五金片进行清洗时，工作人员首先向上提起把手25，再将五金片放置在第一压板10和第二压板11内，其次松开把手25，使得两个弹簧92的弹力带动分别带动两个伸缩杆91伸长，使得两个伸缩杆91带动同一个第一压板10向下移动并且与五金片的顶部接触，控制水泵16工作，使得第一水管17可以从水箱3内抽水，喷管19喷出的水可以对五金片的一面进行清洗；

S2、其次，控制电机51工作，使得电机51的输出轴同道第一转轴6带动连接板8旋转，使得连接板8通过两个伸缩杆91带动第一压板10和五金片旋转180度，使得喷管19可以再次对五金片的另一面进行冲洗；

S3、当喷管19喷出的水清洗五金片的另一面时，控制烘干风机20工作，使得热风通过连通管21并且从烘干管22中喷出，使得热风有效的对五金片进行烘干处理，再使五金片转动180度，即可对五金片的两面进行烘干。

以上所述的具体实施方式，对本实用新型的目的、技术方案和有益效果进行了进一步详细说明，所应理解的是，以上所述仅为本实用新型的具体实施方式而已，并不用于限制本实用新型，凡在本实用新型的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
