技术领域

本实用新型涉及医疗技术领域，具体为一种便于进行延伸工作的医疗用助行器。

背景技术

医疗是指对人们的健康、疾病和伤情进行治疗，从而提高人们的健康，在进行医疗的过程中，需要使用到各种不同的工具和设备，其中包括医疗用助行器。

目前市场上常见的医疗用助行器，在进行使用的过程中，对该医疗用助行器的高度调节工作操作不够便捷，不利于患者自身对该医疗用助行器进行合适的调节工作，同时后续容易产生松动的现象，针对上述问题，在原有的医疗用助行器的基础上进行创新设计。

发明内容

本实用新型的目的在于提供一种便于进行延伸工作的医疗用助行器，以解决上述背景技术中提出的目前市场上常见的医疗用助行器，对该医疗用助行器的高度调节工作操作不够便捷，同时后续容易产生松动的现象的问题。

为实现上述目的，本实用新型提供如下技术方案：一种便于进行延伸工作的医疗用助行器，包括支撑架、钢丝和垫脚，所述支撑架的底部与第一支撑杆的顶端固定连接，且第一支撑杆的顶端开设有第一限位槽，并且第一限位槽与连接板相互连接，所述连接板贯穿第一限位槽和第二限位槽与套筒的内壁固定连接，且第二限位槽开设在支撑架的外表面，并且套筒位于支撑架的外侧，所述套筒的底面固定安装有套环，且套环与连接轴的外表面相互连接，并且安装在支撑架的外表面，所述第一支撑杆贯穿连接轴与第二支撑杆相互连接，且第一支撑杆的内部安装有钢丝，并且钢丝的顶端与连接板固定连接，所述钢丝穿过连接弹簧与限位轴固定连接，且连接弹簧和限位轴均位于收纳槽的内部，并且收纳槽开设在第一支撑杆的外表面，所述限位轴穿过收纳槽与限位孔相互连接，且限位孔开设在第二支撑杆的外表面，并且第二支撑杆的底端固定安装有垫脚。

优选的，所述第一支撑杆与连接轴构成滑动结构，且第一支撑杆与第二支撑杆构成滑动结构。

优选的，所述套筒通过连接板和第一限位槽与第一支撑杆构成滑动结构，且套筒通过连接板和第二限位槽与支撑架构成滑动结构。

优选的，所述连接轴通过套环与套筒构成旋转结构，且连接轴与支撑架的连接方式为螺纹连接。

优选的，所述限位轴通过连接弹簧和收纳槽与第一支撑杆构成伸缩结构，且限位轴的个数设置有2个，并且2个限位轴关于第一支撑杆的纵向中心线对称分布。

优选的，所述限位轴与限位孔的连接方式为卡合连接，且限位孔在第二支撑杆上等间距分布。

与现有技术相比，本实用新型的有益效果是：该便于进行延伸工作的医疗用助行器；

1、在需要对该医疗用助行器进行整体的高度调节工作时，可通过对连接轴的旋转进行定位解除和定位的工作，从而提高了使用者对该医疗用助行器进行高度调节时操作的便捷性；

2、套筒通过套环可在连接轴上进行滑动工作，从而有效的避免连接轴在进行旋转的过程中带动套筒进行旋转，方便后续对套筒的推动工作，便于套筒通过连接板对钢丝进行拉伸工作；

3、通过限位轴与限位孔的卡合连接，有效的使第一支撑杆固定在第二支撑杆上，同时限位轴关于第一支撑杆的纵向中心线对称分布，便于提高第一支撑杆进行定位后的稳定性。

附图说明

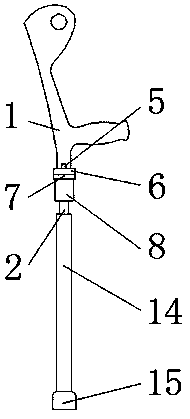

图1为本实用新型整体正视结构示意图；

图2为本实用新型支撑架与第一支撑杆正视剖面连接结构示意图；

图3为本实用新型图2中A处放大结构示意图；

图4为本实用新型第一支撑杆与第二支撑杆俯视剖面连接结构示意图；

图5为本实用新型第二限位槽侧视结构示意图。

图中：1、支撑架；2、第一支撑杆；3、第一限位槽；4、连接板；5、第二限位槽；6、套筒；7、套环；8、连接轴；9、钢丝；10、连接弹簧；11、限位轴；12、收纳槽；13、限位孔；14、第二支撑杆；15、垫脚。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-5，本实用新型提供一种技术方案：一种便于进行延伸工作的医疗用助行器，包括支撑架1、钢丝9和垫脚15，支撑架1的底部与第一支撑杆2的顶端固定连接，且第一支撑杆2的顶端开设有第一限位槽3，并且第一限位槽3与连接板4相互连接，连接板4贯穿第一限位槽3和第二限位槽5与套筒6的内壁固定连接，且第二限位槽5开设在支撑架1的外表面，并且套筒6位于支撑架1的外侧，套筒6的底面固定安装有套环7，且套环7与连接轴8的外表面相互连接，并且安装在支撑架1的外表面，第一支撑杆2贯穿连接轴8与第二支撑杆14相互连接，且第一支撑杆2的内部安装有钢丝9，并且钢丝9的顶端与连接板4固定连接，钢丝9穿过连接弹簧10与限位轴11固定连接，且连接弹簧10和限位轴11均位于收纳槽12的内部，并且收纳槽12开设在第一支撑杆2的外表面，限位轴11穿过收纳槽12与限位孔13相互连接，且限位孔13开设在第二支撑杆14的外表面，并且第二支撑杆14的底端固定安装有垫脚15。

第一支撑杆2与连接轴8构成滑动结构，且第一支撑杆2与第二支撑杆14构成滑动结构，有利于通过对支撑架1的拉动，使支撑架1带动第一支撑杆2在第二支撑杆14上进行滑动，从而使第一支撑杆2进行延伸和收缩的工作。

套筒6通过连接板4和第一限位槽3与第一支撑杆2构成滑动结构，且套筒6通过连接板4和第二限位槽5与支撑架1构成滑动结构，方便套筒6进行滑动的工作，从而使套筒6通过连接板4对钢丝9进行拉动工作。

连接轴8通过套环7与套筒6构成旋转结构，且连接轴8与支撑架1的连接方式为螺纹连接，有利于连接轴8在支撑架1上进行移动工作，从而使连接轴8推动套筒6进行升降工作。

限位轴11通过连接弹簧10和收纳槽12与第一支撑杆2构成伸缩结构，且限位轴11的个数设置有2个，并且2个限位轴11关于第一支撑杆2的纵向中心线对称分布，提高了对第一支撑杆2进行支撑定位的稳定性，同时钢丝9可拉动限位轴11进行收缩运转，便于进行定位的解除工作。

限位轴11与限位孔13的连接方式为卡合连接，且限位孔13在第二支撑杆14上等间距分布，通过限位轴11与限位孔13的卡合连接，使得第一支撑杆2固定在第二支撑杆14，同时便于在不同的高度位置进行定位工作。

工作原理：根据图1，首先使用人员将手臂放置到支撑架1上，同时对支撑架1进行握紧工作，接着通过支撑架1底端的第一支撑杆2和第二支撑杆14进行支撑助行工作，同时第二支撑杆14底部的垫脚15增加摩擦力；

根据图1-2和图5，当需要对该医疗用助行器进行长度的延伸工作时，可手动对连接轴8进行旋转，因连接轴8与支撑架1为螺纹连接，使连接轴8进行旋转上移工作，同时连接轴8通过套环7在套筒6上进行转动，使连接轴8推动套筒6进行上升工作，从而使套筒6通过连接板4、第二限位槽5和第一限位槽3分别在支撑架1和第一支撑杆2上进行滑动工作；

根据图1-4，接着连接板4对钢丝9进行拉动工作，使钢丝9在第一支撑杆2内进行滑动，从而使钢丝9对限位轴11进行拉动工作，然后限位轴11与限位孔13进行分离工作，使限位轴11完全滑进收纳槽12的内部，从而使限位轴11推动连接弹簧10进行收缩运转，接着手动拉动支撑架1，使支撑架1带动第一支撑杆2在第二支撑杆14内进行向上滑动工作，在第一支撑杆2滑动至合适位置后；

根据图1-5，手动反向旋转连接轴8，按照上述原理，使连接轴8带动套筒6和连接板4进行下滑工作，从而解除对钢丝9和限位轴11的拉力，使限位轴11通过连接弹簧10的弹力推动进行复位工作，从而使限位轴11滑进其它的限位孔13内进行定位工作，以上便是整个装置的工作过程，且本说明书中未作详细描述的内容均属于本领域专业技术人员公知的现有技术。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
