技术领域

本实用新型涉及收线筒设备科技领域，尤其涉及一种电力施工用收线装置。

背景技术

传统的收线装置只带有一个收线轮，而且大多数的收线装置为手动收收线，使得收收线的效率不高，并且这种收线装置只能与一种固定直径的电缆相配合使用，如需使用其他直径的电缆还需拆卸再安装，不但过程繁琐，费时费力，还有可能会影响工程的正常进行，此外传统收线装置由于结构简单没有保护措施，还会存在易发生缠线等问题，且电缆绕设于转筒上，绕设一定量电缆的转筒不方便取出，在电缆线进行回收的时候上面沾染有大量的灰尘，不便于对其进行清理，效率低下，因此我们提出了电力电缆收线设备用于解决上述问题。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种电力施工用收线装置。

为了实现上述目的，本实用新型采用了如下技术方案：

一种电力施工用收线装置，包括底座，所述底座上设有机箱，所述机箱左侧壁开有进线口，所述机箱后壁安装有电动机，所述电动机的输出端安装有第一活动杆，所述第一活动杆上安装有第一齿轮和第一紧线滚筒，所述机箱前端内壁开有第一U型槽，所述第一U型槽内安装有第一滚动轴承，且第一滚动轴承与第一活动杆的另一端相连接，所述机箱的内壁位于电动机和第一U型槽的右侧均开有第二U型槽，所述第二U型槽内均安装有第二滚动轴承，所述第二滚动轴承上连接有第二活动杆，所述第二活动杆上安装有与第一齿轮相啮合的第二齿轮，所述第二活动杆上安装有与第一紧线滚筒相对应的第二紧线筒，且第一紧线滚筒与第二紧线筒不在同一水平面上，所述机箱内壁位于第二U型槽右侧均开有第三U型槽，所述第三U型槽内均安装有第三滚动轴承，所述第三滚动轴承上均安装有电动伸缩杆，所述电动伸缩杆上安装有与第二齿轮相啮合的第三齿轮，所述电动伸缩杆的伸缩端均安装有固定板，所述固定板上安装有固定螺栓，所述固定板通过固定螺栓固定有收线滚筒。

优选的，所述底座底部设有万向轮，所述万向轮上设有刹车片。

优选的，所述机箱内部位于收线滚筒下方安装有液压升降机。

优选的，所述机箱外壁位于进线口出设有夹管，所述夹管上设有夹紧螺栓，所述夹管内壁设有清洁海绵。

优选的，所述底座的右侧设有箱门，所述液压升降机上安装有电子秤。

本实用新型的有益效果为：

1，本实用新型通过安装第一紧线滚筒与第二紧线筒，使该收线装置可将线缆牢固的缠绕在收线滚筒上，通过安装伸缩杆，使收线滚筒缠绕均匀合理。

2，本实用新型通过安装夹管，夹管中设有清洁海绵，方便清除电缆本体上的灰尘。

3，本实用新型通过安装液压升降机和电子秤，方便对收线滚筒进行拆装和称重。

附图说明

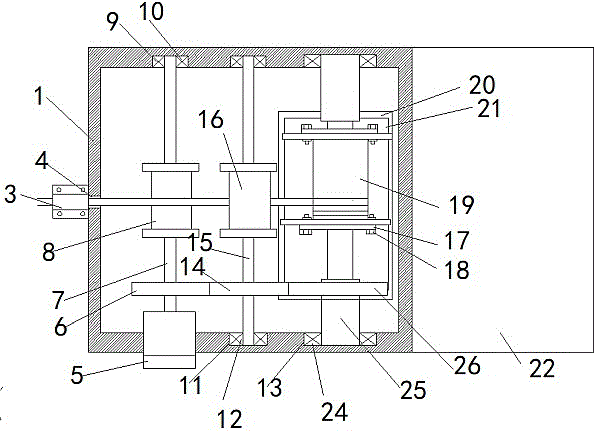

图1为本实用新型的俯视结构示意图。

图2为本实用新型的主视图。

图3为本实用新型的左视图。

图4为本实用新型的清洁装置结构示意图。

图中标号：1机箱、2底座、3夹管、301夹紧螺栓、302清洁海绵、4进线口、5电动机、6第一齿轮、7第一活动杆、8第一紧线滚筒、9第一滚动轴承、10第一U型槽、11第二U型槽、12第二滚动轴承、13第三U型槽、14第二齿轮、15第二活动杆、16第二紧线滚筒、17固定板、18固定螺栓、19收线滚筒、20液压升降机、21电子秤、22箱门、23万向轮、24第三滚动轴承、25电动伸缩杆、26第三齿轮。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-4一种电力施工用收线装置，包括底座2，底座2上设有机箱1，机箱1左侧壁开有进线口4，机箱1后壁安装有电动机5，电动机5的输出端安装有第一活动杆7，第一活动杆7上安装有第一齿轮6和第一紧线滚筒8，机箱1前端内壁开有第一U型槽10，第一U型槽10内安装有第一滚动轴承9，且第一滚动轴承9与第一活动杆7的另一端相连接，机箱1的内壁位于电动机5和第一U型槽10的右侧均开有第二U型槽11，第二U型槽11内均安装有第二滚动轴承12，第二滚动轴承12上连接有第二活动杆15，第二活动杆15上安装有与第一齿轮6相啮合的第二齿轮14，第二活动杆15上安装有与第一紧线滚筒8相对应的第二紧线筒16，且第一紧线滚筒8与第二紧线筒16不在同一水平面上，机箱1内壁位于第二U型槽11右侧均开有第三U型槽13，第三U型槽13内均安装有第三滚动轴承24，第三滚动轴承24上均安装有电动伸缩杆25，电动伸缩杆25上安装有与第二齿轮14相啮合的第三齿轮26，电动伸缩杆25的伸缩端均安装有固定板17，固定板17上安装有固定螺栓18，固定板17通过固定螺栓18固定有收线滚筒19，底座2底部设有万向轮23，万向轮23上设有刹车片，机箱1内部位于收线滚筒19下方安装有液压升降机20，机箱1外壁位于进线口4出设有夹管3，夹管3上设有夹紧螺栓301，夹管3内壁设有清洁海绵302，底座2的右侧设有箱门22，液压升降机20上安装有电子秤21。

工作原理：

本实用新型在使用时，打开箱门22，将收线滚筒19通过箱门22滚到液压升降机20上，用液压升降机20上的电子秤21对收线滚筒19进行称重，启动液压升降机20，将收线滚筒19移到与固定板17的同一高度，通过固定螺栓18将收线滚筒19固定在固定板17上，将缆线穿过夹管3、第一紧线滚筒8、第二紧线滚筒16和收线滚筒19上，启动电动伸缩杆25，启动电动机5，即完成收线，拆卸收线滚筒19时，启动液压升降机20，将液压升降机20上的电子秤21移到可以触碰到收线滚筒19的高度，松开固定螺栓18，用电子秤21对收线滚筒19进行称重，可以知道缆线的重量，方便下次使用。

以上，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
