技术领域

本实用新型涉及农业设备技术领域，具体为一种农用塑料薄膜覆盖装置。

背景技术

农业为通过培育动植物生产食品及工业原料的产业，农业属于第一产业，研究农业的科学是农学，农业的劳动对象是有生命的动植物，获得的产品是动植物本身，我们把利用动物植物等生物的生长发育规律，通过人工培育来获得产品的各部门的认可，统称为农业，目前人工对大棚覆盖薄膜存在覆盖效率不高、覆盖需要耗费大量时间、需要耗费大量人力的缺点。

实用新型内容

针对现有技术的不足，本实用新型提供了一种农用塑料薄膜覆盖装置，具备可以轻松对大棚进行薄膜覆盖，节约时间、人力和可以对薄膜进行切断等优点，解决了覆盖效率不高、覆盖需要耗费大量时间、需要耗费大量人力的问题。

为实现以上目的，本实用新型通过以下技术方案予以实现：一种农用塑料薄膜覆盖装置，包括农业大棚、一组相对的滑轨、活动安装架、排水孔以及排水管，所述一组相对的滑轨分别固定安装在农业大棚上，所述活动安装架活动安装在农业大棚一侧，所述排水孔开在一组相对的滑轨上，所述排水管安装在一组相对的滑轨上，所述排水管和排水孔固定连接，所述活动安装架上设有薄膜覆盖裁剪机构；

所述薄膜覆盖裁剪机构，其包括：一组相对的竖向滑槽、移动滑动块、减震弹簧、U型固定杆、薄膜棍、横向通槽、永磁铁以及切割刀具；

所述一组相对的竖向滑槽分别开在活动安装架上，所述移动滑动块滑动安装在一组相对的竖向滑槽上，所述减震弹簧固定安装在活动安装架上，所述移动滑动块和减震弹簧固定连接，所述U型固定杆固定安装在移动滑动块一侧，所述薄膜棍放置在U型固定杆上，所述横向通槽开在活动安装架上，所述永磁铁固定安装在横向通槽一侧，所述切割刀具放置在横向通槽内，所述切割刀具和永磁铁磁力连接。

优选的，所述薄膜棍上套装有转动圆环，所述转动圆环上固定安装有连接扣，所述连接扣上固定连接有钢丝绳，所述一组相对的滑轨上开有固定通孔，所述连接钢丝绳通过固定通孔。

优选的，所述薄膜棍的长度比活动安装架的长度长。

优选的，所述活动安装架通过固定螺栓安装在农业大棚一侧。

本实用新型提供了一种农用塑料薄膜覆盖装置，具备以下有益效果，本装置能够有效对大棚进行塑料薄膜覆盖，将卷有塑料薄膜的薄膜棍放置在一组相对的滑轨上，将塑料薄膜的一端与农业大棚固定，在重力的作用下薄膜棍向下滚动将塑料薄膜铺设覆盖在农业大棚上，覆盖效率高，节约大量时间，节约了人力，通过减震弹簧和移动滑动块对薄膜棍进行减震，防止受到的冲击力太大薄膜棍受损，通过切割道具对塑料薄膜进行切断，使用简单方便，方便进行拆卸。

附图说明

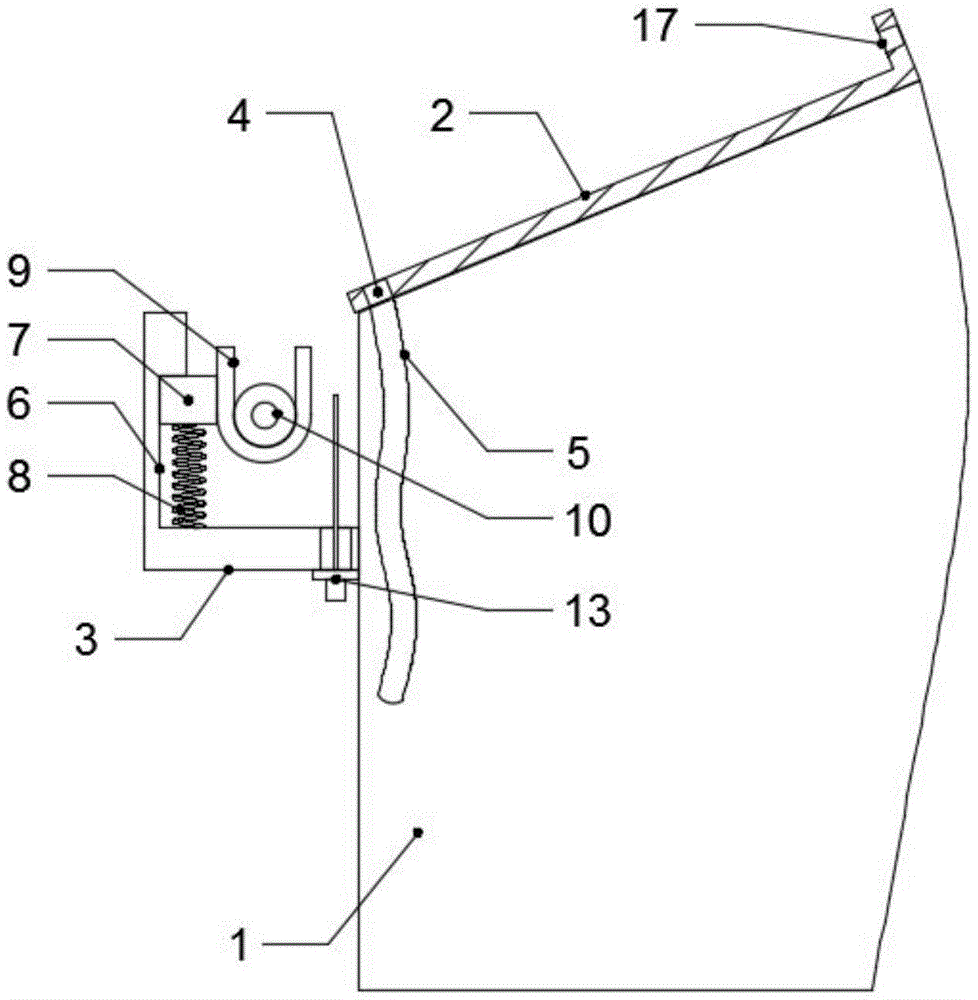

图1为本实用新型所述一种农用塑料薄膜覆盖装置的结构示意图。

图2为本实用新型所述薄膜覆盖裁剪机构的俯视图。

图3为本实用新型所述薄膜棍的示意图。

图中：1、农业大棚；2、一组相对的滑轨；3、活动安装架；4、排水孔；5、排水管；6、一组相对的竖向滑槽；7、移动滑动块；8、减震弹簧；9、U型固定杆；10、薄膜棍；11、横向通槽；12、永磁铁；13、切割刀具；14、转动圆环；15、连接扣；16、连接钢丝绳；17、固定通孔。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种农用塑料薄膜覆盖装置，包括农业大棚1，农业大棚1上固定安装有一组相对的滑轨2，农业大棚1一侧活动安装有活动安装架3，一组相对的滑轨2上开有排水孔4，一组相对的滑轨2上安装有排水管5，排水管5和排水孔4固定连接，活动安装架3上开有一组相对的竖向滑槽6，一组相对的竖向滑槽6上滑动安装有移动滑动块7，活动安装架3上固定安装有减震弹簧8，移动滑动块7和减震弹簧8固定连接，移动滑动块7一侧固定安装有U型固定杆9，U型固定杆9上放置有薄膜棍10，活动安装架3上开有横向通槽11，横向通槽11一侧安装有永磁铁12，横向通槽11内放置有切割刀具13，切割刀具13和永磁铁12磁力连接，薄膜棍10上套装有转动圆环14，转动圆环14上固定安装有连接扣15，连接扣15上固定连接有钢丝绳16，一组相对的滑轨2上开有固定通孔17，连接钢丝绳16通过固定通孔17，薄膜棍10的长度比活动安装架3的长度长，活动安装架3通过固定螺栓安装在农业大棚1一侧。

下列为本案中器件的材质及形状说明：

一组相对的滑轨：不锈钢材质。

活动安装架：不锈钢材质。

U型固定杆：不锈钢材质。

实施例：使用时，使用者可以将卷有塑料薄膜的薄膜棍10放置到U型固定杆9上，将连接钢丝绳16的一端穿过一组相对的滑轨2上的固定通孔17落在地面上，使用者可以通过拽动连接钢丝绳16，将薄膜棍10拉到一组相对的滑轨2上，使用者在拉动连接钢丝绳16时，通过连接扣15和转动圆环14将薄膜棍10拉动到一组相对的滑轨2上，转动圆环14和一组相对的滑轨2滑动连接，使用者将塑料薄膜的一端与农业大棚1顶部固定连接，松开连接钢丝绳16，在重力的作用下转动圆环14和薄膜棍10向下滑动，薄膜棍10在转动圆环14上转动，将塑料薄膜铺设覆盖在农业大棚1上，覆盖效率高，节约大量时间，节约了人力，薄膜棍10和转动圆环14滑落到U型固定杆9上，在U型固定杆9受到冲击力时对移动滑动块7施加压力，移动滑动块7在一组相对的竖向滑槽6内滑动对减震弹簧8施加压力，减震弹簧8产生形变减缓冲击力，防止受到的冲击力太大薄膜棍受损，使用者滑动切割刀具13，切割刀具13和永磁铁12断开连接在横向通槽11内滑动，将塑料薄膜切断，使用简单方便，方便进行拆卸，在雨雪天气时，一组相对的滑轨2通过排水孔4和排水管5将雨水排出，防止存水。

作为优选方案，更进一步的，所述U型固定杆上安装有橡胶减震垫。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下。由语句“包括一个......限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素”。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
