技术领域

本实用新型涉及畜牧业收粪技术领域，具体为一种畜牧业养殖用收粪车。

背景技术

畜牧业，是利用畜禽等已经被人类驯化的动物，或者鹿、麝、狐、貂、水獭、鹌鹑等野生动物的生理机能，通过人工饲养、繁殖，使其将牧草和饲料等植物能转变为动物能，以取得肉、蛋、奶、羊毛、山羊绒、皮张、蚕丝和药材等畜产品的生产部门。区别于自给自足家畜饲养，畜牧业的主要特点是集中化、规模化、并以营利为生产目的。畜牧业是人类与自然界进行物质交换的极重要环节，目前在对动物进行饲养的过程中，会使用饲养架对动物进行饲养，目前在畜牧业养殖过程中，动物会产生粪便，所以要对养殖的过程中产生的粪便进行清理，现有的用于对粪便的清理装置，大多只能对粪便进行大致的清理，而对于墙角等旮旯处的粪便，经常会遗漏，所以使用不便，不利于推广使用。

实用新型内容

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种畜牧业养殖用收粪车，解决了畜牧业养殖过程中，对于墙角等旮旯处的粪便不易进行清理的问题。

(二)技术方案

为实现以上目的，本实用新型通过以下技术方案予以实现：一种畜牧业养殖用收粪车，包括底座，所述底座的下表面四角均固定连接有支撑块，四组所述支撑块的底部均固定连接有滚轮，所述底座前端的左侧和右侧均设置有清扫装置，所述清扫装置包括清扫电机，所述清扫电机的输出端与连接传动轴的一端固定连接，所述连接传动轴的另一端与第一锥齿轮固定连接，所述第一锥齿轮与第二锥齿轮相互啮合，所述第二锥齿轮中部与清扫轴顶部固定连接，所述清扫轴的底端穿过底座内底部与清扫盘上表面中部固定连接，所述清扫盘的下表面固定连接有清扫板，所述清扫板外侧设置有清扫毛刷，所述底座前端设置有翻转槽，翻转槽处设置有翻转收集装置，所述翻转收集装置包括翻转电机，所述翻转电机的输出端与蜗杆一端固定连接，所述蜗杆与半涡轮相互啮合，所述半涡轮与翻转轴一端固定连接，所述底座上表面的左侧和右侧均固定连接有限位块，所述翻转轴的两端分别转动连接在两组限位块上，所述翻转轴外侧固定连接有收集架，所述底座上表面中部前侧的左侧和右侧均固定连接有固定块，所述底座上表面中部后侧的左侧和右侧均固定连接有固定管，两组所述固定管顶部均滑动连接有固定杆，两组所述固定杆和两组固定块分别与两组转动辊的两端转动连接，两组所述转动辊的外侧包裹有转动皮带，所述底座后端设置有收集箱，所述收集箱顶部转动连接有箱盖，所述箱盖上固定连接有把手块，所述底座上表面后端的左侧和右侧均固定连接有支撑杆，两组所述支撑杆的顶部分别与把手杆的两端固定连接。

优选的，四组所述支撑块的底部均设置有转动槽，四组滚轮均转动连接在转动槽内部，四组转动槽内部均设置有刹车片。

优选的，两组所述清扫电机均固定连接在底座的上表面，连接传动轴转动连接在底座内部。

优选的，所述清扫板设置有多组，多组清扫板均匀分布在清扫盘下表面，清扫板外侧可拆卸连接有多组清扫毛刷，清扫毛刷为人造毛刷。

优选的，所述固定杆可纵向滑动连接在固定管内部，转动皮带的材料为弹性橡胶，且转动皮带外表面设置有防滑纹路。

优选的，所述收集箱的左侧壁和右侧壁上均固定连接有滑动条，底座后端的内左侧壁和内右侧壁上均设置有滑动槽，滑动条滑动连接在滑动槽内部。

优选的，所述把手块和把手杆的外侧均设置有防滑橡胶层。

(三)有益效果

本实用新型提供了一种畜牧业养殖用收粪车，具备以下有益效果：

1、该畜牧业养殖用收粪车，通过转动清扫电机可以使连接传动轴进行转动，进而可以通过第一锥齿轮带动第二锥齿轮进行转动，从而可以使清扫轴带动清扫盘进行旋转，通过清扫板上的清扫毛刷可以对粪便进行清扫，通过两组清扫装置可以对墙角等旮旯处的粪便进行清扫，从而可以增加该收粪车的实用性，提高畜牧业养殖用收粪车的清扫质量。

2、该畜牧业养殖用收粪车，通过底座可以对该装置进行支撑，通过支撑块与滚轮的配合，可以对该装置进行移动，通过翻转收集装置可以对粪便进行收集，还可以将粪便输送至转动皮带处，通过固定管与固定杆的配合，可以对转动皮带进行高度的调节，通过收集箱可以对粪便进行收集，通过箱盖可以减小粪便味道的散播，通过支撑杆与把手杆的配合，可以方便工作人员对该收粪车的移动，通过滑动条与滑动槽的配合，可以使收集箱进行移动。

附图说明

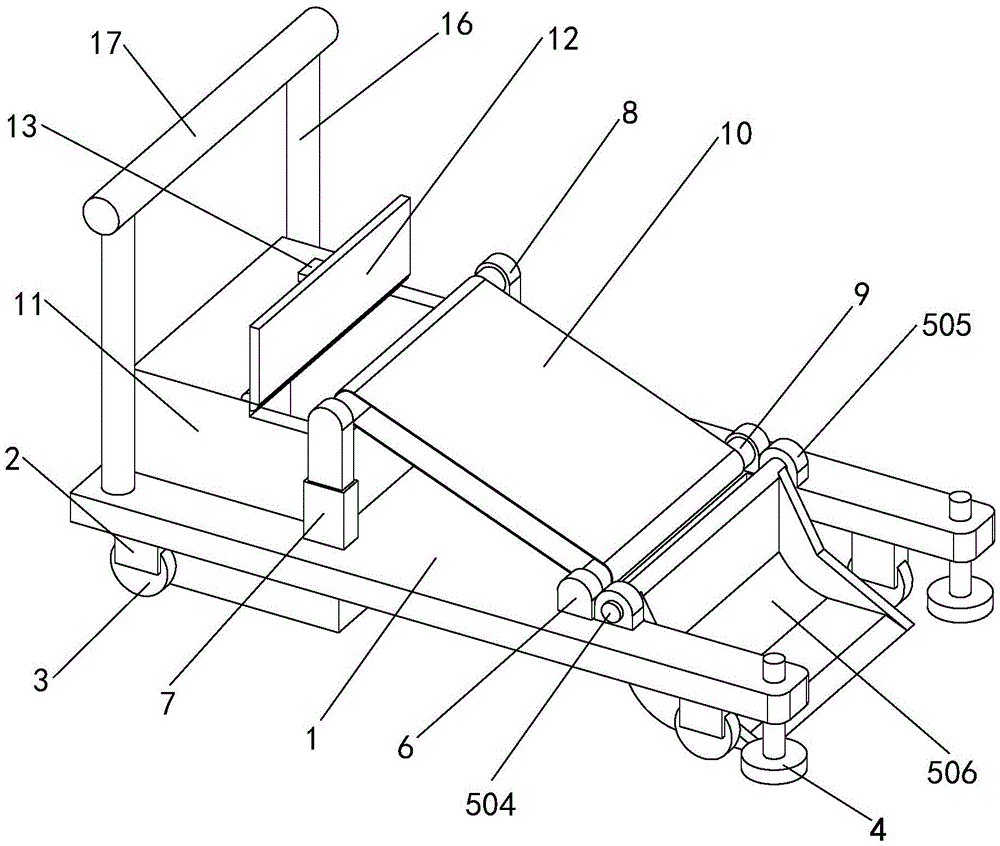

图1为本实用新型结构示意图；

图2为本实用新型背部的结构示意图；

图3为本实用新型清扫装置的结构示意图；

图4为本实用新型翻转收集装置的结构示意图。

图中：1、底座；2、支撑块；3、滚轮；4、清扫装置；401、清扫电机；402、连接传动轴；403、第一锥齿轮；404、第二锥齿轮；405、清扫轴；406、清扫盘；407、清扫板；408、清扫毛刷；5、翻转收集装置；501、翻转电机；502、蜗杆；503、半涡轮；504、翻转轴；505、限位块；506、收集架；6、固定块；7、固定管；8、固定杆；9、转动辊；10、转动皮带；11、收集箱；12、箱盖；13、把手块；14、滑动条；15、滑动槽；16、支撑杆；17、把手杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供一种技术方案：一种畜牧业养殖用收粪车，包括底座1，底座1的下表面四角均固定连接有支撑块2，四组支撑块2的底部均固定连接有滚轮3，四组支撑块2的底部均设置有转动槽，四组滚轮3均转动连接在转动槽内部，四组转动槽内部均设置有刹车片，通过刹车片可以方便对该收粪车进行固定，底座1前端的左侧和右侧均设置有清扫装置4，清扫装置4包括清扫电机401，清扫电机401的输出端与连接传动轴402的一端固定连接，两组清扫电机401均固定连接在底座1的上表面，连接传动轴402转动连接在底座1内部，连接传动轴402的另一端与第一锥齿轮403固定连接，第一锥齿轮403与第二锥齿轮404相互啮合，第二锥齿轮404中部与清扫轴405顶部固定连接，清扫轴405的底端穿过底座1内底部与清扫盘406上表面中部固定连接，清扫盘406的下表面固定连接有清扫板407，清扫板407外侧设置有清扫毛刷408，清扫板407设置有多组，多组清扫板407均匀分布在清扫盘406下表面，清扫板407外侧可拆卸连接有多组清扫毛刷408，清扫毛刷408为人造毛刷，底座1前端设置有翻转槽，通过转动清扫电机401可以使连接传动轴402进行转动，进而可以通过第一锥齿轮403带动第二锥齿轮404进行转动，从而可以使清扫轴405带动清扫盘406进行旋转，通过清扫板407上的清扫毛刷408可以对粪便进行清扫，通过两组清扫装置4可以对墙角等旮旯处的粪便进行清扫，翻转槽处设置有翻转收集装置5，翻转收集装置5包括翻转电机501，翻转电机501的输出端与蜗杆502一端固定连接，蜗杆502与半涡轮503相互啮合，半涡轮503与翻转轴504一端固定连接，底座1上表面的左侧和右侧均固定连接有限位块505，翻转轴504的两端分别转动连接在两组限位块505上，翻转轴504外侧固定连接有收集架506，通过翻转电机501可以带动蜗杆502进行转动，从而可以使半涡轮503进行转动，从而可以使翻转轴504带动收集架506进行翻转，底座1上表面中部前侧的左侧和右侧均固定连接有固定块6，底座1上表面中部后侧的左侧和右侧均固定连接有固定管7，两组固定管7顶部均滑动连接有固定杆8，两组固定杆8和两组固定块6分别与两组转动辊9的两端转动连接，固定杆8可纵向滑动连接在固定管7内部，转动皮带10的材料为弹性橡胶，且转动皮带10外表面设置有防滑纹路，两组转动辊9的外侧包裹有转动皮带10，底座1后端设置有收集箱11，收集箱11顶部转动连接有箱盖12，箱盖12上固定连接有把手块13，收集箱11的左侧壁和右侧壁上均固定连接有滑动条14，底座1后端的内左侧壁和内右侧壁上均设置有滑动槽15，滑动条14滑动连接在滑动槽15内部，底座1上表面后端的左侧和右侧均固定连接有支撑杆16，两组支撑杆16的顶部分别与把手杆17的两端固定连接，把手块13和把手杆17的外侧均设置有防滑橡胶层，通过转动清扫电机401可以使连接传动轴402进行转动，进而可以通过第一锥齿轮403带动第二锥齿轮404进行转动，从而可以使清扫轴405带动清扫盘406进行旋转，通过清扫板407上的清扫毛刷408可以对粪便进行清扫，通过两组清扫装置4可以对墙角等旮旯处的粪便进行清扫，从而可以增加该收粪车的实用性，提高畜牧业养殖用收粪车的清扫质量。

在使用时，通过底座1可以对该装置进行支撑，通过支撑块2与滚轮3的配合，可以对该装置进行移动，通过翻转收集装置5可以对粪便进行收集，还可以将粪便输送至转动皮带10处，通过固定管7与固定杆8的配合，可以对转动皮带10进行高度的调节，通过收集箱11可以对粪便进行收集，通过箱盖12可以减小粪便味道的散播，通过支撑杆16与把手杆17的配合，可以方便工作人员对该收粪车的移动，通过滑动条14与滑动槽15的配合，可以使收集箱进行移动，通过转动清扫电机401可以使连接传动轴402进行转动，进而可以通过第一锥齿轮403带动第二锥齿轮404进行转动，从而可以使清扫轴405带动清扫盘406进行旋转，通过清扫板407上的清扫毛刷408可以对粪便进行清扫，通过两组清扫装置4可以对墙角等旮旯处的粪便进行清扫，通过翻转电机501可以带动蜗杆502进行转动，从而可以使半涡轮503进行转动，从而可以使翻转轴504带动收集架506进行翻转。

综上所述，该畜牧业养殖用收粪车，通过转动清扫电机401可以使连接传动轴402进行转动，进而可以通过第一锥齿轮403带动第二锥齿轮404进行转动，从而可以使清扫轴405带动清扫盘406进行旋转，通过清扫板407上的清扫毛刷408可以对粪便进行清扫，通过两组清扫装置4可以对墙角等旮旯处的粪便进行清扫，从而可以增加该收粪车的实用性，提高畜牧业养殖用收粪车的清扫质量，通过底座1可以对该装置进行支撑，通过支撑块2与滚轮3的配合，可以对该装置进行移动，通过翻转收集装置5可以对粪便进行收集，还可以将粪便输送至转动皮带10处，通过固定管7与固定杆8的配合，可以对转动皮带10进行高度的调节，通过收集箱11可以对粪便进行收集，通过箱盖12可以减小粪便味道的散播，通过支撑杆16与把手杆17的配合，可以方便工作人员对该收粪车的移动，通过滑动条14与滑动槽15的配合，可以使收集箱进行移动。
