技术领域

本实用新型涉及管道安装技术领域，具体地说是一种建筑管道安装架。

背景技术

在房屋建筑施工中，需要布置与房屋配套的管道设施，管道的安装质量直接影响着房屋的整体质量，也是房屋建筑行业的一项重要的技术难题。传统的管道安装固定通常使用钢质或塑质的管卡将管道固定，然后用螺栓将管卡固定，工作过程较为繁琐，减震效果差，极为不便，大大降低了拆装效率。

实用新型内容

针对上述技术的不足，本实用新型提出了一种建筑管道安装架，能够克服上述缺陷。

本实用新型是一种建筑管道安装架，包括底座以及支撑台，所述底座内设有开口向上设置的缓冲槽，所述支撑台滑动配合连接设置于所述缓冲槽内，所述支撑台外侧设有环形限滑板，所述支撑台的底部设有缓冲弹簧，所述支撑台的顶部端面内设有凹槽，所述凹槽的左右两侧对称设有插孔，所述支撑台的顶部端面靠左侧位置处还设有铰接座，所述铰接座上铰接有柔性齿带，所述支撑台的顶部端面靠右侧位置处还设有连接块，所述连接块内设有左右贯穿设置的贯穿孔，所述贯穿孔的顶壁内设有滑道，所述滑道内滑动配合连接有滑动块，所述滑动块的底部末端固设有楔形块，所述滑动块的顶部顶压配合连接有复位弹簧，所述滑道的顶壁内滑动配合连接有上下延伸设置的连杆，所述连杆的底部末端与所述滑动块的顶部端面固定连接，所述连杆的顶部延伸末端伸出所述连接块的顶部端面外，且所述连杆的顶部延伸末端固设有向右侧延伸设置的顶杆，所述连接块的顶部端面上固设有活动座，所述活动座上转动配合连接有翘杆，所述翘杆上设有与所述顶杆底部端面相抵接的翘臂。

优选地，所述底座的左右两侧固设有固定凸耳部。

优选地，所述环形限滑板通过螺栓与所述底座的顶部端面固定配合连接。

优选地，所述凹槽内设有管道，所述管道的外表面上套设有U形卡件，所述U形卡件上的U形臂与所述插孔配合连接。

优选地，所述活动座位于所述连杆的右侧位置。

综上所述，本装置结构简单，方便快速安装和使用，具有减震功能，提高了减震效率，通过U形卡件能实现管道快速定位工作，防止偏移，通过柔性齿带与楔形块的配合连接，进而实现快速锁定工作，提高了锁定的便捷性，通过翘杆控制楔形块上下移动工作，进而实现快速控制拆卸工作，方便快速拆装维护。

附图说明

为了更清楚地说明实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

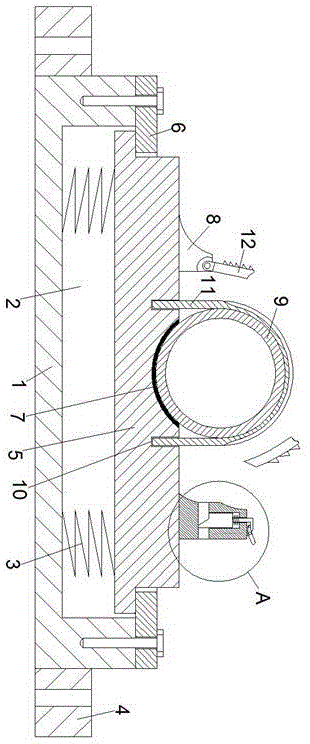

图1为本实用新型的一种建筑管道安装架结构示意图；

图2为本实用新型图1中A的局部放大示意图。

具体实施方式

本说明书中公开的所有特征，或公开的所有方法或过程中的步骤，除了互相排斥的特征和/或步骤以外，均可以以任何方式组合。

下面结合图1-2对本实用新型进行详细说明，为叙述方便，现对下文所说的方位规定如下：下文所说的上下左右前后方向与图1本身投影关系的上下左右前后方向一致。

如图1-2所示，本实用新型装置的一种建筑管道安装架，包括底座1以及支撑台5，所述底座1内设有开口向上设置的缓冲槽2，所述支撑台5滑动配合连接设置于所述缓冲槽2内，所述支撑台5外侧设有环形限滑板6，所述支撑台5的底部设有缓冲弹簧3，所述支撑台5的顶部端面内设有凹槽7，所述凹槽7的左右两侧对称设有插孔10，所述支撑台5的顶部端面靠左侧位置处还设有铰接座8，所述铰接座8上铰接有柔性齿带12，所述支撑台5的顶部端面靠右侧位置处还设有连接块13，所述连接块13内设有左右贯穿设置的贯穿孔14，所述贯穿孔14的顶壁内设有滑道15，所述滑道15内滑动配合连接有滑动块17，所述滑动块17的底部末端固设有楔形块19，所述滑动块17的顶部顶压配合连接有复位弹簧18，所述滑道15的顶壁内滑动配合连接有上下延伸设置的连杆16，所述连杆16的底部末端与所述滑动块17的顶部端面固定连接，所述连杆16的顶部延伸末端伸出所述连接块13的顶部端面外，且所述连杆16的顶部延伸末端固设有向右侧延伸设置的顶杆20，所述连接块13的顶部端面上固设有活动座21，所述活动座21上转动配合连接有翘杆22，所述翘杆22上设有与所述顶杆20底部端面相抵接的翘臂23。

优选地，所述底座1的左右两侧固设有固定凸耳部4。

优选地，所述环形限滑板6通过螺栓与所述底座1的顶部端面固定配合连接，从而方便快速拆装维护。

优选地，所述凹槽7内设有管道9，所述管道9的外表面上套设有U形卡件11，所述U形卡件11上的U形臂与所述插孔10配合连接。

有益地，所述活动座21位于所述连杆16的右侧位置。

开始工作时，将管道9放置于凹槽7内，然后通过U形卡件11与管道9配合连接，同时，使U形卡件11与插孔配合插接，接着通过柔性齿带12绕过U形卡件11且与U形卡件11的顶部端面相抵接，同时，使柔性齿带12远离铰接座8的一侧穿过贯穿孔14，使楔形块19与柔性齿带12啮合连接，进而实现管道9的快速安装；通过掰动翘杆22，使翘臂23与顶杆20相抵，进而使顶杆20带动连杆16底部的滑动块17克服复位弹簧18的顶压力朝滑道15的顶部方向滑动，并使楔形块19脱离柔性齿带12，进而实现柔性齿带12的解锁工作。

以上所述，仅为实用新型的具体实施方式，但实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在实用新型的保护范围之内。因此，实用新型的保护范围应该以权利要求书所限定的保护范围为准。
