技术领域

本实用新型涉及桥梁排水设备技术领域，更具体的说是一种桥梁防堵通水装置。

背景技术

目前国内桥梁的数量越来越多，桥梁的建筑结构越来越完善，外形也越来越美观，部分桥梁已经成为知名景点，但是现在的桥梁排水装置结构单一，当有树叶或者其他杂物进入排水管道中时，极容易堵塞排水管道，对桥梁排水管道的疏通工作极为困难，并常伴有危险情况发生。

实用新型内容

本实用新型的目的是提供一种桥梁防堵通水装置，可以将桥梁上的积水从桥上排走，并且当有水从该装置经过时，可以带动装置内的切割机构旋转，将随水进入该装置的树叶或者其他杂物切碎，放置杂物将排水管道堵塞，并且该装置的工作不需要人实际操作，避免意外的发生。

本实用新型的目的通过以下技术方案来实现：

作为本技术方案的进一步优化，本实用新型一种桥梁防堵通水装置，包括挡物网、传动轴和轴承Ⅰ，所述传动轴的上端与挡物网转动连接，该桥梁防堵通水装置还包括上部固定壳、中部固定壳、下部固定壳、水动螺旋桨和切割刀具盘，所述挡物网固定连接在上部固定壳的上端，所述上部固定壳固定连接在中部固定壳的上端，所述中部固定壳固定连接在下部固定壳的上端，所述传动轴的下端与下部固定壳转动连接，所述水动螺旋桨固定连接在传动轴的中部，所述切割刀具盘固定连接在传动轴的下部，所述轴承Ⅰ设置有两个，两个轴承Ⅰ的内圈分别与水动螺旋桨和切割刀具盘滑动连接，所述两个轴承Ⅰ的的外圈分别滑动连接在中部固定壳内部的上下两端。

作为本技术方案的进一步优化，本实用新型一种桥梁防堵通水装置，所述挡物网包括轴承连接座Ⅰ和连接限位孔，所述挡物网下端的中部设置有轴承连接座Ⅰ，所述连接限位孔设置有四个，四个连接限位孔周向均匀设置在挡物网的下端。

作为本技术方案的进一步优化，本实用新型一种桥梁防堵通水装置，所述上部固定壳包括限位块，所述限位块设置有四个，四个限位块周向均匀设置在上部固定壳内部的上端，所述四个限位块分别固定连接在四个连接限位孔内。

作为本技术方案的进一步优化，本实用新型一种桥梁防堵通水装置，所述中部固定壳包括水动螺旋桨安装腔和切割刀具盘安装腔，所述中部固定壳内部的上下两端分别设置有水动螺旋桨安装腔和切割刀具盘安装腔。

作为本技术方案的进一步优化，本实用新型一种桥梁防堵通水装置，所述下部固定壳包括轴承连接座Ⅱ，所述下部固定壳内部的下端设置有轴承连接座Ⅱ。

作为本技术方案的进一步优化，本实用新型一种桥梁防堵通水装置，所述传动轴包括轴承Ⅱ、水动螺旋桨安装块和切割刀具盘安装块，所述轴承Ⅱ设置有两个，两个轴承Ⅱ的内圈分别固定连接在传动轴的上下两端，所述传动轴的中部设置有水动螺旋桨安装块，所述传动轴的下部设置有切割刀具盘安装块，所述上端的轴承Ⅱ的外圈固定连接在轴承连接座Ⅰ内，所述下端的轴承Ⅱ的外圈固定连接在轴承连接座Ⅱ内。

作为本技术方案的进一步优化，本实用新型一种桥梁防堵通水装置，所述水动螺旋桨包括滑动环Ⅰ，所述水动螺旋桨的外侧设置有滑动环Ⅰ。

作为本技术方案的进一步优化，本实用新型一种桥梁防堵通水装置，所述切割刀具盘包括滑动环Ⅱ，所述切割刀具盘的外侧设置有滑动环Ⅱ。

作为本技术方案的进一步优化，本实用新型一种桥梁防堵通水装置，所述轴承Ⅰ设置有两个，两个轴承Ⅰ的内圈分别与滑动环Ⅰ和滑动环Ⅱ固定连接，所述两个轴承Ⅰ的外圈分别与水动螺旋桨安装腔和切割刀具盘安装腔的内壁固定连接。

本实用新型一种桥梁防堵通水装置的有益效果为：当有雨水通过该装置时，水动螺旋桨被流水带动旋转，同时通过传动轴带动切割刀具盘旋转，在排水的同时可将流水中的树叶等其他杂物进行切碎，然后从该装置的下端排走，该装置的传动轴的上下两端、水动螺旋桨和切割刀具盘都固定连接有轴承，减小转动轴、水动螺旋桨和切割刀具盘在旋转过程的阻力，使该装置的工作更加的顺畅，防止排水管道被堵塞，保持排水过程的顺畅。

附图说明

下面结合附图和具体实施方法对本实用新型做进一步详细的说明。

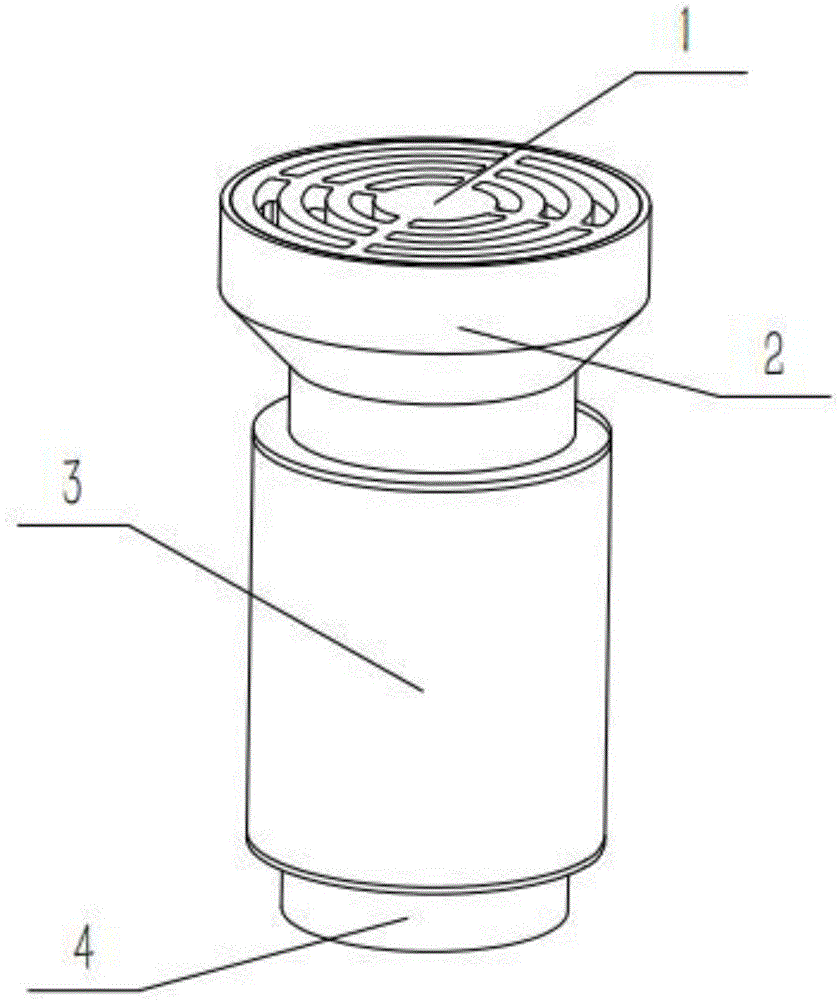

图1是本实用新型一种桥梁防堵通水装置的整体结构示意图；

图2是本实用新型的整体结构剖面示意图；

图3是本实用新型的挡物网的结构示意图；

图4是本实用新型的外壳部分结构的剖面示意图；

图5是本实用新型的传动轴的结构示意图；

图6是本实用新型的传动轴的上端结构示意图；

图7是本实用新型的传动轴的下端结构示意图；

图8是本实用新型的水动螺旋桨的结构示意图；

图9是本实用新型的切割刀具盘的结构示意图；

图10是本实用新型的轴承Ⅰ的结构示意图。

图中：挡物网1、轴承连接座Ⅰ1-1、连接限位孔1-2、上部固定壳2、限位块2-1、中部固定壳3、水动螺旋桨安装腔3-1、切割刀具盘安装腔3-2、下部固定壳4、轴承连接座Ⅱ4-1、传动轴5、轴承Ⅱ5-1、水动螺旋桨安装块5-2、切割刀具盘安装块5-3、水动螺旋桨6、滑动环Ⅰ6-1、切割刀具盘7、滑动环Ⅱ7-1、轴承Ⅰ8。

具体实施方式

下面结合附图对本实用新型作进一步详细说明。

具体实施方式一：

下面结合图1-10说明本实施方式，一种桥梁防堵通水装置，包括挡物网1、传动轴5和轴承Ⅰ8，所述传动轴5的上端与挡物网1转动连接，该桥梁防堵通水装置还包括上部固定壳2、中部固定壳3、下部固定壳4、水动螺旋桨6和切割刀具盘7，所述挡物网1固定连接在上部固定壳2的上端，所述上部固定壳2固定连接在中部固定壳3的上端，所述中部固定壳3固定连接在下部固定壳4的上端，所述传动轴5的下端与下部固定壳4转动连接，所述水动螺旋桨6固定连接在传动轴5的中部，所述切割刀具盘7固定连接在传动轴5的下部，所述轴承Ⅰ8设置有两个，两个轴承Ⅰ8的内圈分别与水动螺旋桨6和切割刀具盘7滑动连接，所述两个轴承Ⅰ8的的外圈分别滑动连接在中部固定壳3内部的上下两端。

具体实施方式二：

下面结合图1-10说明本实施方式，本实施方式对实施方式一作进一步说明，所述挡物网1包括轴承连接座Ⅰ1-1和连接限位孔1-2，所述挡物网1下端的中部设置有轴承连接座Ⅰ1-1，所述连接限位孔1-2设置有四个，四个连接限位孔1-2周向均匀设置在挡物网1的下端。

具体实施方式三：

下面结合图1-10说明本实施方式，本实施方式对实施方式一作进一步说明，所述上部固定壳2包括限位块2-1，所述限位块2-1设置有四个，四个限位块2-1周向均匀设置在上部固定壳2内部的上端，所述四个限位块4-1分别固定连接在四个连接限位孔1-2内。

具体实施方式四：

下面结合图1-10说明本实施方式，本实施方式对实施方式一作进一步说明，所述中部固定壳3包括水动螺旋桨安装腔3-1和切割刀具盘安装腔3-2，所述中部固定壳3内部的上下两端分别设置有水动螺旋桨安装腔3-1和切割刀具盘安装腔3-2。

具体实施方式五：

下面结合图1-10说明本实施方式，本实施方式对实施方式一作进一步说明，所述下部固定壳4包括轴承连接座Ⅱ4-1，所述下部固定壳4内部的下端设置有轴承连接座Ⅱ4-1。

具体实施方式六：

下面结合图1-10说明本实施方式，本实施方式对实施方式一作进一步说明，所述传动轴5包括轴承Ⅱ5-1、水动螺旋桨安装块5-2和切割刀具盘安装块5-3，所述轴承Ⅱ5-1设置有两个，两个轴承Ⅱ5-1的内圈分别固定连接在传动轴5的上下两端，所述传动轴5的中部设置有水动螺旋桨安装块5-2，所述传动轴5的下部设置有切割刀具盘安装块5-3，所述上端的轴承Ⅱ5-1的外圈固定连接在轴承连接座Ⅰ1-1内，所述下端的轴承Ⅱ5-1的外圈固定连接在轴承连接座Ⅱ4-1内。

具体实施方式七：

下面结合图1-10说明本实施方式，本实施方式对实施方式一作进一步说明，所述水动螺旋桨6包括滑动环Ⅰ6-1，所述水动螺旋桨6的外侧设置有滑动环Ⅰ6-1。

具体实施方式八：

下面结合图1-10说明本实施方式，本实施方式对实施方式一作进一步说明，所述切割刀具盘7包括滑动环Ⅱ7-1，所述切割刀具盘7的外侧设置有滑动环Ⅱ7-1。

具体实施方式九：

下面结合图1-10说明本实施方式，本实施方式对实施方式一作进一步说明，所述轴承Ⅰ8设置有两个，两个轴承Ⅰ8的内圈分别与滑动环Ⅰ6-1和滑动环Ⅱ7-1固定连接，所述两个轴承Ⅰ8的外圈分别与水动螺旋桨安装腔3-1和切割刀具盘安装腔3-2的内壁固定连接。

本实用新型的一种桥梁防堵通水装置，其工作原理为：该装置在下雨天气时，雨水从桥的表面上从挡物网1流入该装置，当流水经过水动螺旋桨6时，水动螺旋桨6被流水带动，同时水动螺旋桨6通过传动轴5带动切割刀具盘7旋转，将流水中的树叶和其他杂物被切割刀具盘7上的刀具切割成碎块，随着流水从该装置的下端排出。

当然，上述说明并非对本实用新型的限制，本实用新型也不仅限于上述举例，本技术领域的普通技术人员在本实用新型的实质范围内所做出的变化、改型、添加或替换，也属于本实用新型的保护范围。
