技术领域

本实用新型涉及脱硝设备领域，特别涉及一种循环喷淋式湿法脱硝设备。

背景技术

烟气是气体和烟尘的混合物，是污染居民区大气的主要原因，烟气的成分很复杂，气体中包括水蒸汽、SO2、N2、O2、CO、CO2碳氢化合物以及氮氧化合物等，烟尘包括燃料的灰分、煤粒、油滴以及高温裂解产物等，烟气对环境的污染是多种毒物的复合污染；因此，需要对烟气中含有的硝物杂质进行清除净化，在烟气进入喷淋仓时需要降温处理，现有的脱硝设备都是采用的水冷降温，但是所用的水都不能够循环使用，导致大量浪费水资源，现有的脱硝设备在脱硝完成后，没用相应的循环处理，导致烟气中的颗粒排放到空气中，而且喷淋后的烟气含有大量水分，没用得到循环利用。

实用新型内容

本实用新型的主要目的在于提供一种循环喷淋式湿法脱硝设备，可以有效解决背景技术中的问题。

为实现上述目的，本实用新型采取的技术方案为：

一种循环喷淋式湿法脱硝设备，包括冷凝仓，所述冷凝仓外表面左侧固定连接有水冷循环机构，所述冷凝仓外表面前侧下部固定连接有进气口，所述冷凝仓上端固定连接有第一导气管，所述第一导气管右端固定连接有喷淋脱硝机构，所述喷淋脱硝机构上端固定连接有第二导气管，所述第二导气管右端固定连接有净化处理机构，所述净化处理机构下端固定连接有导水管，所述导水管与水冷循环机构相连通，所述喷淋脱硝机构下端固定连接出水导管，所述出水导管下端固定连接有输送泵机。

优选的，所述水冷循环机构包括储水仓、循环水冷管、循环泵机和导通管，所述储水仓下端固定连接有导通管，所述导通管下端固定连接有循环泵机，所述循环泵机和储水仓右端中部均共同固定连接有循环水冷管，所述循环水冷管处在冷凝仓的内部，所述水冷循环机构通过储水仓与冷凝仓固定连接在一起。

优选的，所述喷淋脱硝机构包括喷淋室、喷淋头、分隔板和贯穿通孔，所述喷淋室内腔上侧固定连接有分隔板，所述分隔板下端固定连接有均匀分布的若干组喷淋头，所述分隔板上端开设有若干组均匀分布的贯穿通孔，且贯穿通孔的位置不与喷淋头的位置重叠，所述喷淋脱硝机构通过喷淋室和第一导气管与冷凝仓相连通。

优选的，所述净化处理机构包括处理仓、气液分离器、分离导管和水净化处理器，所述处理仓内腔上部固定连接有气液分离器，所述气液分离器下端中部固定连接有分离导管，所述处理仓内腔底部固定安装有水净化处理器，所述分离导管将气液分离器和水净化处理器相连通，所述净化处理机构通过处理仓和第二导气管与喷淋脱硝机构相连通。

优选的，所述净化处理机构上端固定安装有净气出口，所述净气出口内腔底部固定连接有透气筛板，所述透气筛板上端固定安装有活性炭吸附剂。

优选的，所述输送泵机右端固定连接有输送管，所述输送管右部贯穿处理仓的左部外壁与水净化处理器相连通。

与现有技术相比，本实用新型具有如下有益效果：

1、通过设置水冷循环机构，将循环水冷管设置在冷凝仓内部，使用循环泵机，使吸热降温的水在储水仓和循环水冷管之间循环流动，降低烟气的温度，循环利用水资源，既能够降低烟气的温度也避免了浪费水资源。

2、通过设置净化处理机构，在净化处理机构中设置气液分离器和水净化处理器，将喷淋脱硝后的烟气进行气液分离后，使用水净化处理器将水净化处理，再通过导水管将处理后的水再次送入水冷循环机构中，重复利用水资源，既降低烟气中的颗粒物也节约了大量水资源。

附图说明

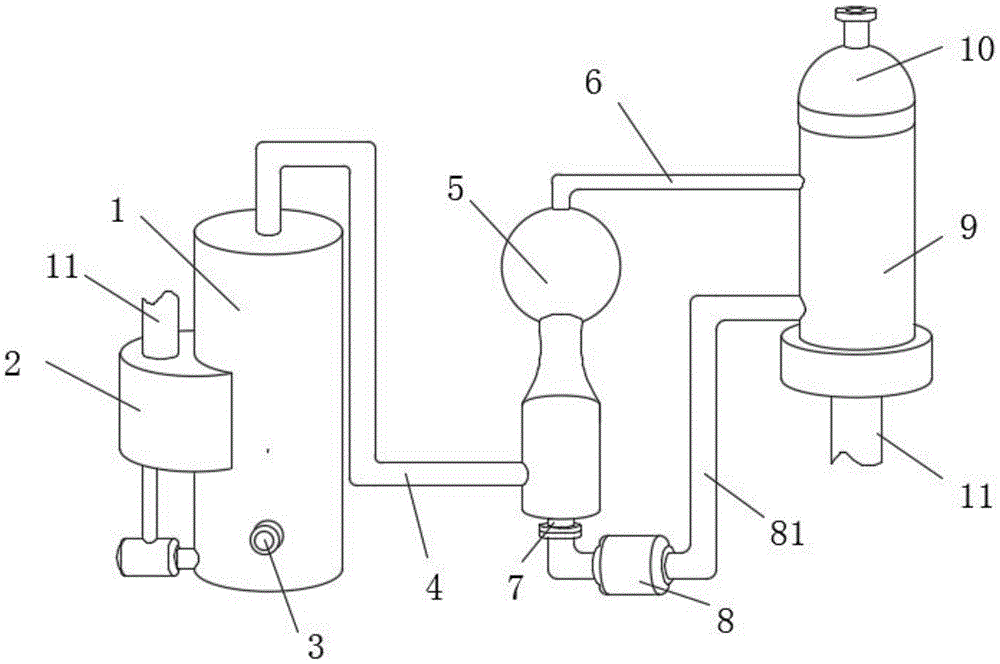

图1为本实用新型一种循环喷淋式湿法脱硝设备的整体结构示意图；

图2为本实用新型一种循环喷淋式湿法脱硝设备的水冷循环机构的结构示意图；

图3为本实用新型一种循环喷淋式湿法脱硝设备的喷淋脱硝机构的剖视图；

图4为本实用新型一种循环喷淋式湿法脱硝设备的净化处理机构的剖视图。

图中：1、冷凝仓；2、水冷循环机构；21、储水仓；22、循环水冷管；23、循环泵机；24、导通管；3、进气口；4、第一导气管；5、喷淋脱硝机构；51、喷淋室；52、喷淋头；53、分隔板；54、贯穿通孔；6、第二导气管；7、出水导管；8、输送泵机；81、输送管；9、净化处理机构；91、处理仓；92、气液分离器；93、分离导管；94、水净化处理器；10、净气出口；101、透气筛板；102、活性炭吸附剂；11、导水管。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

在本实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

如图1-4所示，一种循环喷淋式湿法脱硝设备，包括冷凝仓1，冷凝仓1外表面左侧固定连接有水冷循环机构2，冷凝仓1外表面前侧下部固定连接有进气口3，冷凝仓1上端固定连接有第一导气管4，第一导气管4右端固定连接有喷淋脱硝机构5，喷淋脱硝机构5上端固定连接有第二导气管6，第二导气管6右端固定连接有净化处理机构9，净化处理机构9下端固定连接有导水管11，导水管11与水冷循环机构2相连通，喷淋脱硝机构5下端固定连接出水导管7，出水导管7下端固定连接有输送泵机8。

水冷循环机构2包括储水仓21、循环水冷管22、循环泵机23和导通管24，储水仓21下端固定连接有导通管24，导通管24下端固定连接有循环泵机23，循环泵机23和储水仓21右端中部均共同固定连接有循环水冷管22，循环水冷管22处在冷凝仓1的内部，水冷循环机构2通过储水仓21与冷凝仓1固定连接在一起，便于循环利用水资源；喷淋脱硝机构5包括喷淋室51、喷淋头52、分隔板53和贯穿通孔54，喷淋室51内腔上侧固定连接有分隔板53，分隔板53下端固定连接有均匀分布的若干组喷淋头52，分隔板53上端开设有若干组均匀分布的贯穿通孔54，且贯穿通孔54的位置不与喷淋头52的位置重叠，喷淋脱硝机构5通过喷淋室51和第一导气管4与冷凝仓1相连通，便于烟气脱硝；净化处理机构9包括处理仓91、气液分离器92、分离导管93和水净化处理器94，处理仓91内腔上部固定连接有气液分离器92，气液分离器92下端中部固定连接有分离导管93，处理仓91内腔底部固定安装有水净化处理器94，分离导管93将气液分离器92和水净化处理器94相连通，净化处理机构9通过处理仓91和第二导气管6与喷淋脱硝机构5相连通，便于二次处理脱硝后的烟气；净化处理机构9上端固定安装有净气出口10，净气出口10内腔底部固定连接有透气筛板101，透气筛板101上端固定安装有活性炭吸附剂102，吸附烟气中的颗粒物；输送泵机8右端固定连接有输送管81，输送管81右部贯穿处理仓91的左部外壁与水净化处理器94相连通，便于将烟气脱硝后的水送入净化处理机构9中，循环利用水资源。

需要说明的是，本实用新型为一种循环喷淋式湿法脱硝设备，在使用时，打开水冷循环机构2中的循环泵机23，将烟气由进气口3送入冷凝仓1内，事烟气的温度降低，而后烟气由第一导气管4进入喷淋脱硝机构5中，进行脱硝，脱硝过程产生的水由输送泵机8经过输送管81送入净化处理机构9中的水净化处理器94进行净化，而脱硝后的烟气由第二导气管6进入到气液分离器92中，经过气液分离后烟气中含有的水由分离导管93送入水净化处理器94中，烟气从气液分离器92的上方经过活性炭吸附剂102吸附后排入空气，而经过水净化处理器94处理的水杯再次送至储水仓21内，进行循环利用。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
