技术领域

本实用新型涉及电缆储存技术领域，具体为一种电缆收卷装置。

背景技术

电缆，分为电力电缆、控制电缆、补偿电缆、屏蔽电缆、高温电缆、计算机电缆、信号电缆、同轴电缆、耐火电缆、船用电缆、矿用电缆、铝合金电缆等等，它们都是由单股或多股导线和绝缘层组成，用来连接电路、电器等，是电力建设的重要组成部分之一，为方便电缆运输，生产完成后都要进行收卷，以节约储藏空间。

电缆在收卷时需要使用到收卷装置，但是现有的收卷装置在更换卷筒时过于繁琐，浪费了使用者大量的时间，降低了使用者的工作效率，不便于使用者的使用。

实用新型内容

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种电缆收卷装置，具备方便更换收卷装置卷筒的优点，解决了更换收卷装置卷筒时，费时费力的问题。

(二)技术方案

为实现上述的目的，本实用新型提供如下技术方案：一种电缆收卷装置，包括底盘，所述底盘的顶部固定连接有支架座，所述支架座的顶部铰接有支架盖，所述支架座和支架盖之间活动连接有滚轮一，所述滚轮一的表面开设有限位槽一，所述限位槽一的内部活动连接有限位块，所述限位块远离滚轮一的一端延伸至限位槽一的外部并与支架盖的底部固定连接，所述支架座的表面开设有位于滚轮一正面的螺纹孔，所述螺纹孔的内部螺纹连接有螺纹杆，所述螺纹杆的顶部依次贯穿支架座和支架盖并延伸至支架盖的外部，所述螺纹杆的顶部固定连接有手柄，所述底盘的顶部固定连接有位于支架座右侧的支撑架，所述支撑架的内部活动连接有滚轮二，所述滚轮二的左端和右端均延伸至支撑架的外部，所述滚轮二表面的左端和右端均固定连接有位于支撑架外部的限位环，所述滚轮二的左侧开设有限位槽二，所述滚轮一和滚轮二之间设置有卷筒，所述滚轮一的右侧固定连接有支撑杆，所述支撑杆的右端贯穿卷筒并延伸至限位槽二的内部，所述支撑杆的右端与限位槽二的内部活动连接。

优选的，所述底盘的顶部设置有支撑机构，所述支撑机构包括千斤顶，所述千斤顶的底部与底盘的顶部固定连接，所述千斤顶位于支架座和支撑架之间并与卷筒的底部对齐，所述千斤顶的顶部固定连接有曲面板。

优选的，所述述底盘的顶部设置有引导机构，所述引导机构包括支撑柱，所述支撑柱的底部与底盘的顶部固定连接，所述支撑柱位于卷筒的正面，所述支撑柱的顶部固定连接有固定板，所述固定板的表面开设有直槽口，所述直槽口的内部滑动连接有滑块，所述滑块的正面和背面均延伸至直槽口的外部，所述滑块表面的前端和后端均固定连接有位于固定板外部的挡圈，所述滑块的表面开设有引导孔。

优选的，所述底盘的顶部设置有警示机构，所述警示机构包括螺纹柱，所述螺纹柱的底部与底盘的顶部固定连接，所述螺纹柱位于支架座和支撑架之间并与卷筒的底部对齐，所述螺纹柱的表面螺纹连接有螺纹管，所述螺纹管的顶部固定连接有行程开关，所述螺纹管的左侧固定连接有警示灯，所述行程开关与警示灯电性连接。

优选的，所述支撑架的右侧设置有旋转机构，所述旋转机构包括滚轮三，所述滚轮三的左侧与滚轮二的右侧固定连接，所述滚轮三的底部设置有滚轮四，所述底盘的顶部固定连接有位于支架座和支撑架之间的伺服电机，所述伺服电机的传动轴贯穿支撑架并与滚轮四的左侧固定连接，所述滚轮三和滚轮四通过皮带传动连接。

优选的，所述底盘的底部固定连接有万向移动轮，所述底盘的右侧固定连接有连接杆，所述连接杆远离底盘的一端固定连接有把手，所述把手的表面套接有防滑套。

(三)有益效果

与现有技术相比，本实用新型提供了一种电缆收卷装置，具备以下有益效果：

1、该电缆收卷装置，通过设置限位块和限位槽一，来固定滚轮一，使滚轮一在转动时不会脱离支架座和支架盖，保障了收卷装置工作的稳定性，通过滚轮一、支撑杆、滚轮二和限位槽二的配合，不仅能支撑卷筒，也可以让卷筒与收卷装置快速分离，使收卷装置可以快速更换卷筒，提高收卷装置的工作效率。

2、该电缆收卷装置，通过设置支撑机构，防止在抽离支撑杆后，卷筒快速摔落，从而砸伤人或对卷好的电缆造成损伤，保障了收卷装置在更换卷筒时的安全性。

3、该电缆收卷装置，通过设置引导机构，防止电缆在收卷时缠绕打结或不规律的收卷，从而减小卷筒收卷电缆的空间，使卷筒最大限度的利用空间来收卷电缆，提高了卷筒的利用率。

4、该电缆收卷装置，通过设置警示机构，让工人不必时时刻刻盯着收卷装置，也不会因为工人疏忽，使卷筒缠绕过多的电缆，降低了工人的工作量。

5、该电缆收卷装置，通过设置旋转机构，来带动卷筒旋转，让工人不必手动转动卷筒，在降低工人劳动量的同时还提高了收卷装置收卷电缆的工作效率。

6、该电缆收卷装置，通过设置万向移动轮、连接杆和把手，方便收卷装置的移动，并利用防滑套，防止在移动收卷装置时，因为打滑，使收卷装置脱离控制，从而撞到他人，让收卷装置在移动时，既方便又安全。

附图说明

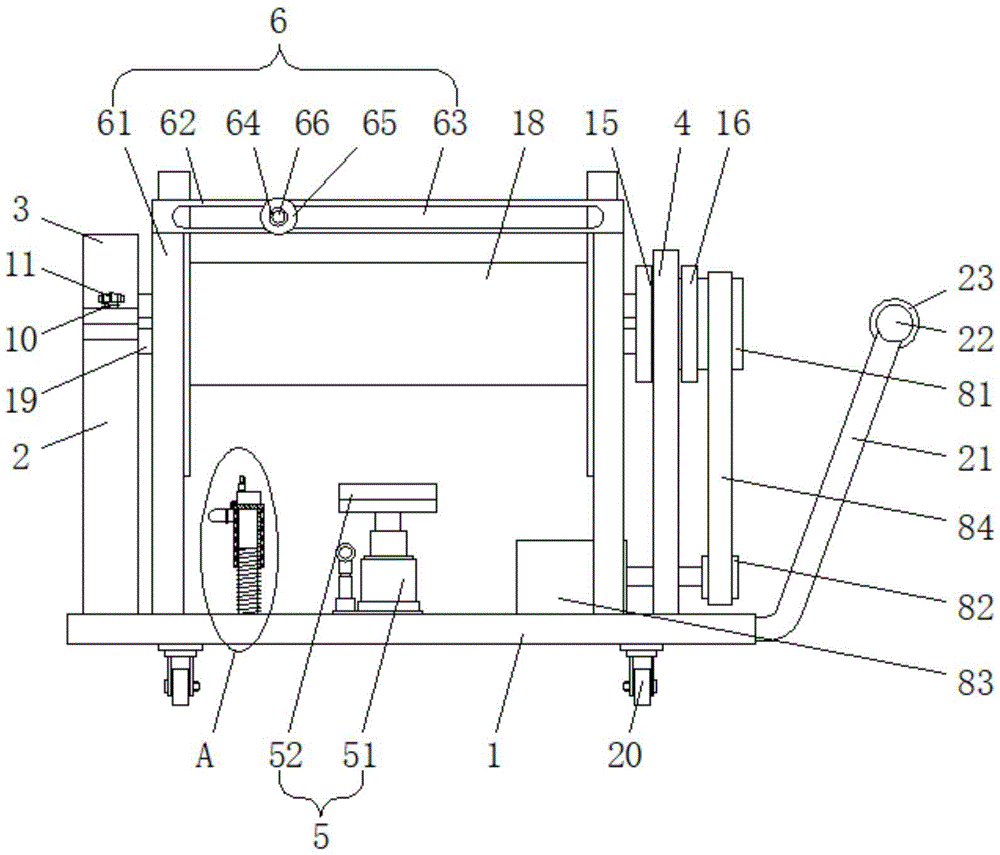

图1为本实用新型结构示意图；

图2为本实用新型结构俯视剖视示意图；

图3为本实用新型结构支撑机构的右视示意图；

图4为本实用新型结构支架盖的左视剖视示意图；

图5为本实用新型结构卷筒的左视剖视示意图；

图6为本实用新型结构图1中A处放大示意图；

图7为本实用新型结构图2中B处放大示意图。

图中：1底盘、2支架座、3支架盖、4支撑架、5支撑机构、51千斤顶、52曲面板、6引导机构、61支撑柱、62固定板、63直槽口、64滑块、65挡圈、66引导孔、7警示机构、71螺纹柱、72螺纹管、73行程开关、74警示灯、8旋转机构、81滚轮三、82滚轮四、83伺服电机、84皮带、9螺纹孔、10螺纹杆、11手柄、12滚轮一、13限位槽一、14限位块、15滚轮二、16限位环、17限位槽二、18卷筒、19支撑杆、20万向移动轮、21连接杆、22把手、23防滑套。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-7，一种电缆收卷装置，包括底盘1，底盘1的底部固定连接有万向移动轮20，底盘1的右侧固定连接有连接杆21，连接杆21远离底盘1的一端固定连接有把手22，把手22的表面套接有防滑套23，该电缆收卷装置，通过设置万向移动轮20、连接杆21和把手22，方便收卷装置的移动，并利用防滑套23，防止在移动收卷装置时，因为打滑，使收卷装置脱离控制，从而撞到他人，让收卷装置在移动时，既方便又安全，底盘1的顶部固定连接有支架座2，支架座2的顶部铰接有支架盖3，支架座2和支架盖3之间活动连接有滚轮一12，滚轮一12的表面开设有限位槽一13，限位槽一13的内部活动连接有限位块14，限位块14远离滚轮一12的一端延伸至限位槽一13的外部并与支架盖3的底部固定连接，支架座2的表面开设有位于滚轮一12正面的螺纹孔9，螺纹孔9的内部螺纹连接有螺纹杆10，螺纹杆10的顶部依次贯穿支架座2和支架盖3并延伸至支架盖3的外部，螺纹杆10的顶部固定连接有手柄11，底盘1的顶部固定连接有位于支架座2右侧的支撑架4，支撑架4的内部活动连接有滚轮二15，支撑架4的右侧设置有旋转机构8，旋转机构8包括滚轮三81，滚轮三81的左侧与滚轮二15的右侧固定连接，滚轮三81的底部设置有滚轮四82，底盘1的顶部固定连接有位于支架座2和支撑架4之间的伺服电机83，伺服电机83的传动轴贯穿支撑架4并与滚轮四82的左侧固定连接，滚轮三81和滚轮四82通过皮带84传动连接，该电缆收卷装置，通过设置旋转机构8，来带动卷筒18旋转，让工人不必手动转动卷筒18，在降低工人劳动量的同时还提高了收卷装置收卷电缆的工作效率，滚轮二15的左端和右端均延伸至支撑架4的外部，滚轮二15表面的左端和右端均固定连接有位于支撑架4外部的限位环16，滚轮二15的左侧开设有限位槽二17，滚轮一12和滚轮二15之间设置有卷筒18，底盘1的顶部设置有支撑机构5，支撑机构5包括千斤顶51，千斤顶51的底部与底盘1的顶部固定连接，千斤顶51位于支架座2和支撑架4之间并与卷筒18的底部对齐，千斤顶51的顶部固定连接有曲面板52，该电缆收卷装置，通过设置支撑机构5，防止在抽离支撑杆19后，卷筒18快速摔落，从而砸伤人或对卷好的电缆造成损伤，保障了收卷装置在更换卷筒18时的安全性，底盘1的顶部设置有引导机构6，引导机构6包括支撑柱61，支撑柱61的底部与底盘1的顶部固定连接，支撑柱61位于卷筒18的正面，支撑柱61的顶部固定连接有固定板62，固定板62的表面开设有直槽口63，直槽口63的内部滑动连接有滑块64，滑块64的正面和背面均延伸至直槽口63的外部，滑块64表面的前端和后端均固定连接有位于固定板62外部的挡圈65，滑块64的表面开设有引导孔66，该电缆收卷装置，通过设置引导机构6，防止电缆在收卷时缠绕打结或不规律的收卷，从而减小卷筒18收卷电缆的空间，使卷筒18最大限度的利用空间来收卷电缆，提高了卷筒18的利用率，滚轮一12的右侧固定连接有支撑杆19，支撑杆19的右端贯穿卷筒18并延伸至限位槽二17的内部，底盘1的顶部设置有警示机构7，警示机构7包括螺纹柱71，螺纹柱71的底部与底盘1的顶部固定连接，螺纹柱71位于支架座2和支撑架4之间并与卷筒18的底部对齐，螺纹柱71的表面螺纹连接有螺纹管72，螺纹管72的顶部固定连接有行程开关73，螺纹管72的左侧固定连接有警示灯74，行程开关73与警示灯74电性连接，该电缆收卷装置，通过设置警示机构7，让工人不必时时刻刻盯着收卷装置，也不会因为工人疏忽，使卷筒18缠绕过多的电缆，降低了工人的工作量，支撑杆19的右端与限位槽二17的内部活动连接。

在使用时，当卷筒18卷满电缆时，电缆会将行程开关73的触头压下，在压下行程开关73的触头时，行程开关73会通过电线启动警示灯74，工人在看到警示灯74启动后，就会知道卷筒18已经卷满电缆并将收卷机构停止工作，然后旋转螺纹管72，使螺纹管72向下移动，防止在拆卸卷筒18时压坏警示机构7，再将千斤顶51的活塞杆向上移动，使千斤顶51的活塞杆推动曲面板52，让曲面板52与卷好电缆的电缆接触，旋转手柄11，手柄11带动螺纹杆10一起旋转，将螺纹杆10抽离支架座2的内部，再将支架盖3向后翻，将限位块14抽离限位槽一13内部，并将滚轮一12向左移动，滚轮一12带动支撑杆19一起向左移动，将连接杆19从卷筒18的内部取出，卷筒18在曲面板52和千斤顶51的支撑下不会快速坠落，将千斤顶51的活塞杆缩回，千斤顶51的活塞杆带动曲面板52和卷筒18向下移动，并更换卷筒18，将千斤顶51的活塞杆伸出，千斤顶51的活塞杆推动曲面板52向上移动，使卷筒18通过曲面板52移动到与滚轮二15对齐的高度，将滚轮一12对齐卷筒18后向右移动，滚轮一12带动支撑杆19向右移动，支撑杆19的右端穿过卷筒18并活动连接到限位槽二17的内部，将支架盖3向前翻，使限位块14活动连接到限位槽一13的内部，反向旋转手柄11，手柄11带动螺纹杆10反向旋转并延伸至螺纹孔9的内部，最终实现收卷装置卷筒18的更换，使收卷装置卷筒18的更换非常便捷，有效的减少了收卷装置在更换卷筒18的时间，提高了收卷装置的工作效率。

综上所述，该电缆收卷装置，通过设置限位块14和限位槽一13，来固定滚轮一12，使滚轮一12在转动时不会脱离支架座2和支架盖3，保障了收卷装置工作的稳定性，通过滚轮一12、支撑杆19、滚轮二15和限位槽二17的配合，不仅能支撑卷筒18，也可以让卷筒18与收卷装置快速分离，使收卷装置可以快速更换卷筒18，提高收卷装置的工作效率。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
