技术领域

本实用新型涉及防护担架领域，更具体地说，涉及一种放射科防护担架。

背景技术

随着社会的发展，科技的不断进步，人们的生活水平也越来越高，对于健康也越来越重视，平时生病一般都会去医院，在医院正常的医疗护理工作中，住院病人在医院内各科室之间的转送，都需要担架来完成，特别是病人在病床与担架，担架与担架、担架与手术台、担架与各科室检验台、担架与救护车等之间往返运送交接，都需要搬运病人的身体进行位置转换。

在放射科对难以移动的病人进行仪器检查时需要使用到担架对病人进行搬运，现有市场上的担架不具备防护效果好的功能，病人在担架的表面进行搬运的过程中因搬运产生的晃动存在掉落的安全隐患，实用性和安全性不强。

实用新型内容

1.要解决的技术问题

针对现有技术中存在的问题，本实用新型的目的在于提一种放射科防护担架，具备防护效果好的优点，解决了现有市场上的担架不具备防护效果好功能的问题。

2.技术方案

为解决上述问题，本实用新型采用如下的技术方案。

一种放射科防护担架，包括底板，所述底板的顶部和底部均固定连接有横杆，所述横杆表面的两侧均固定连接有锁紧框，所述锁紧框内腔的顶部和底部均开设有通孔，所述通孔的内腔设有防护条，所述锁紧框内腔的右侧固定连接有螺块，所述螺块的内腔螺纹连接有旋转螺杆，所述旋转螺杆的右侧固定连接有旋转把，所述旋转螺杆的左侧活动连接有轴承，所述轴承的左侧固定连接有移动板，所述移动板的左侧固定连接有压紧销，所述锁紧框内腔左侧的顶部和底部均固定连接有与防护条配合使用的摩擦卡紧块，通过压紧销和摩擦卡紧块，能够使防护条的固定更加紧密，使用时更加牢固，提升了装置使用时的实用性。

优选的，所述横杆的外侧固定连接有把手，所述把手的表面固定套设有防滑护套，通过防滑护套，能够有效避免工作人员在对担架进行搬运时出现滑脱造成病人受到二次伤害的现象，保障了使用时的安全性。

优选的，所述移动板右侧的顶部和底部均固定连接有伸缩限位杆，所述伸缩限位杆的表面套设有套杆，所述伸缩限位杆的右侧固定连接有弹簧，所述弹簧的右侧与套杆的连接处固定连接，所述套杆的右侧与锁紧框的连接处固定连接，通过伸缩限位杆和套杆，能够有效避免移动板在移动时出现偏移影响卡紧固定效果的现象，提升了装置使用时的稳定性。

优选的，所述底板的表面固定连接有橡胶垫，所述螺块的内腔涂抹有润滑脂，通过润滑脂，能有效避免旋转螺杆在转动工作时出现卡滞影响使用的现象，提升了装置使用时的流畅性。

优选的，所述防护条的宽度不少于40mm，所述防护条的使用材质为高强度涤纶织带，通过防护条的使用材质，能够使其对病人的固定防护更加稳定有效，避免了使用强度不够在使用时出现危险的现象，提升了装置使用时的实用性。

3.有益效果

相比于现有技术，本实用新型的优点在于：

(1)本方案通过压紧销和摩擦卡紧块，能够使防护条的固定更加紧密，使用时更加牢固，提升了装置使用时的实用性；

(2)本方案通过防滑护套，能够有效避免工作人员在对担架进行搬运时出现滑脱造成病人受到二次伤害的现象，保障了使用时的安全性；

(3)本方案通过伸缩限位杆和套杆，能够有效避免移动板在移动时出现偏移影响卡紧固定效果的现象，提升了装置使用时的稳定性；

(4)本方案通过润滑脂，能有效避免旋转螺杆在转动工作时出现卡滞影响使用的现象，提升了装置使用时的流畅性；

(5)本方案通过防护条的使用材质，能够使其对病人的固定防护更加稳定有效，避免了使用强度不够在使用时出现危险的现象，提升了装置使用时的实用性。

附图说明

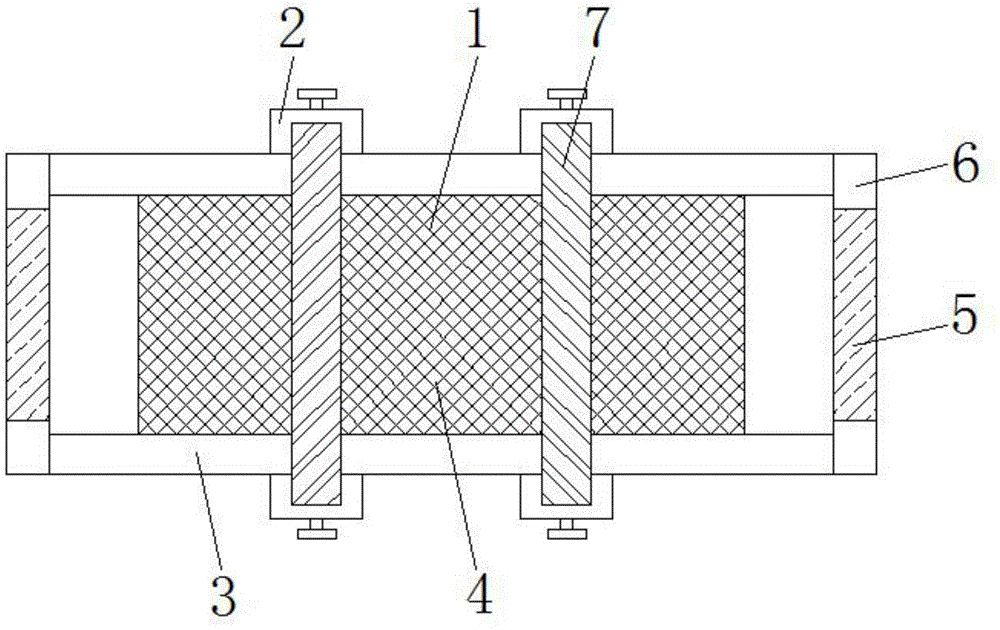

图1为本实用新型结构示意图；

图2为本实用新型锁紧框剖视图；

图3为本实用新型套杆剖视图。

图中标号说明：

1、底板；2、锁紧框；3、横杆；4、橡胶垫；5、防滑护套；6、把手；7、防护条；8、压紧销；9、移动板；10、轴承；11、螺块；12、旋转螺杆；13、旋转把；14、套杆；15、伸缩限位杆；16、通孔；17、摩擦卡紧块；18、弹簧。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述；显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例，基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在本实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“顶/底端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“套设/接”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

请参阅图1-3，一种放射科防护担架，包括底板1，底板1的顶部和底部均固定连接有横杆3，横杆3表面的两侧均固定连接有锁紧框2，锁紧框2内腔的顶部和底部均开设有通孔16，通孔16的内腔设有防护条7，锁紧框2内腔的右侧固定连接有螺块11，螺块11的内腔螺纹连接有旋转螺杆12，旋转螺杆12的右侧固定连接有旋转把13，旋转螺杆12的左侧活动连接有轴承10，轴承10的左侧固定连接有移动板9，移动板9的左侧固定连接有压紧销8，锁紧框2内腔左侧的顶部和底部均固定连接有与防护条7配合使用的摩擦卡紧块17。

进一步的，横杆3的外侧固定连接有把手6，把手6的表面固定套设有防滑护套5。

进一步的，移动板9右侧的顶部和底部均固定连接有伸缩限位杆15，伸缩限位杆15的表面套设有套杆14，伸缩限位杆15的右侧固定连接有弹簧18，弹簧18的右侧与套杆14的连接处固定连接，套杆14的右侧与锁紧框2的连接处固定连接。

进一步的，底板1的表面固定连接有橡胶垫4，螺块11的内腔涂抹有润滑脂。

进一步的，防护条7的宽度不少于40mm，防护条7的使用材质为高强度涤纶织带。

工作原理：通过使用者将旋转把13进行转动，通过旋转把13的转动带动旋转螺杆12进行转动，通过旋转螺杆12的转动和螺块11的限位以及螺纹啮合带动旋转螺杆12在转动的同时进行移动，通过旋转螺杆12的移动带动轴承10进行移动，通过轴承10的移动带动移动板9和压紧销8进行移动解除对防护条7的锁紧，使用者将防护条7从锁紧框2的内腔抽出，将病人放置在底板1的表面将防护条7贴紧病人的身体后再次插入锁紧框2的内腔，使用者反向旋转旋转把13带动压紧销8进行移动对防护条7进行挤压限位，通过摩擦卡紧块17的配合使防护条7被完成固定在摩擦卡紧块17和压紧销8的中间处完成固定，可根据病人的体型调节防护条7在底板1表面的长度，使固定效果更好，实用性更强，通过上述结构的配合，可使装置达到防护效果好的功能，解决了现有市场上的担架不具备防护效果好的功能，病人在担架的表面进行搬运的过程中因搬运产生的晃动存在掉落的安全隐患，实用性和安全性不强的问题。

以上所述，仅为本实用新型较佳的具体实施方式；但本实用新型的保护范围并不局限于此。任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其改进构思加以等同替换或改变，都应涵盖在本实用新型的保护范围内。
