技术领域

本实用新型涉及尿样采集技术领域，尤其涉及一种悬挂式尿样采集工具。

背景技术

在进行肾病等疾病的诊断时，需要对人体的尿液进行检测，因此需要对病人的尿液进行采集，这就需要使用到尿样采集工具；

现有的尿样采集方式往往采用一次性的尿样采集杯对尿液进行采集，不仅造成资源的浪费，不够环保，在尿液采集过程中还容易出现尿液溅出的情况，使用不便，有待进行改善。

实用新型内容

(一)实用新型目的

为解决背景技术中存在的技术问题，本实用新型提出一种悬挂式尿样采集工具，操作简单，方便对尿液采集件进行安装和拆卸，能够对尿液采集件进行多次利用，避免造成资源浪费，并且能够有效避免采集过程中尿液溅出及输送过程中尿液漏出，而且还方便控制尿液的输出量，有利于进行使用。

(二)技术方案

本实用新型提出了一种悬挂式尿样采集工具，包括底座、固定件、连接板、尿液收集件、通气管、尿液采集件、输出管、密封盖、输尿管、套管、转动件、弹性件和密封塞；

固定件竖直设置在底座上，底座底部设有万向轮；连接板水平设置在固定件上；尿液收集件设置在连接板上，尿液收集件为透明状，且表面设有体积刻度；通气管竖直设置在尿液收集件上并与其连通；输出管竖直设置在尿液收集件上并穿过连接板向下延伸，且输出管上设有控制阀；

尿液采集件上设有把手；密封盖设置在尿液采集件上，且密封盖上设有通孔；输尿管竖直设置在尿液采集件上，套管竖直设置在输尿管的外周；转动件转动设置在套管上，弹性件倾斜设置在套管上并与转动件连接；密封塞水平设置在套管上并位于转动件的上方；软管与尿液收集件连通，套管插入软管中，密封塞塞住软管；

悬挂件位于尿液收集件的上方，固定杆横向设置在固定件上并与悬挂件连接；悬挂件上竖直设有供软管穿过的开口。

优选的，连接板上设有开口朝上的凹槽，尿液收集件底部插入凹槽内。

优选的，尿液收集件上还设有清洗液输入管，清洗液输入管上设有外盖。

优选的，尿液采集件为碗状结构，悬挂件为与之相配合的碗状结构。

优选的，密封盖上设有内螺纹，尿液采集件上设有外螺纹，密封盖与尿液采集件螺纹连接。

优选的，转动件围绕套管呈环形阵列分布。

优选的，密封塞为“T”状。

本实用新型的上述技术方案具有如下有益的技术效果：

套管插入软管内，弹性件处于压缩状态并对转动件施加推力，转动件压紧软管，密封塞塞入软管对其进行密封，密封效果和连接效果极佳，有效避免尿液输送过程中漏出，并且还方便对尿液采集件进行安装和拆卸，便于对尿液采集件进行清洗和消毒等操作，实现循环利用，避免造成资源浪费；通过设置悬挂件，可以将尿液采集件挂在悬挂件上，有利于尿液采集件的放置；

阴茎穿过通孔并伸入尿液采集件内，能够有效避免尿液溅出；尿液收集件表面设置的体积刻度有助于使用人员直观了解尿液体积，方便控制尿液的输出量，有利于进行使用。

附图说明

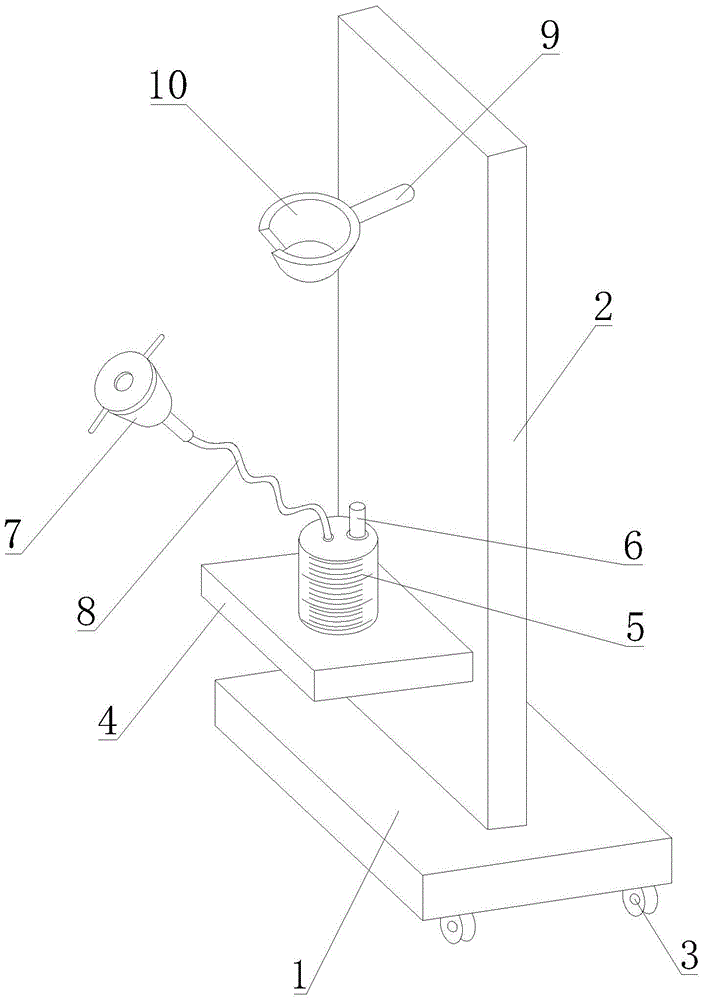

图1为本实用新型提出的一种悬挂式尿样采集工具的结构示意图。

图2为本实用新型提出的一种悬挂式尿样采集工具中的剖视图(主视)。

图3为本实用新型提出的一种悬挂式尿样采集工具中尿液采集件的结构示意图。

附图标记：1、底座；2、固定件；3、万向轮；4、连接板；5、尿液收集件；6、通气管；7、尿液采集件；8、软管；9、固定杆；10、悬挂件；11、输出管；12、凹槽；13、密封盖；14、通孔；15、把手；16、输尿管；17、套管；18、转动件；19、弹性件；20、密封塞。

具体实施方式

为使本实用新型的目的、技术方案和优点更加清楚明了，下面结合具体实施方式并参照附图，对本实用新型进一步详细说明。应该理解，这些描述只是示例性的，而并非要限制本实用新型的范围。此外，在以下说明中，省略了对公知结构和技术的描述，以避免不必要地混淆本实用新型的概念。

如图1-3所示，本实用新型提出的一种悬挂式尿样采集工具，包括底座1、固定件2、连接板4、尿液收集件5、通气管6、尿液采集件7、输出管11、密封盖13、输尿管16、套管17、转动件18、弹性件19和密封塞20；

固定件2竖直设置在底座1上，底座1底部设有万向轮3；连接板4水平设置在固定件2上；尿液收集件5设置在连接板4上，尿液收集件5为透明状，且表面设有体积刻度；通气管6竖直设置在尿液收集件5上并与其连通；输出管11竖直设置在尿液收集件5上并穿过连接板4向下延伸，且输出管11上设有控制阀；

尿液采集件7上设有把手15；密封盖13设置在尿液采集件7上，且密封盖13上设有通孔14；输尿管16竖直设置在尿液采集件7上，套管17竖直设置在输尿管16的外周；转动件18转动设置在套管17上，弹性件19倾斜设置在套管17上并与转动件18连接；转动件18围绕套管17呈环形阵列分布；密封塞20设置在水平设置在套管17上并位于转动件18的上方；软管8与尿液收集件5连通，套管17插入软管8中，密封塞20塞住软管8；

悬挂件10位于尿液收集件5的上方，固定杆9横向设置在固定件2上并与悬挂件10连接；悬挂件10上竖直设有供软管8穿过的开口。

在一个可选的实施例中，连接板4上设有开口朝上的凹槽12，尿液收集件5底部插入凹槽12内。

在一个可选的实施例中，尿液收集件5上还设有清洗液输入管，清洗液输入管上设有外盖。通过清洗液输入管将清洗液输入尿液收集件5内，实现对尿液收集件5内部的清洗，方便进行使用。

在一个可选的实施例中，尿液采集件7为碗状结构，尿液集中于尿液采集件7的底部并流入输尿管16中，有利于尿液的完全输出；悬挂件10为与之相配合的碗状结构，方便悬挂尿液采集件7。

在一个可选的实施例中，密封盖13上设有内螺纹，尿液采集件7上设有外螺纹，密封盖13与尿液采集件7螺纹连接。通过旋紧或旋出密封盖13，实现对密封盖13的安装和拆卸，方便对尿液采集件7内部进行清洗。

在一个可选的实施例中，密封塞20为“T”状，不仅密封效果好，还方便拔出密封塞20。

本实用新型中，在对尿液采集件7进行安装时，先将套管17缓慢插入软管8内，转动件18发生转动，且转动件18与套管17之间的夹角减小，弹性件19处于压缩状态并对转动件18施加推力，转动件18压紧软管8；然后将密封塞20塞入软管8对其进行密封，密封效果和连接效果极佳，有效避免尿液输送过程中漏出，并且还方便对尿液采集件7进行安装和拆卸，便于对尿液采集件7进行清洗和消毒等操作，实现循环利用，避免造成资源浪费；通过设置悬挂件10，可以将尿液采集件7挂在悬挂件10上，有利于尿液采集件7的放置；

使用时，握住把手15，将阴茎穿过通孔14并伸入尿液采集件7内，能够有效避免尿液溅出；尿液集中于尿液采集件7底部并通过输尿管16和软管8进入尿液收集件5内，尿液收集件5内的空气通过通气管6向外排出，保证尿液收集件5内外气压一致，有利于尿液流入尿液收集件5内；

尿液收集件5表面设置的体积刻度有助于使用人员直观了解尿液体积；尿液采集完成后，通过输出管11并根据体积刻度输出一定量的尿液(检测操作所需尿液量)，方便控制尿液的输出量，有利于进行使用。

应当理解的是，本实用新型的上述具体实施方式仅仅用于示例性说明或解释本实用新型的原理，而不构成对本实用新型的限制。因此，在不偏离本实用新型的精神和范围的情况下所做的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。此外，本实用新型所附权利要求旨在涵盖落入所附权利要求范围和边界、或者这种范围和边界的等同形式内的全部变化和修改例。
