技术领域

本实用新型涉及水阀技术领域，具体为一种具有抗震功能的水阀。

背景技术

水阀是控制流动的流体介质的流量、流向、压力、温度等的机械装置，阀门是管道系统中基本的部件，阀门管件在技术上与泵一样，常常作为一个单独的类别进行讨论，阀门可用手动或者手轮，手柄或踏板操作，也可以通过控制来改变流体介质的压力，温度和流量变化。

现有的水阀在长期的使用过程中，常常会因为水管的震动，而使得水阀的开关轴处松动，从而造成了水资源的泄露和浪费，会常常需要人工检查和修理，也浪费了大量的人力，因此我们需要一种具有抗震功能的水阀，避免出现开关松动情况。

实用新型内容

针对现有技术的不足，本实用新型提供一种具有抗震功能的水阀，具备良好的抗震效果等优点，解决了现有的水阀抗震效果差的问题。

本实用新型的具有抗震功能的水阀，包括水管，所述水管的顶面中部活动连接有阀门开关轴，所述阀门开关轴的顶端固定连接有把手，所述水管的顶面左右两侧均固定连接有气筒，两个所述气筒的内壁均活动连接有活塞杆，所述活塞杆的顶端固定连接有套管，两个所述套管的内壁均活动连接有活动杆，所述活动杆远离套管的一端通过铰链和扭簧活动连接有主动杆，所述阀门开关轴的内部通过通孔与主动杆的表面活动连接，所述阀门开关轴的表面活动连接有阀体外壳。

本实用新型的具有抗震功能的水阀，所述主动杆的左右两侧均固定连接有挡块，所述挡块的底面活动连接有弹簧，所述弹簧的底端固定连接有固定块，所述固定块的顶面中部通过通孔与主动杆的表面活动连接，通过在主动杆的左右两侧设置挡块，在挡块的下方设置弹簧，起到了在按下主动杆后，弹簧可以推回主动杆的效果，同时再配合主动杆底端两侧的固定块，起到了固定主动杆的作用，避免了主动杆左右晃动的问题。

本实用新型的具有抗震功能的水阀，所述套管的内壁顶部固定连接有凸块，所述凸块远离套管的一侧为半球形，所述活动杆的顶面设计成平面，通过在套管的内壁设置半球形的凸块，起到了抵住活动杆的效果，避免了活动杆随意晃动的问题。

本实用新型的具有抗震功能的水阀，所述活动杆的底面设计成弧面，所述套管的内壁底部设计成与活动杆的底面相适配的弧形，所述阀门开关轴的左右两侧均开设有小孔，通过把活动杆的底面设计成弧形，同时配合弧形的套管底壁，达到了更好的收起活动杆的效果，避免了活动杆妨碍阀门开关轴的转动。

本实用新型的具有抗震功能的水阀，所述阀门开关轴内壁的左右两侧均固定连接有连接块，两个所述连接块的底端均固定连接有顶块，所述顶块的底端与活动杆的顶面活动连接，通过连接块和顶块的配合，起到了抵住活动杆的作用，从而达到了更好的稳固住活动杆的效果。

本实用新型的具有抗震功能的水阀，所述套管的数量为两个，两个所述套管从俯视面看呈半弧形，且套管的两端均设置有开口，通过把套管设计成半弧形，在保证了可以卡住活动杆的情况下，也避免了套管妨碍阀门开关轴转动的问题。

与现有技术相比，本实用新型的有益效果如下：

1、本实用新型通过在阀门开关轴上设置活动杆，在活动杆的两端设置套管，起到了对阀门开关轴左右方向上加固的作用，同时配合在套管的底端设置气筒和活塞杆，则是起到了在上下方向对阀门开关轴减震的效果，最终达到了增强水阀开关处的抗震能力，避免了水阀开关因水管震动而造成松动的问题。

2、本实用新型通过在主动杆的左右两侧设置挡块，在挡块的下方设置弹簧，起到了在按下主动杆后，弹簧可以推回主动杆的效果，同时再配合主动杆底端两侧的固定块，起到了固定主动杆的作用，避免了主动杆左右晃动的问题。

附图说明

此处所说明的附图用来提供对本申请的进一步理解，构成本申请的一部分，本申请的示意性实施例及其说明用于解释本申请，并不构成对本申请的不当限定。在附图中：

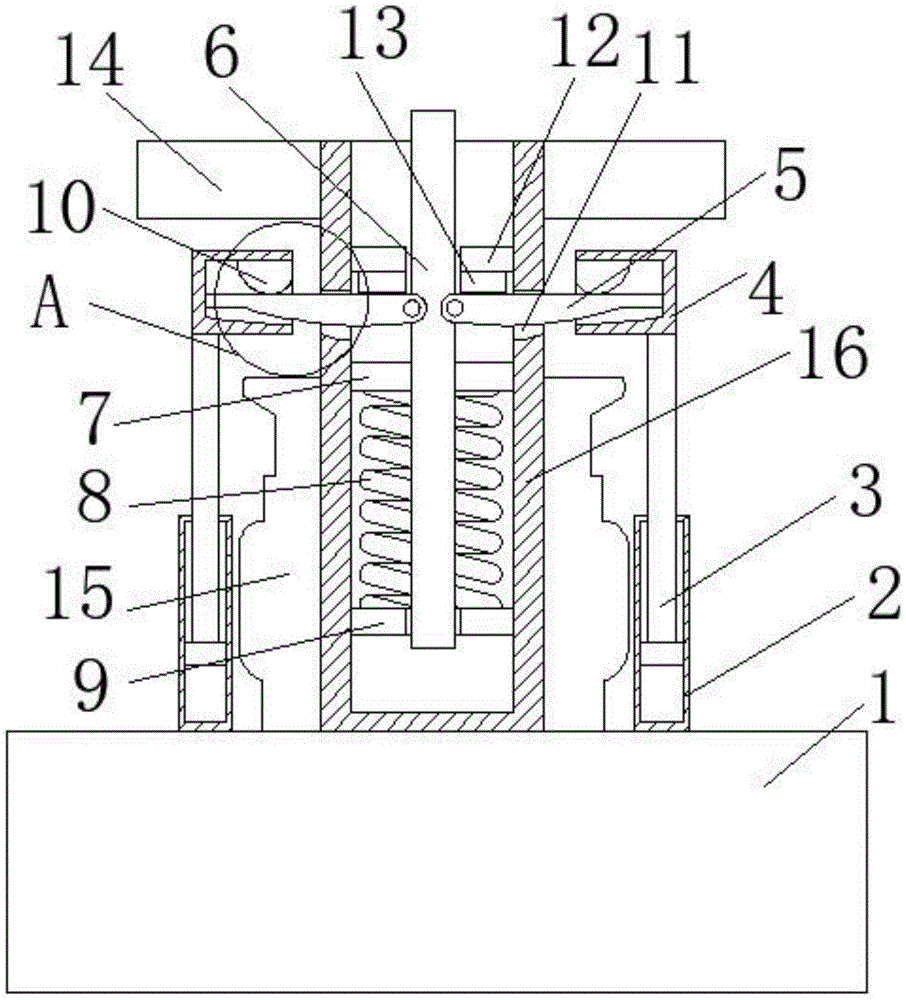

图1为本实用新型正剖结构示意图；

图2为本实用新型图1中A处放大结构示意图；

图3为本实用新型俯剖结构示意图。

图中：1、水管；2、气筒；3、活塞杆；4、套管；5、活动杆；6、主动杆；7、挡块；8、弹簧；9、固定块；10、凸块；11、小孔；12、连接块；13、顶块；14、把手；15、阀体外壳；16、阀门开关轴。

具体实施方式

以下将以图式揭露本实用新型的多个实施方式，为明确说明起见，许多实务上的细节将在以下叙述中一并说明。然而，应了解到，这些实务上的细节不应用以限制本实用新型。也就是说，在本实用新型的部分实施方式中，这些实务上的细节是非必要的。此外，为简化图式起见，一些习知惯用的结构与组件在图式中将以简单的示意的方式绘示之。

另外，在本实用新型中如涉及“第一”、“第二”等的描述仅用于描述目的，并非特别指称次序或顺位的意思，亦非用以限定本实用新型，其仅仅是为了区别以相同技术用语描述的组件或操作而已，而不能理解为指示或暗示其相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括至少一个该特征。另外，各个实施例之间的技术方案可以相互结合，但是必须是以本领域普通技术人员能够实现为基础，当技术方案的结合出现相互矛盾或无法实现时应当认为这种技术方案的结合不存在，也不在本实用新型要求的保护范围之内。

请参阅图1-3，本实用新型的具有抗震功能的水阀，包括水管1，水管1的顶面中部活动连接有阀门开关轴16，阀门开关轴16的顶端固定连接有把手14，水管1的顶面左右两侧均固定连接有气筒2，两个气筒2的内壁均活动连接有活塞杆3，活塞杆3的顶端固定连接有套管4，两个套管4的内壁均活动连接有活动杆5，活动杆5远离套管4的一端通过铰链和扭簧活动连接有主动杆6，阀门开关轴16的内部通过通孔与主动杆6的表面活动连接，阀门开关轴16的表面活动连接有阀体外壳15，通过在阀门开关轴16上设置活动杆5，在活动杆5的两端设置套管4，起到了对阀门开关轴16左右方向上加固的作用，同时配合在套管4的底端设置气筒2和活塞杆3，则是起到了在上下方向对阀门开关轴16减震的效果，最终达到了增强水阀开关处的抗震能力，避免了水阀开关因水管1震动而造成松动的问题。

主动杆6的左右两侧均固定连接有挡块7，挡块7的底面活动连接有弹簧8，弹簧8的底端固定连接有固定块9，固定块9的顶面中部通过通孔与主动杆6的表面活动连接，通过在主动杆6的左右两侧设置挡块7，在挡块7的下方设置弹簧8，起到了在按下主动杆6后，弹簧8可以推回主动杆6的效果，同时再配合主动杆6底端两侧的固定块9，起到了固定主动杆6的作用，避免了主动杆6左右晃动的问题。

套管4的内壁顶部固定连接有凸块10，凸块10远离套管4的一侧为半球形，活动杆5的顶面设计成平面，通过在套管4的内壁设置半球形的凸块10，起到了抵住活动杆5的效果，避免了活动杆5随意晃动的问题。

活动杆5的底面设计成弧面，套管4的内壁底部设计成与活动杆5的底面相适配的弧形，阀门开关轴16的左右两侧均开设有小孔11，通过把活动杆5的底面设计成弧形，同时配合弧形的套管4底壁，达到了更好的收起活动杆5的效果，避免了活动杆5妨碍阀门开关轴16的转动。

阀门开关轴16内壁的左右两侧均固定连接有连接块12，两个连接块12的底端均固定连接有顶块13，顶块13的底端与活动杆5的顶面活动连接，通过连接块12和顶块13的配合，起到了抵住活动杆5的作用，从而达到了更好的稳固住活动杆5的效果。

套管4的数量为两个，两个套管4从俯视面看呈半弧形，且套管4的两端均设置有开口，通过把套管4设计成半弧形，在保证了可以卡住活动杆5的情况下，也避免了套管4妨碍阀门开关轴16转动的问题。

在使用本实用新型时：由于在阀门开关轴16上设置有活动杆5，在活动杆5的两端设置套管4，起到了对阀门开关轴16左右方向上加固的作用，同时配合在套管4的底端设置气筒2和活塞杆3，则是起到了在上下方向对阀门开关轴16减震的效果，避免了水阀开关因水管1震动而造成松动的问题，而当需要转动阀门开关轴16打开阀门时，由于活动杆5通过铰链和扭簧与主动杆6活动连接，并且活动杆5和套管4的底部均设置成弧形，同时再配合小孔11的底部也设计成弧形，使得按下主动杆6时，活动杆5可以收缩到阀门开关轴16的内部，然后再转动把手14，带动阀门开关轴16转动，由于套管4设计成半弧形，在保证了可以卡住活动杆5的情况下，也避免了套管4妨碍阀门开关轴16转动的问题，而需要关闭阀门时，同样转动阀门开关轴16，然后松开主动杆6，由于主动杆6上设置有挡块7，在挡块7的下方设置有弹簧8，在弹簧8的下方设置有固定块9，从而可以利用弹簧8的弹力复位主动杆6，此时活动杆5由于是通过铰链和扭簧与主动杆6活动连接，从而活动杆5可以从小孔11中伸出进入套管4中，此时套管4内壁上的凸块10和阀门开关轴16上的连接块12和顶块13，则是起到了固定住主动杆6的效果，最终达到了增强水阀开关处的抗震能力。
