技术领域

本实用新型涉及建筑提升机技术领域，尤其涉及一种建筑提升机提升机构提升固定杆。

背景技术

市面上的固定杆，其未设有固定座，连接脚，固定板和滑动轴，因此结构不适用于该建筑提升机提升机构，其未设有两根连接脚和滑动轴，因此不能进行双工位操作，其连接脚之间未设有固定板和通孔，因此结构强度不高，固定不方便。

因此，我们急需设计一种建筑提升机提升机构提升固定杆解决上述问题。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种建筑提升机提升机构提升固定杆。

为了实现上述目的，本实用新型采用了如下技术方案：

一种建筑提升机提升机构提升固定杆，包括固定座，连接脚，固定板和滑动轴，所述的固定座设为圆柱体形结构，其中间设有一个圆形的通孔，所述的连接脚设有两根并设于所述的固定座的上下两侧，分别为上连接脚和下连接脚，所述的连接脚右侧设有长方体形的连接座，分别为上连接座和下连接座，所述的连接座中间设有槽口，分别为上槽口和下槽口，所述的滑动轴设于所述的连接座上并穿过槽口，所述的固定板设于上连接脚和下连接脚之间。

优选的所述的滑动轴设有两根，分别为上滑动轴和下滑动轴，所述的上滑动轴穿过上槽口并固定，所述的下滑动轴穿过下槽口并固定。

优选的所述的固定板中间设有一个方形的通孔。

本实用新型有益效果：该建筑提升机提升机构提升固定杆，其设有固定座，连接脚，固定板和滑动轴，因此结构适用于该建筑提升机提升机构，其设有两根连接脚和滑动轴，因此能进行双工位操作，其连接脚之间设有固定板和通孔，因此结构强度高，固定方便。

附图说明

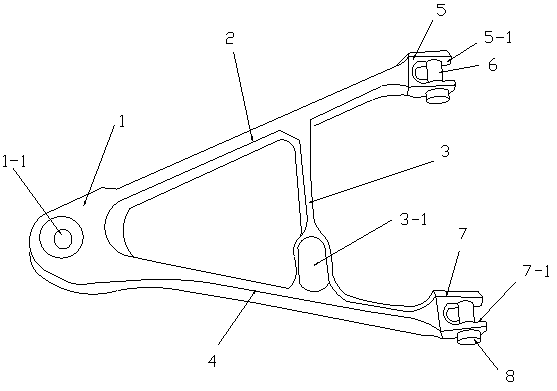

图1为本实用新型提出的一种建筑提升机提升机构提升固定杆的结构示意图。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1，一种建筑提升机提升机构提升固定杆，包括固定座1，连接脚（2,4），固定板3和滑动轴（6,8），所述的固定座1设为圆柱体形结构，其中间设有一个圆形的通孔1-1，所述的连接脚（2,4）设有两根并设于所述的固定座的上下两侧，分别为上连接脚2和下连接脚4，所述的连接脚（2,4）右侧设有长方体形的连接座（5,7），分别为上连接座5和下连接座7，所述的连接座（5,7）中间设有槽口，分别为上槽口5-1和下槽口7-1，所述的滑动轴（6,8）设于所述的连接座（5,7）上并穿过槽口，所述的固定板3设于上连接脚2和下连接脚4之间。

所述的滑动轴（6,8）设有两根，分别为上滑动轴6和下滑动轴8，所述的上滑动轴6穿过上槽口5-1并固定，所述的下滑动轴8穿过下槽口7-1并固定。

所述的固定板3中间设有一个方形的通孔3-1。

以上，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
