技术领域

本实用新型属于农业灌溉设备技术领域，具体涉及一种新型可升降灌溉装置。

背景技术

在塑料大棚种植农作物的过程，不同的农作物在不同的生长周期下的需水量不同，现有的灌溉装置，无法针对不同周期下作物的状态调整灌溉装置的高度，从而满足作物灌溉的需求，且在对作物进行灌溉的过程中，无法对作物进行均匀灌溉，导致部分作物水量过多或过少，造成农作物的减产，对农业生产产生影响。

实用新型内容

为解决上述背景技术中提出的问题。本实用新型提供了一种新型可升降灌溉装置，具有升降、灌溉均匀的特点。

为实现上述目的，本实用新型提供如下技术方案：一种新型可升降灌溉装置，包括棚顶，所述棚顶的底部固定连接有第一活动装置，所述第一活动装置的底部活动连接有第二电动推杆，所述第二电动推杆的右侧固定连接有第三活动装置，所述第三活动装置的右侧活动连接有第一电动推杆，所述第一电动推杆的顶部活动连接在第二活动装置的底部，所述第二活动装置的顶部固定连接在棚顶的底部，所述第二电动推杆的底部固定连接有固定槽，所述固定槽两侧的内表面均设置有弹簧，所述弹簧的另一端固定连接有活动板，所述固定槽的底部开设有滑槽，所述滑槽内滑动连接有滑块，所述滑块的顶部固定连接有活动板，两个所述活动板的对应面活动连接有第一水管，所述第一水管的底部设置有连接管，所述连接管的底部固定连接在连接块的顶部，所述连接块的顶部固定连接有支撑块，所述支撑块的顶部活动连接有第一水管，所述连接块的底部卡接有第一轴承，所述第一轴承内穿设有第一转轴，所述第一转轴的底部固定连接有旋转喷头，所述第一转轴的外表面固定连接有第一锥齿轮，所述第一锥齿轮的背面啮合有第二锥齿轮的底部，所述第二锥齿轮设置在电机输出轴的外表面。

优选的，所述第一转轴为空心转轴。

优选的，所述固定槽的底部固定连接有L型固定板，所述L型固定板的顶部设置有电机。

优选的，所述第一水管的左侧固定连接有第二水管，所述第二水管的底部固定连接有支路水管，所述支路水管上设置有抽水泵，所述抽水泵的右侧设置有开关，所述支路水管的底部固定连接有三通，所述三通的两侧固定连接有主路水管，所述主路水管的左侧设置有过滤器。

优选的，所述开关包括控制芯片、第一按钮、第二按钮、第三按钮和第四按钮，所述开关的输出端电连接有控制芯片的输入端，所述控制芯片的输出端电连接有第一按钮的输入端，所述第一按钮的输出端电连接有第一电动推杆，所述控制芯片的输出端电连接有第二按钮的输入端，所述第二按钮的输出端电连接有第二电动推杆的输入端，所述控制芯片的输出端电连接有第三按钮的输入端，所述第三按钮的输出端电连接有抽水泵的输入端，所述控制芯片的输出端电连接有第四按钮的输入端，所述第四按钮的输出端电连接有电机的输入端。

优选的，所述第一活动装置、第二活动装置和第三活动装置的结构相同，所述第二活动装置包括U型槽、第二转轴、第二轴承和第三轴承，所述U型槽的左侧设置有第二轴承，所述第二轴承内穿设有第二转轴，所述第二转轴的右侧穿设在第三轴承内，所述第三轴承固定连接在U型槽的右侧，所述第二活动装置内的第二转轴固定连接在第一电动推杆的顶部，所述第一电动推杆的底部固定连接在第三活动装置内第二转轴的右侧，所述第一活动装置内的第二转轴固定连接在第二电动推杆的顶部。

与现有技术相比，本实用新型的有益效果是：

1、本实用新型，通过设置第一活动装置、第二活动装置、第三活动装置、第一电动推杆、第二电动推杆、开关和固定槽，可以用开关控制第一电动推杆和第二电动推杆，从而实现固定槽的上下和左右移动，方便装置对作物的各个位置进行灌溉，提高了装置灌溉的效率，避免出现作物无法灌溉的情况，通过设置过滤器，可以防止水中的大颗粒杂质堵塞旋转喷头，提高了装置的安全性。

2、本实用新型，通过设置电机、L型固定板、第一锥齿轮、第二锥齿轮、第一转轴、第一轴承和旋转喷头，可以利用电机带动第一转轴转动，从而使旋转喷头在喷洒时可以进行旋转喷洒，从而保证装置喷洒均匀，提高了装置喷洒的效率，通过设置固定槽、弹簧、活动板、滑槽、滑块，对第一水管进行固定，防止第一水管从固定槽内脱落，提高了装置的安全性。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

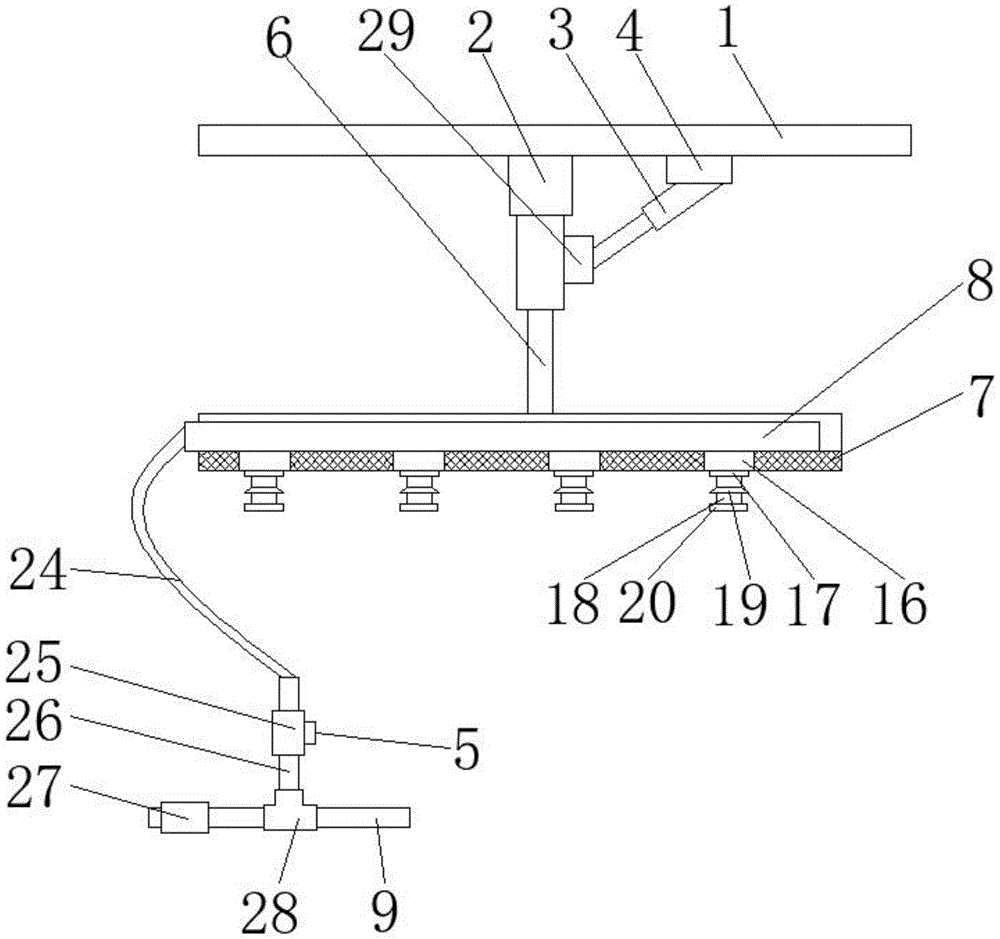

图1为本实用新型的结构示意图；

图2为本实用新型中固定槽的侧视结构示意图；

图3为本实用新型中开关的结构示意图；

图4为本实用新型中第二活动装置的结构示意图；

图5为本实用新型中开关的系统结构示意图；

图中：1、棚顶；2、第一活动装置；3、第一电动推杆；4、第二活动装置；41、U型槽；42、第二轴承；43、第二转轴；44、第三轴承；5、开关；51、控制芯片；52、第一按钮；53、第二按钮；54、第三按钮；55、第四按钮；6、第二电动推杆；7、固定槽；8、第一水管；9、主路水管；10、弹簧；11、活动板；12、滑块；13、滑槽；14、支撑块；15、连接管；16、连接块；17、第一轴承；18、第一转轴；19、第一锥齿轮；20、旋转喷头；21、第二锥齿轮；22、L型固定板；23、电机；24、第二水管；25、抽水泵；26、支路水管；27、过滤器；28、三通；29、第三活动装置。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例

请参阅图1-5，本实用新型提供以下技术方案：一种新型可升降灌溉装置，包括棚顶1，所述棚顶1的底部固定连接有第一活动装置2，所述第一活动装置2的底部活动连接有第二电动推杆6，所述第二电动推杆6的右侧固定连接有第三活动装置29，所述第三活动装置29的右侧活动连接有第一电动推杆3，所述第一电动推杆3的顶部活动连接在第二活动装置4的底部，所述第二活动装置4的顶部固定连接在棚顶1的底部，所述第二电动推杆6的底部固定连接有固定槽7，所述固定槽7两侧的内表面均设置有弹簧10，所述弹簧10的另一端固定连接有活动板11，所述固定槽7的底部开设有滑槽13，所述滑槽13内滑动连接有滑块12，通过设置弹簧10、活动板11、固定槽7、滑块12和滑槽13，可以对第一水管8进行固定，提高了装置的安全性，所述滑块12的顶部固定连接有活动板11，两个所述活动板11的对应面活动连接有第一水管8，所述第一水管8的底部设置有连接管15，所述连接管15的底部固定连接在连接块16的顶部，所述连接块16的顶部固定连接有支撑块14，通过设置支撑块14，可以对第一水管8进行支撑，保护连接管15不受损伤，所述支撑块14的顶部活动连接有第一水管8，所述连接块16的底部卡接有第一轴承17，所述第一轴承17内穿设有第一转轴18，所述第一转轴18的底部固定连接有旋转喷头20，所述第一转轴18的外表面固定连接有第一锥齿轮19，所述第一锥齿轮19的背面啮合有第二锥齿轮21的底部，所述第二锥齿轮21设置在电机23输出轴的外表面。

具体的，所述第一转轴18为空心转轴，通过设置第一转轴18为空心转轴，可以将第一水管8内的水流引流到旋转喷头20内，且第一转轴18穿设在第一轴承17内，方便实现旋转喷头20的旋转喷洒。

具体的，所述固定槽7的底部固定连接有L型固定板22，所述L型固定板22的顶部设置有电机23。

具体的，所述第一水管8的左侧固定连接有第二水管24，所述第二水管24的底部固定连接有支路水管26，所述支路水管26上设置有抽水泵25，所述抽水泵25的右侧设置有开关5，所述支路水管26的底部固定连接有三通28，通过设置三通28，可以设置多个支路水管26，有利于装置的大规模使用，降低成本，所述三通28的两侧固定连接有主路水管9，所述主路水管9的左侧设置有过滤器27，通过设置过滤器27，可以过滤水中的大颗粒杂质，防止旋转喷头20堵塞，提高了装置的安全性。

具体的，所述开关5包括控制芯片51、第一按钮52、第二按钮53、第三按钮54和第四按钮55，通过设置开关5，可以通过控制开关5控制整套设备，便于用户进行操作，所述开关5的输出端电连接有控制芯片51的输入端，所述控制芯片51的输出端电连接有第一按钮52的输入端，所述第一按钮52的输出端电连接有第一电动推杆3，所述控制芯片51的输出端电连接有第二按钮53的输入端，所述第二按钮53的输出端电连接有第二电动推杆6的输入端，所述控制芯片51的输出端电连接有第三按钮54的输入端，所述第三按钮54的输出端电连接有抽水泵25的输入端，所述控制芯片51的输出端电连接有第四按钮55的输入端，所述第四按钮55的输出端电连接有电机23的输入端。

具体的，所述第一活动装置2、第二活动装置4和第三活动装置29的结构相同，所述第二活动装置4包括U型槽41、第二转轴43、第二轴承42和第三轴承44，所述U型槽41的左侧设置有第二轴承42，所述第二轴承42内穿设有第二转轴43，所述第二转轴43的右侧穿设在第三轴承44内，所述第三轴承44固定连接在U型槽41的右侧，所述第二活动装置4内的第二转轴43固定连接在第一电动推杆3的顶部，所述第一电动推杆3的底部固定连接在第三活动装置29内第二转轴43的右侧，所述第一活动装置2内的第二转轴43固定连接在第二电动推杆6的顶部。

本实用新型的工作原理及使用流程：本实用新型使用时，灌溉水通过过滤器27进入主路水管9，按下第三按钮54，抽水泵25开始工作，灌溉水流经三通28后进去支路水管26，从而进入第一水管8内，第一水管8内的水通过连接管15进入连接块16，从而通过第一转轴18进入旋转喷头20，按下第四按钮55，电机23开始工作，带动第一锥齿轮19和第二锥齿轮21转动，从而带动旋转喷头20转动，当部分作物无法被灌溉到时，可以通过第一按钮52和第二按钮53来控制第一电动推杆3和第二电动推杆6，从而调节装置的角度和高度，方便对不同位置的作物进行灌溉。
