技术领域

本实用新型涉及装配式拼接支架技术领域，具体为一种装配式拼接支架。

背景技术

随着社会进步，市场经济的发展，各类产品大量涌出,材料多样化也日渐明显，其中建筑结构施工中一种现浇无梁空心楼板技术中则大量采用一种内置箱体，以取消部分梁、柱及减少板内混凝土来降低建筑物造价同时增大有效使用空间，使结构受力更加合理。

现有的装配式拼接支架，在其使用的过程中，当在拼接板材受到晃动时，拼接支架非常容易发生晃动倾倒的情况，使其拼接过程费时费力。

实用新型内容

本实用新型解决的技术问题在于克服现有技术的装配式拼接支架，在其使用的过程中，当在拼接板材受到晃动时，拼接支架非常容易发生晃动倾倒的情况，使其拼接过程费时费力的缺陷，提供一种装配式拼接支架。

为实现上述目的，本实用新型提供如下技术方案：一种装配式拼接支架，包括拼接支架本体和防倾斜机构，所述拼接支架本体的底端连接有底座，且拼接支架本体的两侧分别连接有插槽，所述拼接支架本体的一侧活动连接有支撑横杆，且防倾斜机构安置于拼接支架本体的另一侧，所述防倾斜机构的内部包括有滑槽，且滑槽与拼接支架本体之间通过开槽构成一体化结构，所述滑槽的内部套接连接有滑块，其滑块远离拼接支架本体中心线的一端固定连接有转动轴，且转动轴的一侧固定有支撑杆，所述拼接支架本体的一侧螺纹连接有第一手拧螺栓，且第一手拧螺栓与滑块之间为活动连接，所述转动轴的一侧螺纹连接有固定螺栓，其固定螺栓与支撑杆之间为贴合连接，且固定螺栓与支撑杆之间为活动连接，所述拼接支架本体的正面安置有加固机构，且拼接支架本体内安置有夹紧机构

优选的，所述拼接支架本体与底座之间为焊接连接，其拼接支架本体与插槽之间通过开槽构成一体化连接。

优选的，所述滑块与滑槽之间为活动连接，且转动轴通过滑块与滑槽之间构成滑动结构。

优选的，所述加固机构的内部包括支撑柱，且支撑柱与拼接支架本体之间为固定连接，所述支撑柱的另一侧套接有挡块，且支撑柱的内部螺纹连接有插销，所述支撑横杆的两侧分别焊接连接有套环，且套环与支撑柱之间相连接。

优选的，所述支撑柱与挡块之间为活动连接，且支撑柱与套环之间为套接连接。

优选的，所述夹紧机构的内部包括有复位弹簧，其复位弹簧与插槽之间为固定连接，且复位弹簧靠近插槽中心线的一端固定连接有夹板，所述拼接支架本体的一侧螺纹连接有第二手拧螺栓，且第二手拧螺栓与夹板之间相连接。

优选的，所述夹板与第二手拧螺栓之间为活动连接，且夹板通过复位弹簧与插槽之间构成弹性伸缩结构。

与现有技术相比，本实用新型的有益效果是：

1、本实用新型中，通过滑块，可以带动着转动轴在滑槽内上下移动，通过转动轴可以调整支撑杆的角度，将支撑杆支开，使得拼接支架本体更为稳定，防止在拼装板材时拼接支架本体倾倒，且将其支撑杆通过滑块与滑槽收回，便于运输。

2、本实用新型中，通过支撑横杆俩侧焊接的套环，可以套在支撑柱内，且通过挡块与插销，可以将套环其固定在支撑柱上，使其拼接支架本体更为稳定牢固。

3、本实用新型中，通过手动拧动第二手拧螺栓，可以挤压着夹板移动，使得夹板挤压着插槽内的板材，将其插槽内的板材固定住，防止板材遇到晃动时发生脱落的情况

附图说明

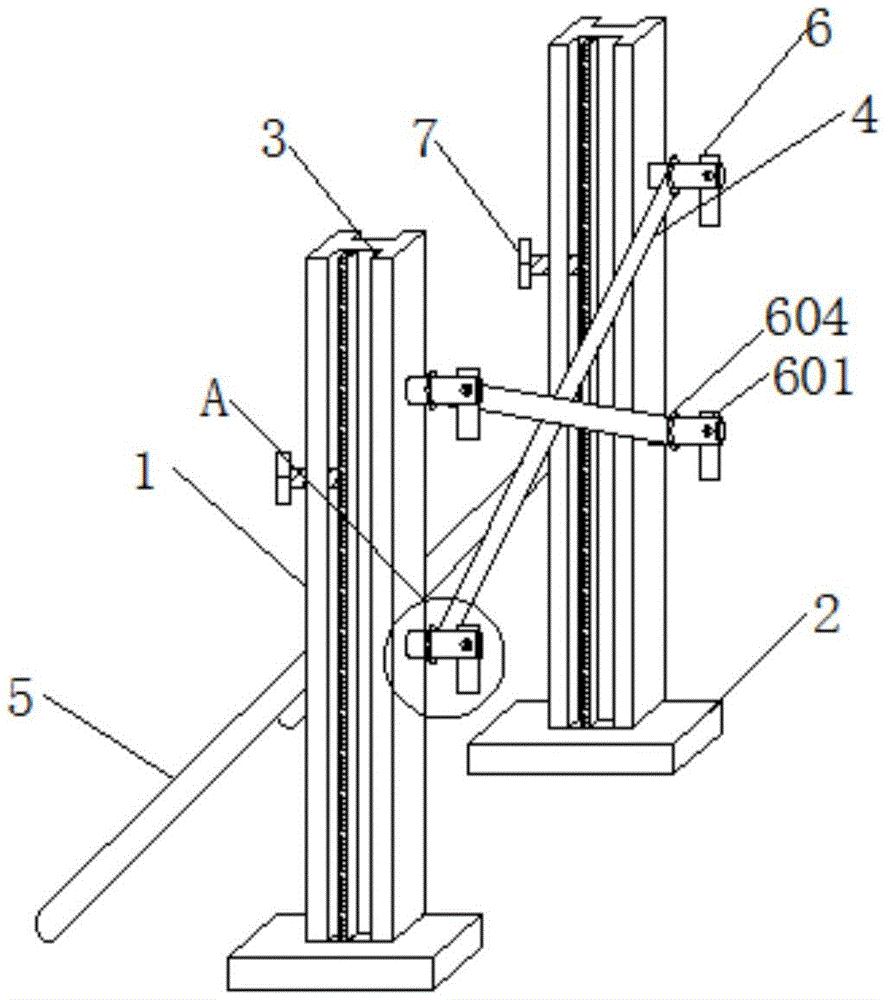

图1为本实用新型结构示意图；

图2为本实用新型中防倾斜机构侧视的结构示意图；

图3为本实用新型中A处放大的结构示意图；

图4为本实用新型中夹紧机构侧视的结构示意图。

图中标号：1、拼接支架本体；2、底座；3、插槽；4、支撑横杆；5、防倾斜机构；501、滑槽；502、滑块；503、转动轴；504、支撑杆；505、第一手拧螺栓；506、固定螺栓；6、加固机构；601、支撑柱；602、挡块；603、插销；604、套环；7、夹紧机构；701、复位弹簧；702、夹板；703、第二手拧螺栓。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：实施例一，一种装配式拼接支架，包括拼接支架本体1和防倾斜机构5，拼接支架本体1的底端连接有底座2，且拼接支架本体1的两侧分别连接有插槽3，拼接支架本体1的一侧活动连接有支撑横杆4，其支撑横杆4安装有两根，呈交叉安装，且防倾斜机构5安置于拼接支架本体1的另一侧，防倾斜机构5的内部包括有滑槽501，且滑槽501与拼接支架本体1之间通过开槽构成一体化结构，滑槽501的内部套接连接有滑块502，其滑块502远离拼接支架本体1中心线的一端固定连接有转动轴503，且转动轴503的一侧固定有支撑杆504，拼接支架本体1的一侧螺纹连接有第一手拧螺栓505，且第一手拧螺栓505与滑块502之间为活动连接，转动轴503的一侧螺纹连接有固定螺栓506，其固定螺栓506与支撑杆504之间为贴合连接，且固定螺栓506与支撑杆504之间为活动连接，拼接支架本体1的正面安置有加固机构6，且拼接支架本体1内安置有夹紧机构7；

实施例二，拼接支架本体1与底座2之间为焊接连接，其拼接支架本体1与插槽3之间通过开槽构成一体化连接，插槽3内可以插入安装板材，滑块502与滑槽501之间为活动连接，且转动轴503通过滑块502与滑槽501之间构成滑动结构，通过滑块502可以带动着转动轴503在滑槽501内上下移动，调节支撑杆504的位置，加固机构6的内部包括支撑柱601，且支撑柱601与拼接支架本体1之间为固定连接，支撑柱601的另一侧套接有挡块602，且支撑柱601的内部螺纹连接有插销603，支撑横杆4的两侧分别焊接连接有套环604，且套环604与支撑柱601之间相连接，通过挡块602与插销603，可以将套环604其固定在支撑柱601上，支撑柱601与挡块602之间为活动连接，且支撑柱601与套环604之间为套接连接，使其拼接支架本体1之间连接的更为牢固，夹紧机构7的内部包括有复位弹簧701，其复位弹簧701与插槽3之间为固定连接，且复位弹簧701靠近插槽3中心线的一端固定连接有夹板702，拼接支架本体1的一侧螺纹连接有第二手拧螺栓703，且第二手拧螺栓703与夹板702之间相连接，拧动第二手拧螺栓703可以挤压着夹板702移动，夹板702与第二手拧螺栓703之间为活动连接，且夹板702通过复位弹簧701与插槽3之间构成弹性伸缩结构，可以将其插槽3内的板材固定住。

工作原理：使用时，首先手动拉动支撑杆504，通过滑块502带动着转动轴503在滑槽501内移动，将其支撑杆504与地面接触，同时配合着转动轴503调整支撑杆504的角度，将支撑杆504支开，通过拧动第一手拧螺栓505，将其滑块502固定住，且通过固定螺栓506将其转动轴503内的支撑杆504固定住，使得拼接支架本体1支撑得到加固，防止拼接支架本体1在作业中发生倾倒情况，将支撑横杆4俩侧焊接的套环604上下交叉套在支撑柱601内，且通过挡块602与插销603，可以将套环604其固定在支撑柱601上，在进行板材拼接时，将板材插入到插槽3内，再手动拧动第二手拧螺栓703，第二手拧螺栓703挤压着夹板702向板材方向移动，使得插槽3内的板材固定卡死，防止板材遇到晃动时发生脱落。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
