技术领域

本实用新型涉及麻醉装置技术领域，尤其涉及一种疼痛科用麻醉装置。

背景技术

麻醉学是一门研究临床麻醉，生命机能调控，重症监测治疗和疼痛诊疗的科学，通常用于手术或急救过程中。包含全身麻醉和局部麻醉两种麻醉类型，对于全身麻醉，将麻醉药通过吸入、静脉、肌肉注射或直肠灌注进入体内，使中枢神经系统受到抑制，致使患者意识消失而周身无疼痛感觉的过程。

病人通过吸入药物进行麻醉的方式下，医务人员将麻醉面罩戴在病人口鼻处。但是，麻醉完成后，麻醉面罩随意放置，容易损坏或脏污，不安全，不卫生。

实用新型内容

(一)实用新型目的

为解决背景技术中存在的技术问题，本实用新型提出一种疼痛科用麻醉装置，能规整的收纳螺纹管，还能对麻醉面罩进行消毒处理，更加安全卫生。

(二)技术方案

为解决上述问题，本实用新型提供了一种疼痛科用麻醉装置，包括安装箱、麻醉药箱、雾化器、增压泵、输出管和麻醉消毒组件；

麻醉消毒组件包括收纳组件、螺纹管、麻醉面罩、消毒箱、安装台和紫外线消毒灯；收纳组件包括由下至上依次连接的第一安装板、缠绕柱和第二安装板；紫外线消毒灯设置在安装台上；安装台设置在消毒箱内壁上；消毒箱设置在麻醉药箱上，消毒箱上设置有放置槽和通孔；螺纹管两端分别与输出管和麻醉面罩连接，且缠绕设置在缠绕柱外周；麻醉面罩设置在放置槽内；增压泵上设置有输入端和输出端，增压泵的输入端与麻醉药箱连通，输出端与输出管连通；雾化器设置在麻醉药箱内部；麻醉药箱设置在移动架顶部；安装箱内设置有用于驱动移动架沿竖直方向移动的驱动机构。

优选的，麻醉消毒组件并排设置有两组；两组麻醉消毒组件中的消毒箱分别位于麻醉药箱水平方向两侧，两组麻醉消毒组件中的螺纹管分别与输出管连接。

优选的，驱动机构包括支撑板、导向杆、驱动装置、丝杆、丝杆螺母和移动台；移动架设置在移动台上；移动台与导向杆滑动连接，与丝杆螺母连接；丝杆螺母与丝杆螺纹连接；丝杆竖直设置，底部与支撑板转动连接；驱动装置设置在安装箱内壁上，且与丝杆传动连接；导向杆与丝杆并排设置，顶部与安装箱内壁连接，底部与支撑板连接。

优选的，支撑板上设置有弹性垫。

优选的，消毒箱上设置有限位架；限位架上设置有限位槽。

优选的，限位架上设置有限位扣；限位扣位于限位槽内。

优选的，安装箱底部设置有脚轮。

本实用新型的上述技术方案具有如下有益的技术效果：医务人员在对病人麻醉前，先调节麻醉药箱高度，使得麻醉面罩能舒适的戴在病人口鼻处。雾化器对麻醉药箱内的麻醉药作雾化处理，增压泵将雾化的麻醉药泵入输出管，并经过螺纹管输送至麻醉面罩，进而对病人进行麻醉处理。麻醉面罩在使用后，先将螺纹管缠绕设置在缠绕柱外周，规整的将螺纹管收纳起来；再将麻醉面罩放置在消毒箱上的放置槽内，麻醉面罩开口朝向位于放置槽底部的通孔，紫外线消毒灯透过通孔对麻醉面罩进行消毒处理，更加安全卫生。

附图说明

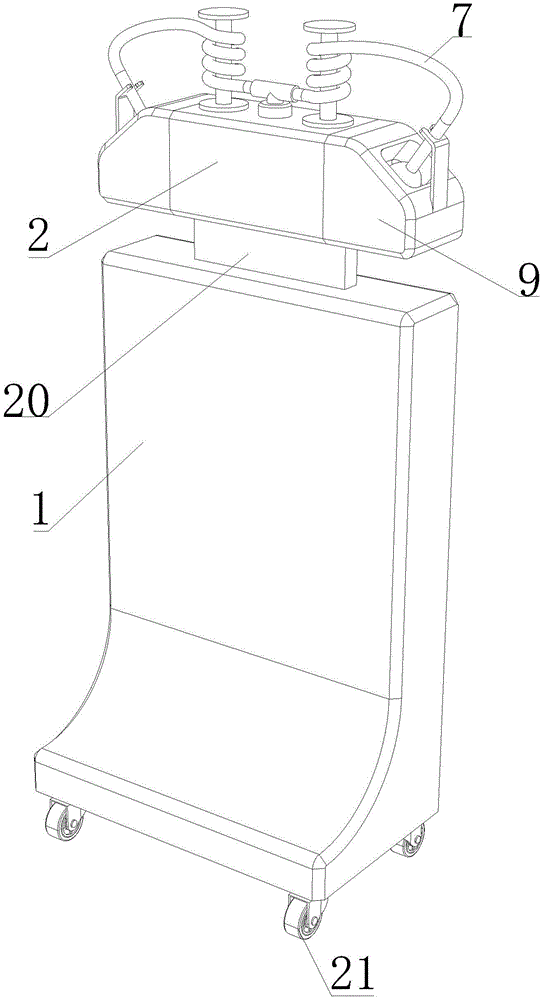

图1为本实用新型提出的一种疼痛科用麻醉装置的结构示意图。

图2为本实用新型提出的一种疼痛科用麻醉装置的第一种内部结构示意图。

图3为本实用新型提出的一种疼痛科用麻醉装置的第二种内部结构示意图。

图4为本实用新型提出的一种疼痛科用麻醉装置中消毒箱的结构示意图。

图5为本实用新型提出的一种疼痛科用麻醉装置中限位架的结构示意图。

附图标记：1、安装箱；2、麻醉药箱；3、雾化器；4、增压泵；5、输出管；6、收纳组件；601、第一安装板；602、缠绕柱；603、第二安装板；7、螺纹管；8、麻醉面罩；9、消毒箱；901、放置槽；902、通孔；10、安装台；11、紫外线消毒灯；12、限位架；121、限位槽；122、限位扣；13、支撑板；14、弹性垫；15、导向杆；16、驱动装置；17、丝杆；18、丝杆螺母；19、移动台；20、移动架；21、脚轮。

具体实施方式

为使本实用新型的目的、技术方案和优点更加清楚明了，下面结合具体实施方式并参照附图，对本实用新型进一步详细说明。应该理解，这些描述只是示例性的，而并非要限制本实用新型的范围。此外，在以下说明中，省略了对公知结构和技术的描述，以避免不必要地混淆本实用新型的概念。

如图1-5所示，本实用新型提出的一种疼痛科用麻醉装置，包括安装箱1、麻醉药箱2、雾化器3、增压泵4、输出管5和麻醉消毒组件；

麻醉消毒组件包括收纳组件6、螺纹管7、麻醉面罩8、消毒箱9、安装台10和紫外线消毒灯11；收纳组件6包括由下至上依次连接的第一安装板601、缠绕柱602和第二安装板603；紫外线消毒灯11设置在安装台10上；安装台10设置在消毒箱9内壁上；消毒箱9设置在麻醉药箱2上，消毒箱9上设置有放置槽901和通孔902；螺纹管7两端分别与输出管5和麻醉面罩8连接，且缠绕设置在缠绕柱602外周；麻醉面罩8设置在放置槽901内；增压泵4上设置有输入端和输出端，增压泵4的输入端与麻醉药箱2连通，输出端与输出管5连通；雾化器3设置在麻醉药箱2内部；麻醉药箱2设置在移动架20顶部；安装箱1内设置有用于驱动移动架20沿竖直方向移动的驱动机构。

本实用新型中，医务人员在对病人麻醉前，先调节麻醉药箱2高度，使得麻醉面罩8能舒适的戴在病人口鼻处。雾化器3对麻醉药箱2内的麻醉药作雾化处理，增压泵4将雾化的麻醉药泵入输出管5，并经过螺纹管7输送至麻醉面罩8，进而对病人进行麻醉处理。麻醉面罩8在使用后，先将螺纹管7缠绕设置在缠绕柱602外周，规整的将螺纹管7收纳起来；再将麻醉面罩8放置在消毒箱9上的放置槽901内，麻醉面罩8开口朝向位于放置槽901底部的通孔902，紫外线消毒灯11透过通孔902对麻醉面罩8进行消毒处理，更加安全卫生。

在一个可选的实施例中，麻醉消毒组件并排设置有两组；两组麻醉消毒组件中的消毒箱9分别位于麻醉药箱2水平方向两侧，两组麻醉消毒组件中的螺纹管7分别与输出管5连接。

需要说明的是，通过设置两组麻醉消毒组件，使得装置内至少有一组处于已消毒可使用状态，在紧急情况下能及时使用。

在一个可选的实施例中，驱动机构包括支撑板13、导向杆15、驱动装置16、丝杆17、丝杆螺母18和移动台19；移动架20设置在移动台19上；移动台19与导向杆15滑动连接，与丝杆螺母18连接；丝杆螺母18与丝杆17螺纹连接；丝杆17竖直设置，底部与支撑板13转动连接；驱动装置16设置在安装箱1内壁上，且与丝杆17传动连接；导向杆15与丝杆17并排设置，顶部与安装箱1内壁连接，底部与支撑板13连接。

需要说明的是，驱动装置16的输出端驱动丝杆17转动，丝杆17带动丝杆螺母18上下移动，移动台19随丝杆螺母18移动，导向杆15用于对移动台19沿竖直方向的移动进行导向，从而使得移动架20能随移动台19沿竖直方向移动。

在一个可选的实施例中，支撑板13上设置有弹性垫14。

需要说明的是，通过在支撑板13上设置弹性垫14，能防止移动台19向下移动时与支撑板13发生碰撞冲击。

在一个可选的实施例中，消毒箱9上设置有限位架12；限位架12上设置有限位槽121。

需要说明的是，通过设置限位架12，使得麻醉面罩8放置在放置槽901内时，螺纹管7能插入限位槽121内，以对螺纹管7进行限位，使得螺纹管7和麻醉面罩8不易晃动。

在一个可选的实施例中，限位架12上设置有限位扣122；限位扣122位于限位槽121内。

需要说明的是，通过设置限位扣122，使得螺纹管7先经过限位扣122，再进入限位槽121内，限位扣122对螺纹管7作进一步限位。

在一个可选的实施例中，安装箱1底部设置有脚轮21。

需要说明的是，通过设置脚轮21，使得装置能方便的移动，从而提高装置使用的灵活性和便利性。

应当理解的是，本实用新型的上述具体实施方式仅仅用于示例性说明或解释本实用新型的原理，而不构成对本实用新型的限制。因此，在不偏离本实用新型的精神和范围的情况下所做的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。此外，本实用新型所附权利要求旨在涵盖落入所附权利要求范围和边界、或者这种范围和边界的等同形式内的全部变化和修改例。
