技术领域

本实用新型涉及土壤采集器领域，尤其涉及一种土壤采集器。

背景技术

土壤采集器是指用于获取土壤样品的工具，常用的有土钻、铁锹和铁铲，现有的土壤采集器无法进行伸缩，无法进行长度上的调节，这样在使用时无法更好的满足使用者的需求，在携带时长度较长不便于携带。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种土壤采集器。

为了实现上述目的，本实用新型采用了如下技术方案：

一种土壤采集器，包括固定筒，所述固定筒内壁的一侧固定连接有滑轨,并且固定筒内壁的顶部通过轴承转动连接有螺纹杆，所述螺纹杆的外表面螺纹连接有滑块，并且滑块的一侧与滑轨的外表面滑动连接，所述滑块的背面固定连接有伸缩筒，所述伸缩筒的底部贯穿固定筒并延伸至固定筒的底部，所述固定筒和伸缩筒的底部均为不封闭设置。

优选的，所述固定筒一侧的顶部通过轴承转动连接有短杆，所述短杆的一端贯穿固定筒并延伸至固定筒的内部。

优选的，所述短杆延伸至固定筒内部一端的外表面固定连接有第一锥齿轮，所述短杆的另一端固定连接有第一把手。

优选的，所述螺纹杆外表面的一端且位于滑块的顶部固定连接有第二锥齿轮。

优选的，所述固定筒的顶部固定连接有第二把手，所述伸缩筒内壁的两侧之间通过螺钉活动连接有采集筒，并且采集筒的顶部为不封闭设置，所述采集筒两侧的底部开设有通口。

本实用新型的有益效果为：

1，通过固定筒、滑轨、螺纹杆、滑块、伸缩筒、短杆、第一锥齿轮、第一把手和第二锥齿轮等结构的设置，可以对土壤采集器进行伸缩，从而进行长度上的调节，这样在使用时可以对长度调节，更好的满足了使用者的需求，在携带时收至最短状态，便于携带，实用性强。

2，通过螺钉和采集筒的设置，可以对采集筒进行拆卸，便于取出采集筒内部的土壤。

本实用新型可以对土壤采集器进行伸缩，从而进行长度上的调节，这样在使用时可以对长度调节，更好的满足了使用者的需求，在携带时收至最短状态，便于携带，实用性强。

附图说明

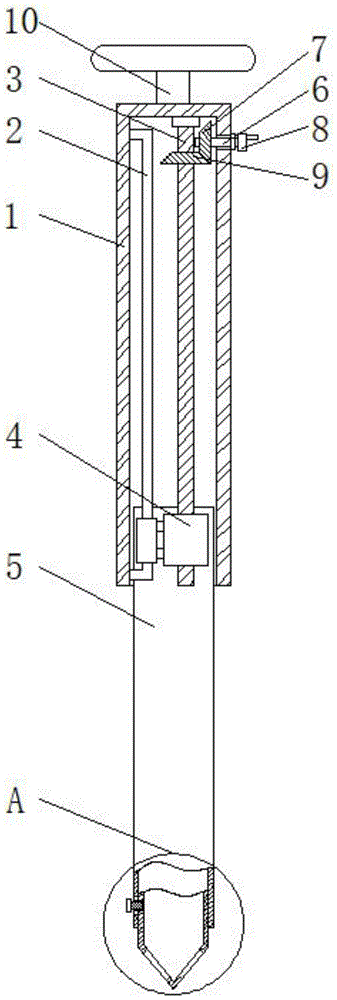

图1为本实用新型的结构示意图。

图2为本实用新型的图1中A处的局部放大图。

图中标号：1固定筒、2滑轨、3螺纹杆、4滑块、5伸缩筒、6短杆、7第一锥齿轮、8第一把手、9第二锥齿轮、10第二把手、11螺钉、12采集筒、13通口。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-2，一种土壤采集器，包括固定筒1，固定筒1内壁的一侧固定连接有滑轨2,并且固定筒1内壁的顶部通过轴承转动连接有螺纹杆3，螺纹杆3的外表面螺纹连接有滑块4，并且滑块4的一侧与滑轨2的外表面滑动连接，滑块4的背面固定连接有伸缩筒5，伸缩筒5的底部贯穿固定筒1并延伸至固定筒1的底部，固定筒1和伸缩筒5的底部均为不封闭设置，固定筒1一侧的顶部通过轴承转动连接有短杆6，短杆6的一端贯穿固定筒1并延伸至固定筒1的内部，短杆6延伸至固定筒1内部一端的外表面固定连接有第一锥齿轮7，短杆6的另一端固定连接有第一把手8，螺纹杆3外表面的一端且位于滑块4的顶部固定连接有第二锥齿轮9，通过固定筒1、滑轨2、螺纹杆3、滑块4、伸缩筒5、短杆6、第一锥齿轮7、第一把手8和第二锥齿轮9等结构的设置，可以对土壤采集器进行伸缩，从而进行长度上的调节，这样在使用时可以对长度调节，更好的满足了使用者的需求，在携带时收至最短状态，便于携带，实用性强，固定筒1的顶部固定连接有第二把手10，伸缩筒5内壁的两侧之间通过螺钉11活动连接有采集筒12，通过螺钉11和采集筒12的设置，可以对采集筒12进行拆卸，便于取出采集筒12内部的土壤，并且采集筒12的顶部为不封闭设置，采集筒12两侧的底部开设有通口13。

工作原理：本实用新型在使用时，通过旋转第一把手8带动短杆6转动，带动第一锥齿轮7、第二锥齿轮9和螺纹杆3转动，从而带动滑块4和伸缩筒5向上或向下运动，使用者根据取不同深度位置的土壤将该土壤采集器调节至合适长度，通过第二把手10将采集筒向土壤中插入，土壤通过通口13进入采集筒12中卡住，然后将采集器拔出土壤，拧出螺钉11，将采集筒12从伸缩筒5中拆卸下来，便于取出土壤，当对土壤采集器进行携带时，旋转第一把手8带动第一锥齿轮7、第二锥齿轮9和螺纹杆3转动，带动滑块4和伸缩筒5向上运动至最顶端，将土壤采集器收至最短状态。
